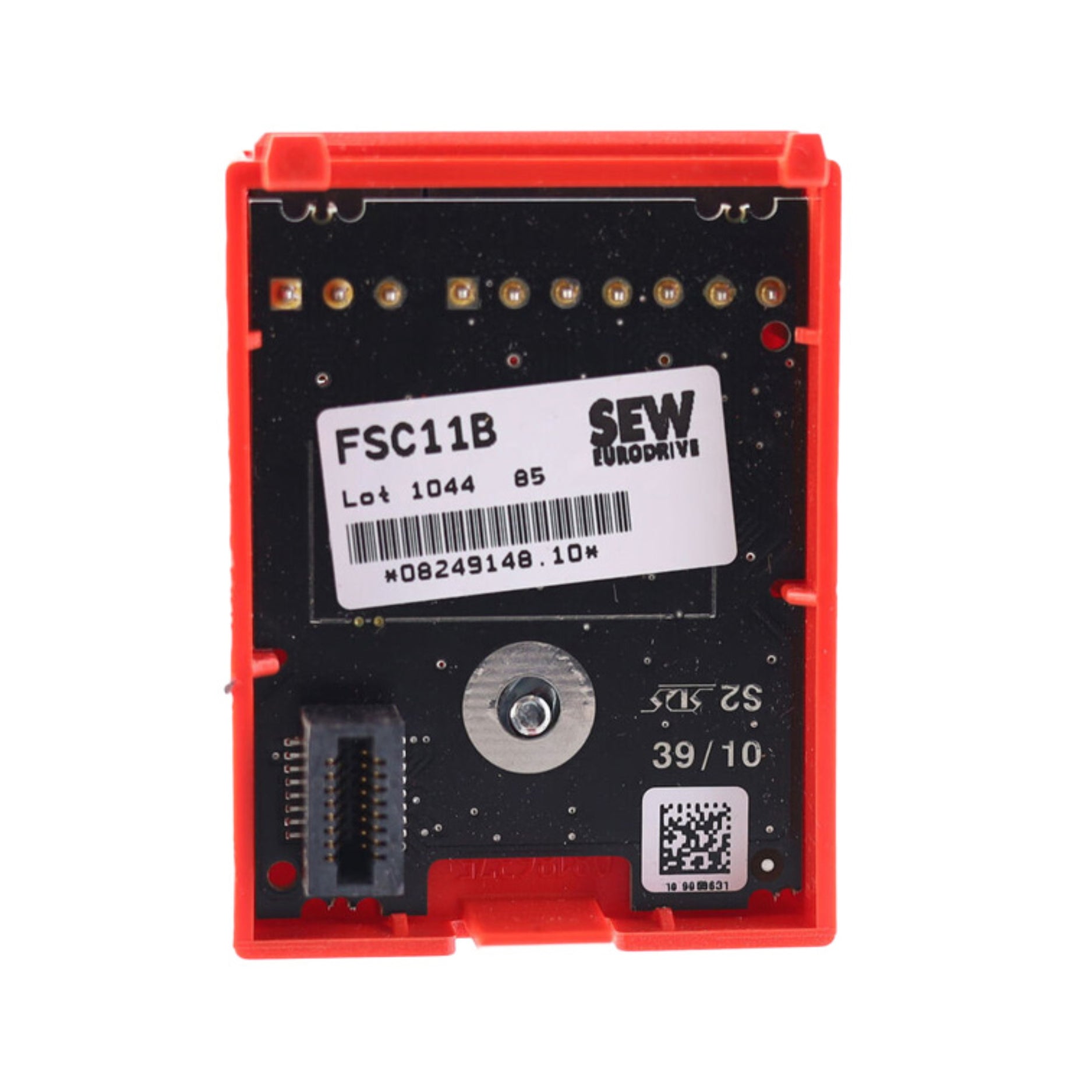

SEW-Eurodrive FSC11B | Módulo de interfaz de comunicación

SEW-Eurodrive FSC11B | Conectividad mejorada para accionamientos MOVITRAC® B

Descripción general

El SEW-Eurodrive FSC11B es un módulo de interfaz de comunicación diseñado para ampliar las opciones de conectividad de los variadores de frecuencia MOVITRAC® B. Ofrece interfaces RS-485 y bus de sistema (SBus) basados ​​en CAN , lo que facilita una comunicación fluida con PLC, PC y otros componentes de automatización.

Características principales

• Interfaz RS-485: Permite la comunicación en serie con PLC y otros dispositivos.

• Bus de sistema basado en CAN (SBus): admite los protocolos MOVILINK® y CANopen para la comunicación en red.

• Interfaz de servicio (X44): Conector RJ10 para servicio y diagnóstico.

• Diseño compacto: se monta fácilmente en los accionamientos MOVITRAC® B.

• Número de pieza: 18207162

Especificaciones técnicas

• Conexión de terminal RS-485 (X45):

  • ST11: RS-485+

  • ST12: RS-485–

  • GND: Potencial de referencia

• Conexión del bus del sistema (X46):

  • SC11/SC12: SBus alto/bajo

  • SC21/SC22: SBus alto/bajo

  • GND: Potencial de referencia

  • 24VIO: Tensión auxiliar/suministro de tensión externa

• Longitudes máximas de cable:

  • RS-485: Hasta 200 m

  • SBus:

    • 125 kBaudios: 320 m

    • 250 kBaudios: 160 m

    • 500 kBaudios: 80 m

    • 1000 kBaudios: 40 m

• Resistencia de terminación: 120 Ω, se puede activar mediante interruptor DIP

• Temperatura de funcionamiento: –10 °C a +60 °C

• Clase de protección: IP20

• Montaje: Instalación directa en accionamientos MOVITRAC® B

Aplicaciones

• Sistemas de automatización industrial

• Equipos de manipulación de materiales

• Maquinaria de embalaje

• Sistemas transportadores

• Sistemas de control de procesos

¿Por qué elegir SEW-Eurodrive FSC11B?

• Comunicación mejorada: proporciona interfaces adicionales para integrar accionamientos MOVITRAC® B en redes de automatización complejas.

• Soporte de protocolo flexible: compatible con los protocolos MOVILINK® y CANopen.

• Fácil instalación: diseñado para un montaje sencillo en unidades existentes.

• Rendimiento confiable: diseñado para un funcionamiento constante en entornos industriales.

• Marca de confianza: respaldada por la reputación de SEW-Eurodrive de calidad e innovación.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
