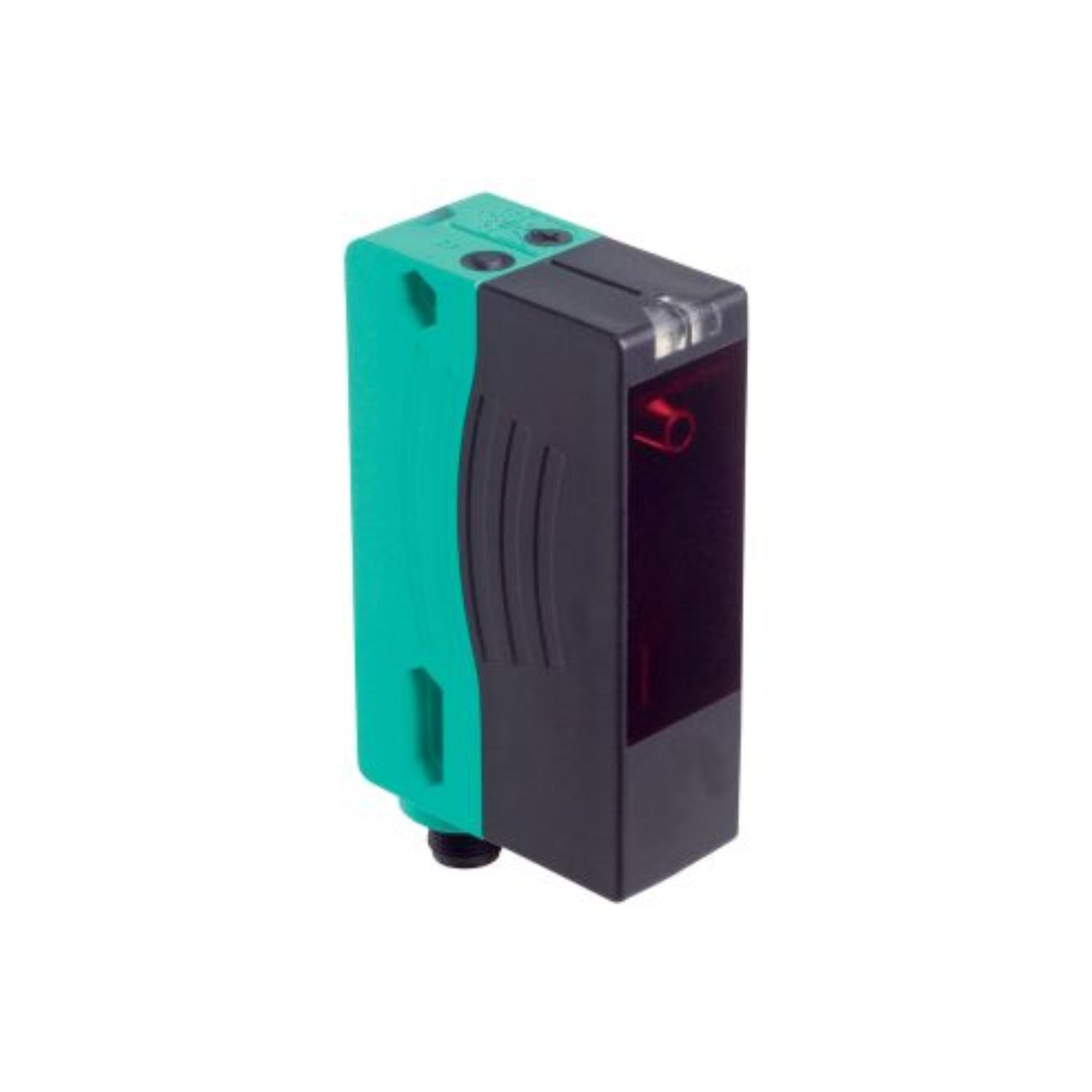

Pepperl+Fuchs VDM28-15-L1-IO/73C/110/122 | Sensor de distancia láser de 15 m | Enlace IO

Pepperl+Fuchs VDM28-15-L1-IO/73C/110/122 | Sensor de distancia láser de alta precisión para aplicaciones industriales

Descripción general

El VDM28-15-L1-IO/73C/110/122 es un sensor láser de distancia versátil de Pepperl+Fuchs , diseñado para la detección precisa de objetos y la medición de distancias de hasta 15 m. Gracias a la tecnología de medición de distancias por pulsos (PRT) , garantiza mediciones precisas y reproducibles, incluso en entornos industriales exigentes. El sensor cuenta con salidas analógicas (4-20 mA) y digitales (push-pull) , además de una interfaz IO-Link para una integración perfecta en sistemas de automatización modernos.

Características principales

• Rango de medición: 0,2 m a 15 m

• Método de medición: Tecnología de medición de distancia de pulso (PRT)

• Fuente de luz: Diodo láser rojo visible modulado (660 nm), Clase 1 (seguro para la vista)

• Salidas:

  • Analógico: 4–20 mA, protegido contra cortocircuitos y sobrecargas

  • Digital: Salida push-pull, protegida contra cortocircuitos y polaridad inversa.

• Interfaz: IO-Link V1.0 (COM2, 38,4 kBit/s), ancho de datos de proceso de 16 bits

• Tiempo de respuesta: 10 ms

• Frecuencia de conmutación: 50 Hz

• Función de aprendizaje: simplifica la instalación y configuración

• Indicadores:

  • Operación: LED verde

  • Función: Dos LED amarillos para cambiar de estado.

  • Estado de aprendizaje: patrones de parpadeo del LED verde/amarillo

• Elementos de control: Interruptor giratorio de 5 pasos para selección del modo de funcionamiento y ajuste del umbral

Especificaciones técnicas

• Voltaje de funcionamiento:

  • Modo estándar: 10–30 V CC

  • Modo IO-Link: 18–30 V CC

• Corriente de alimentación sin carga: ≤ 70 mA a 24 V CC

• Retardo de tiempo antes de la disponibilidad: < 1,5 s a 20 °C

• Precisión de la medición:

  • Precisión absoluta: ±25 mm

  • Precisión de repetición: < 5 mm

• Límite de luz ambiental: 50.000 Lux

• Rango de temperatura ambiente: -30 °C a +55 °C (-22 °F a +131 °F)

• Rango de temperatura de almacenamiento: -30 °C a +70 °C (-22 °F a +158 °F)

• Clase de protección: IP67

• Conexión: conector M12 x 1 de 4 pines

• Material de la carcasa:

  • Cuerpo: plástico ABS

  • Cara óptica: PMMA

• Dimensiones (alto × ancho × profundidad): 88 × 25,8 × 54,6 mm

• Peso: aproximadamente 90 g

• Cumplimiento: CE, listado cULus, UKCA, FDA (IEC 60825-1:2014)

Aplicaciones

• Sistemas de manipulación de materiales

• Maquinaria de embalaje

• Sistemas transportadores

• Líneas de montaje automatizadas

• Medición de nivel

• Tareas de posicionamiento

• Robótica industrial

¿Por qué elegir Pepperl+Fuchs VDM28-15-L1-IO/73C/110/122?

• Alta precisión: medición de distancia precisa de hasta 15 m con una desviación mínima

• Integración versátil: admite salidas analógicas y digitales, junto con comunicación IO-Link

• Diseño robusto: La carcasa con clasificación IP67 garantiza durabilidad en entornos industriales hostiles

• Tamaño compacto: Su tamaño pequeño permite una fácil instalación en aplicaciones con limitaciones de espacio.

• Fácil de usar: la función de aprendizaje y los indicadores LED claros simplifican la configuración y el diagnóstico

• Rendimiento confiable: mantiene la precisión en condiciones variables de luz ambiental y temperatura.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
