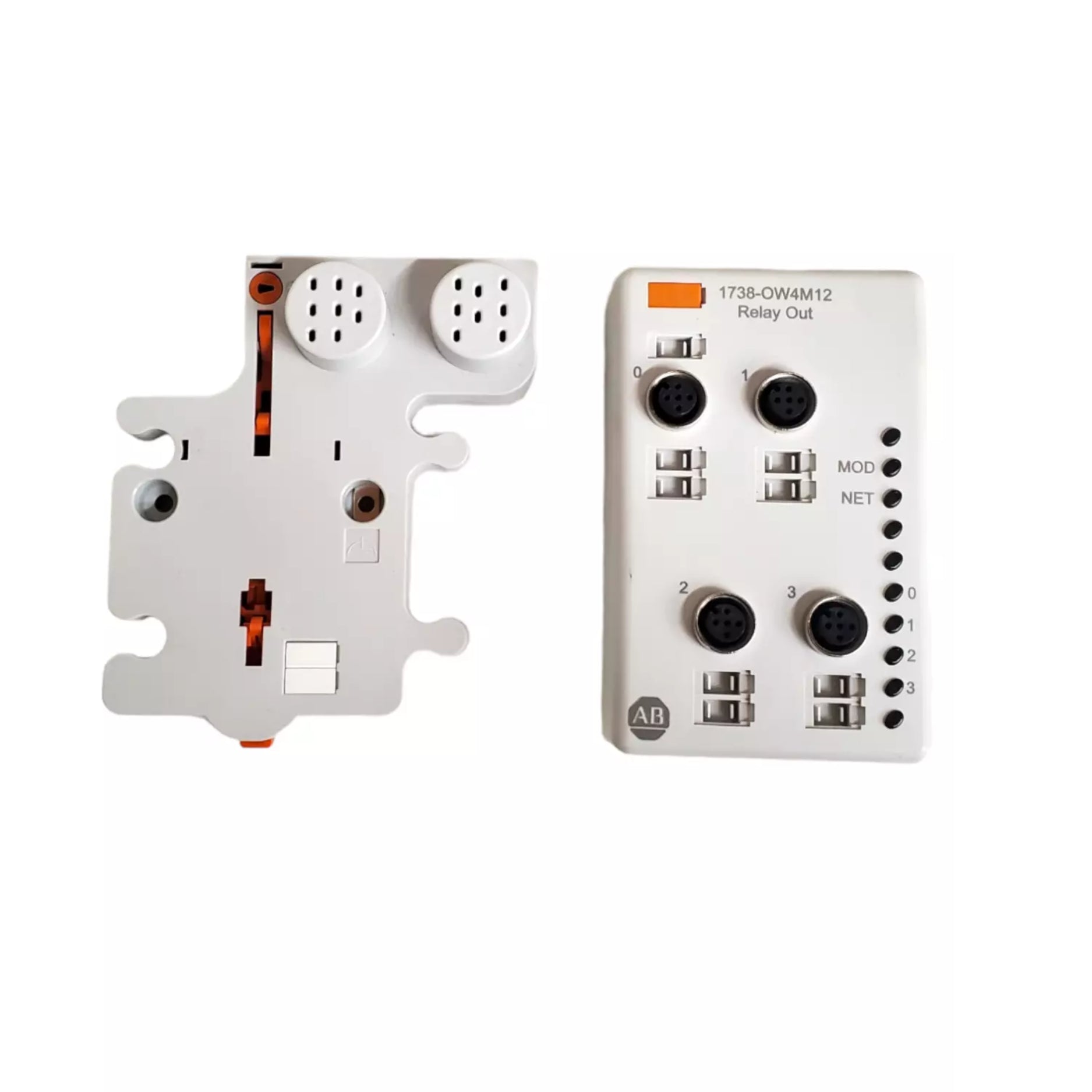

Allen-Bradley 1738-OW4M12 | Módulo de salida de relé de 4 puntos ArmorPoint

Allen-Bradley 1738-OW4M12 | Módulo de salida de relé ArmorPoint de 4 canales, 24 V CC, normalmente abierto, con conectores M12

Descripción general

El Allen-Bradley 1738-OW4M12 es un módulo de salida de relé ArmorPoint I/O diseñado para proporcionar cuatro salidas de relé aisladas normalmente abiertas (NO) para aplicaciones de 24 V CC. Equipado con conectores M12 , este módulo garantiza conexiones seguras y fiables en entornos industriales. Su carcasa sellada con clasificación IP67 permite el montaje directo en la máquina sin necesidad de carcasas adicionales.

Características principales

• Configuración de salida:

  • Cuatro salidas de relé aisladas normalmente abiertas (NO)

  • Admite voltaje de salida nominal de 24 V CC

  • Corriente de salida máxima: 2,0 A por canal, 8,0 A por módulo

• Tipo de conector:

  • Cuatro microconectores M12 CC (3 pines) de desconexión rápida para un cableado seguro y eficiente

• Diseño industrial robusto:

  • Clasificación IP67 para protección contra la entrada de polvo y agua.

  • Adecuado para entornos hostiles sin carcasas adicionales.

• Indicadores de diagnóstico:

  • Indicadores LED para el estado del módulo, el estado de la red y el estado de salida individual

• Compacto y modular:

  • Facilita la integración en los sistemas de E/S ArmorPoint existentes

Especificaciones técnicas

• Modelo: 1738-OW4M12

• Voltaje de salida:

  • Nominal: 24 V CC

  • Rango de funcionamiento: 5–28,8 V CC

• Corriente de salida:

  • Por canal: 2,0 A máximo

  • Por módulo: 8,0 A máximo

• Retardo de la señal de salida:

  • APAGADO a ENCENDIDO: 10 ms máximo

  • ENCENDIDO a APAGADO: 26 ms máximo

• Resistencia de contacto:

  • Inicial: 30 miliohmios

• Disipación de potencia:

  • 0,5 W máximo a 28,8 V CC

• Disipación térmica:

  • 1,7 BTU/h máximo a 28,8 V CC

• Calificaciones ambientales:

  • Temperatura de funcionamiento: -20 °C a +60 °C (-4 °F a +140 °F)

  • Temperatura de almacenamiento: -40 °C a +85 °C (-40 °F a +185 °F)

  • Humedad relativa: 5% a 95% sin condensación

  • Impacto: 15 g en funcionamiento, 50 g sin funcionamiento

  • Vibración: 2 g a 10–500 Hz

• Certificaciones:

  • Listado por UL

  • Marcado CE

  • C-Tick

  • GOST

  • Kansas City

Aplicaciones

• Sistemas de automatización industrial:

  • Facilita el control confiable de actuadores, solenoides y otros dispositivos que requieren salidas de relé.

• Aplicaciones en máquina:

  • Adecuado para montaje directo en maquinaria, lo que reduce la complejidad y el coste de instalación.

• Entornos industriales hostiles:

  • Diseñado para soportar la exposición al polvo, la humedad y otras condiciones difíciles.

Ordene ahora

Disponible y con envío a todo el mundo. Para obtener ayuda con la integración en su sistema de E/S ArmorPoint actual o para hablar sobre las necesidades específicas de su aplicación, póngase en contacto con nuestro equipo de ventas.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
