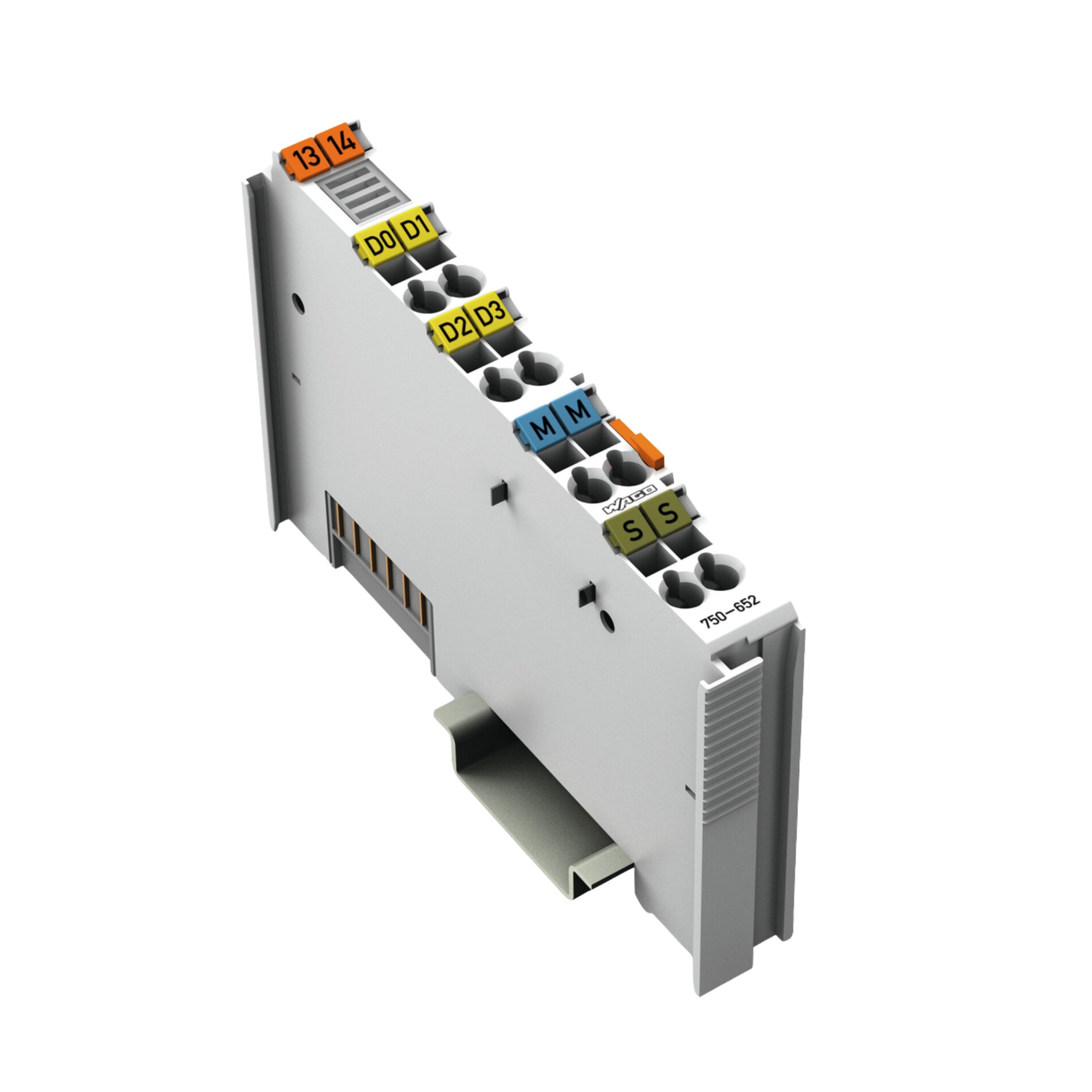

WAGO 750-652 – Módulo de interfaz serie (RS-232 / RS-422 / RS-485)

Descripción general

El WAGO 750-652 es un módulo de interfaz serie que conecta dispositivos que utilizan RS-232, RS-422 o RS-485 al sistema de E/S WAGO 750. Funciona como una pasarela transparente entre los dispositivos de campo y los controladores, ofreciendo grandes búferes de entrada/salida y una configuración flexible de la velocidad de transmisión, la paridad, los bits de datos y los bits de parada para satisfacer diversas necesidades de aplicación.

Características principales

• Admite RS-232, RS-422 y RS-485.

• Velocidad de transmisión en baudios configurable: 300 … 115.200 baudios

• Búferes grandes: entrada de 2560 bytes / salida de 512 bytes

• Control de flujo para RS-232: XON/XOFF o RTS/CTS

• Transferencia de datos transparente entre dispositivos serie y bus de campo/controlador.

• Indicadores LED para el funcionamiento, la comunicación y el diagnóstico.

• Módulo compacto de 12 mm de ancho, protección IP20.

Especificaciones técnicas

Número de pieza: 750-652
Tipos de señal: RS-232, RS-422, RS-485
Canales de transmisión: 1 TxD / 1 RxD
Velocidad de transmisión: 300 … 115.200 baudios
Bits de datos: 7 u 8
Bits de parada: 1 o 2
Opciones de paridad: Ninguna, Impar, Par
Longitud de línea: RS-485/422 hasta ~1000 m; RS-232 hasta ~40 m
Búfer de entrada: 2560 bytes
Búfer de salida: 512 bytes
Tensión de alimentación del sistema: 5 VDC (a través de los contactos de datos)
Tensión de aislamiento (sistema contra campo): 500 V
Tecnología de conexión: CAGE CLAMP®
Tamaño del conductor: 0,08 … 2,5 mm² (AWG 28 … 14)
Longitud de pelado del cable: 8 … 9 mm
Ancho: ~12 mm
Altura: ~100 mm
Profundidad: ~69,8 mm
Profundidad desde el borde superior del riel DIN: ~60,6 mm
Temperatura de funcionamiento: 0 °C … +55 °C
Temperatura de almacenamiento: −40 °C … +85 °C
Clasificación de protección: IP20

Aplicaciones

• Conexión de sensores, instrumentos o actuadores con interfaces serie a sistemas de automatización.

• Funcionalidad de pasarela entre la comunicación en serie y los controladores de bus de campo/Ethernet.

• Comunicación a larga distancia mediante RS-485/422

• Entornos industriales que requieren un manejo robusto de datos en serie con funciones de diagnóstico.

¿Por qué elegir el WAGO 750-652?

• Soporte flexible para múltiples estándares y configuraciones en serie.

• Las grandes memorias intermedias previenen la pérdida de datos en aplicaciones de alta velocidad o con uso intensivo de datos.

• Un fuerte aislamiento entre los lados del sistema y del campo garantiza la inmunidad al ruido y la seguridad.

• Su tamaño compacto permite su instalación en paneles de E/S modulares de alta densidad.

• Los indicadores LED fiables simplifican la monitorización y la resolución de problemas.
