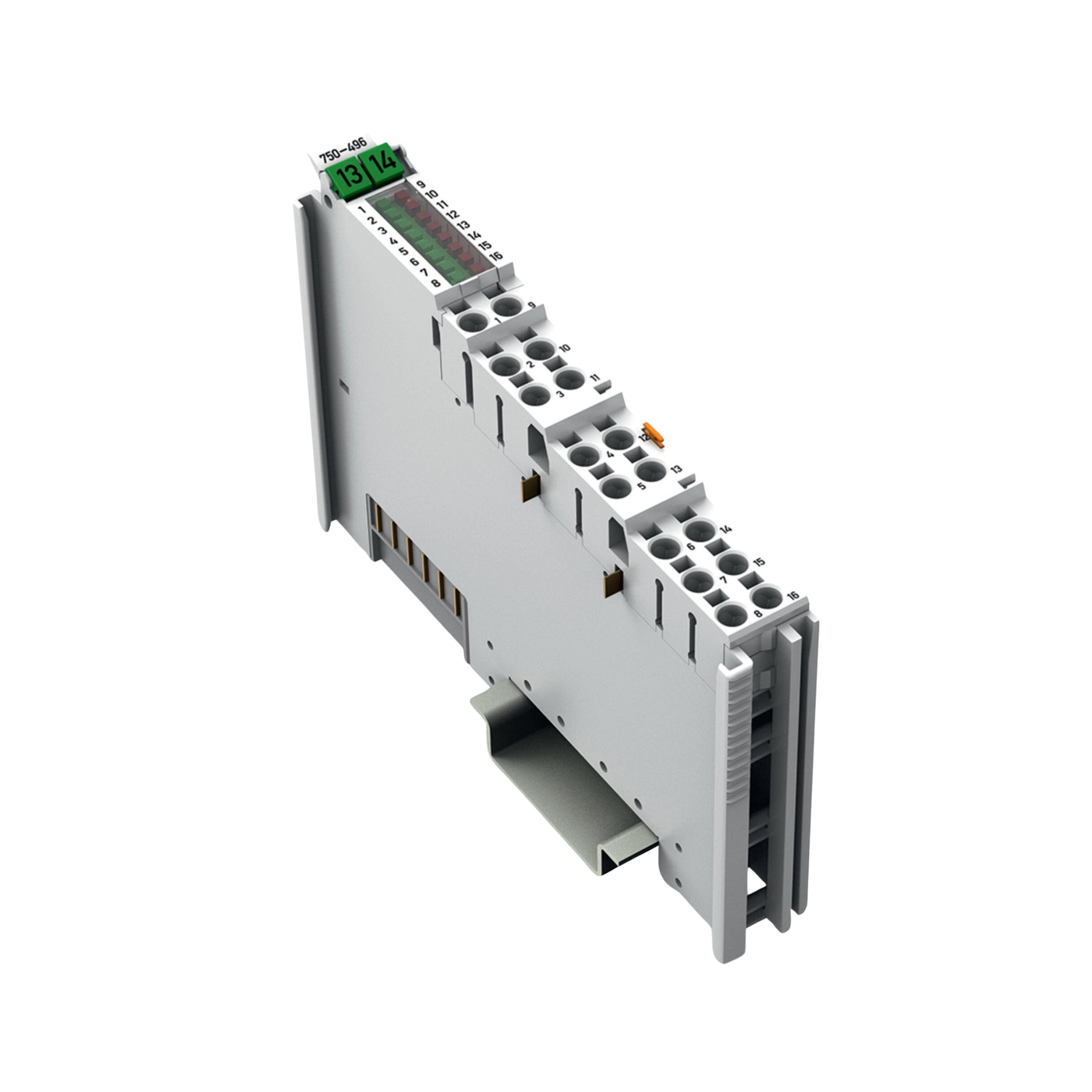

WAGO 750-496

WAGO 750-496 – 8 AI 0/4-20 mA Unipolar

Descripción general

El WAGO 750-496 es un módulo de entrada analógica de 8 canales en la serie WAGO I/O System 750. Admite señales de corriente estándar: 0-20 mA, 4-20 mA y 3,6-21 mA (Namur NE43), de extremo único. Incluye diagnósticos para cortocircuito, rotura de cable, subrango/sobre rango y permite desactivar los canales no utilizados. Ofrece una resolución de 12 bits y un procesamiento rápido para una captura precisa de la señal en entornos de control industrial.

Características principales

• 8 canales de entrada analógica, unipolar.

• Admite rangos de señal: 0-20 mA, 4-20 mA, 3,6-21 mA (Namur NE43)

• LED por canal para diagnóstico de errores (interrupción de cable, infracción de rango, cortocircuito)

• Los canales que no se utilicen pueden ser desactivados.

• Alta resolución (12 bits)

• Diseño compacto para ahorrar espacio en el panel.

• Sólida integridad de la señal con bajo índice de errores y comportamiento térmico estable.

Especificaciones técnicas

Número de pieza: 750-496
Número de entradas analógicas: 8 (unipolares)
Rangos de señal admitidos: 0-20 mA / 4-20 mA / 3,6-21 mA (Namur NE43)
Resistencia de entrada (máx.): ≤ 220 Ω
Resolución: 12 bits
Tiempo de conversión (típico para todo el módulo): ≤ 10 ms
Consumo de corriente interno: ~69 mA (electrónica del módulo)
Error de medición (25 °C): < ± 0,1 % del valor máximo de la escala
Coeficiente de temperatura: < ± 0,01 % / K del valor máximo de la escala
Voltaje máximo de la señal: ~31,2 V (lado de campo)
Alimentación del sistema: mediante contactos locales de bus/datos
Diagnóstico: Rotura de cable, cortocircuito, indicaciones de fuera de rango (por debajo o por encima).
Desactivación de canales: Los canales que no se utilicen pueden ser desactivados.
Tecnología de conexión: CAGE-CLAMP® de inserción por presión para conductores macizos y de hilo fino.
Tamaño del conductor (sólido/trenzado): 0,08 … 2,5 mm² (AWG 28 … 14)
Longitud de pelado del cable: 8 … 9 mm
Ancho: aprox. 12 mm
Altura: aprox. 100 mm
Profundidad: aprox. 69,8 mm
Temperatura de funcionamiento: 0 °C … +55 °C
Temperatura de almacenamiento: -40 °C … +85 °C
Clasificación de protección: IP20

Aplicaciones

• Lectura de sensores analógicos (presión, temperatura, flujo, etc.) que emiten señales de corriente.

• Sistemas de monitorización y control de procesos que requieren múltiples entradas analógicas.

• Sistemas en los que a menudo hay canales sin usar y la desactivación ahorra energía o simplifica la configuración.

• Paneles de automatización industrial que utilizan E/S modulares WAGO 750.

¿Por qué elegir el WAGO 750-496?

• Amplia compatibilidad con el rango de señales, incluidos los sensores Namur.

• Alta precisión y rendimiento estable en un amplio rango de temperaturas.

• Los diagnósticos integrados mejoran la fiabilidad y reducen el tiempo de mantenimiento.

• Su tamaño compacto permite ensamblajes de módulos densos.

• Su diseño de extremo único con una sólida detección de errores lo hace adecuado para muchas aplicaciones de sensores estándar.

Ordenar ahora

El WAGO 750-496 forma parte de la línea de productos WAGO I/O System 750 y está disponible para su compra. Envíos a todo el mundo.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
