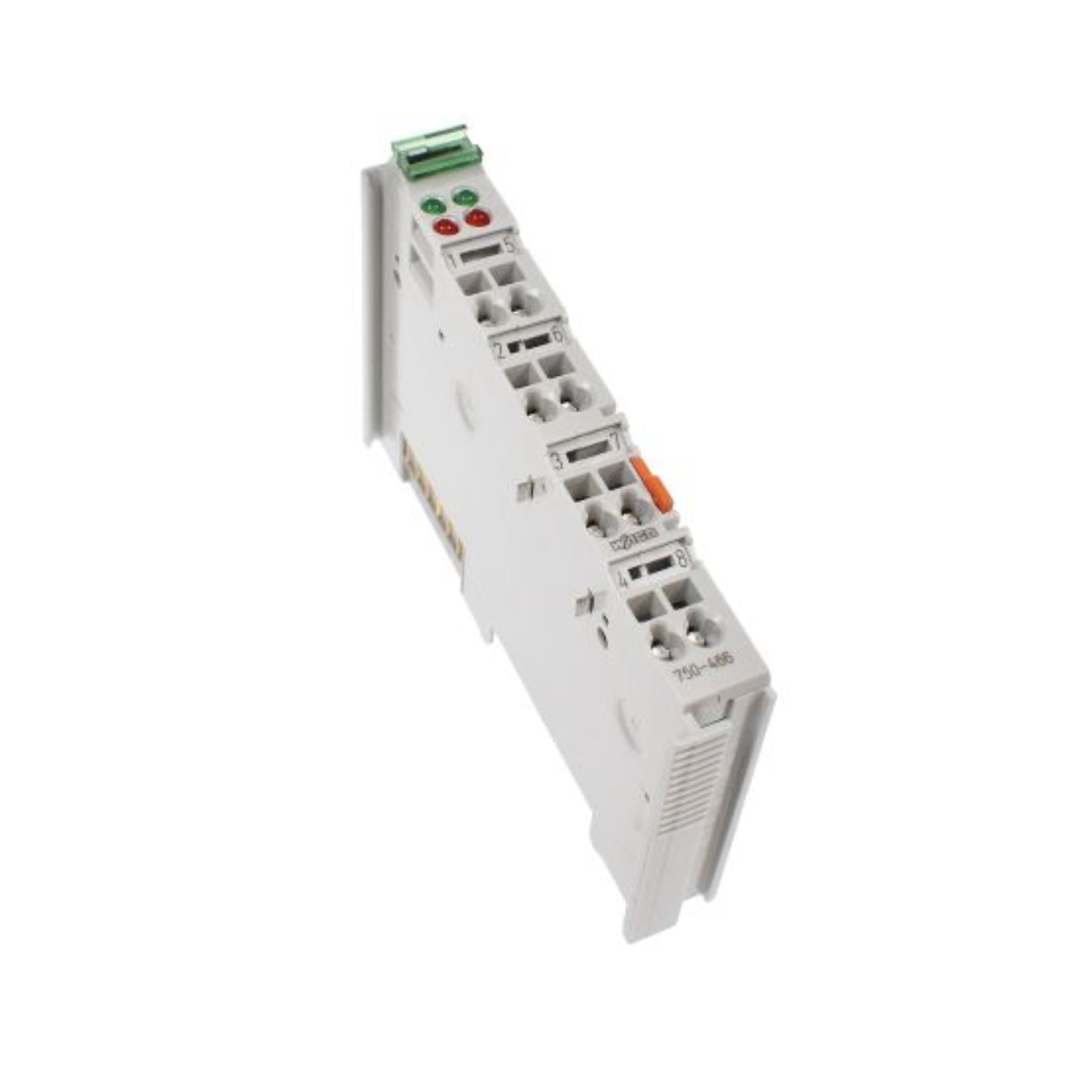

WAGO 750-466

WAGO 750-466 – 2 AI 4-20 mA Unipolar

Descripción general

El WAGO 750-466 es un módulo de entrada analógica de 2 canales en la serie WAGO I/O System 750/753. Mide señales de corriente de 4-20 mA de sensores de un solo extremo, suministra alimentación de campo de 24 V para transductores de 2 hilos y proporciona aislamiento galvánico entre el lado de campo y el lado del sistema. Este módulo está diseñado para una monitorización analógica precisa en sistemas de automatización y control industrial.

Características principales

• Dos canales de entrada analógica, 4-20 mA, unipolar.

• Acondicionadores de señal alimentados por el módulo para sensores de 2 hilos.

• Resolución de 12 bits

• Tiempo de conversión rápido (aprox. 2 ms)

• Baja resistencia de entrada (≤ 220 Ω) para entradas de corriente.

• Aislamiento eléctrico robusto (500 V) entre el sistema y el campo.

• Tecnología de cableado de bornes CAGE-CLAMP®

• Formato compacto, 12 mm de ancho.

Especificaciones técnicas

Número de pieza: 750-466
Número de entradas analógicas: 2 (unipolares)
Tipo de señal: entrada de corriente de 4-20 mA
Resistencia de entrada (máx.): 220 Ω a 20 mA
Resolución: 12 bits
Tiempo de conversión (típico): aprox. 2 ms
Error de medición a 25 °C: ≤ ± 0,2 % FS (fondo de escala)
Coeficiente de temperatura: < ± 0,01 % / K FS
Tensión de alimentación del sistema: 5 VDC (a través de los contactos de datos)
Tensión de alimentación de campo: 24 VDC (-25 % … +30 %) mediante contactos de puente de alimentación.
Tensión de aislamiento (sistema contra campo): 500 V
Conexión por cable: CAGE-CLAMP® para conductores macizos y de hilo fino.
Tamaño del conductor (sólido/trenzado): 0,08 … 2,5 mm² (AWG 28 … 14)
Longitud de pelado del cable: 8 … 9 mm
Ancho: aprox. 12 mm
Altura: aprox. 100 mm
Profundidad: aprox. 69,8 mm
Profundidad desde el borde superior del riel DIN: aprox. 62,6 mm
Temperatura de funcionamiento: 0 °C … +55 °C
Temperatura de almacenamiento: -40 °C … +85 °C
Clasificación de protección: IP20

Aplicaciones

• Monitorización de sensores de campo con salida de 4-20 mA, como sensores de flujo, presión o nivel.

• Sistemas donde la precisión de la señal y la inmunidad al ruido son importantes.

• Uso de transductores de 2 hilos sin fuentes de alimentación separadas.

• Paneles de control industrial y automatización de procesos con entradas analógicas distribuidas.

¿Por qué elegir el WAGO 750-466?

• Alimenta y da soporte directamente a sensores de 2 hilos de 4-20 mA, simplificando el cableado.

• Respuesta rápida y alta resolución para un control y una monitorización precisos.

• El excelente aislamiento y la estabilidad del diseño mejoran la fiabilidad en entornos industriales.

• El tamaño compacto del módulo ahorra espacio en el panel.

Ordenar ahora

El WAGO 750-466 forma parte de la línea de productos WAGO I/O System 750/753 y está disponible para su compra. Se realizan envíos a todo el mundo.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
