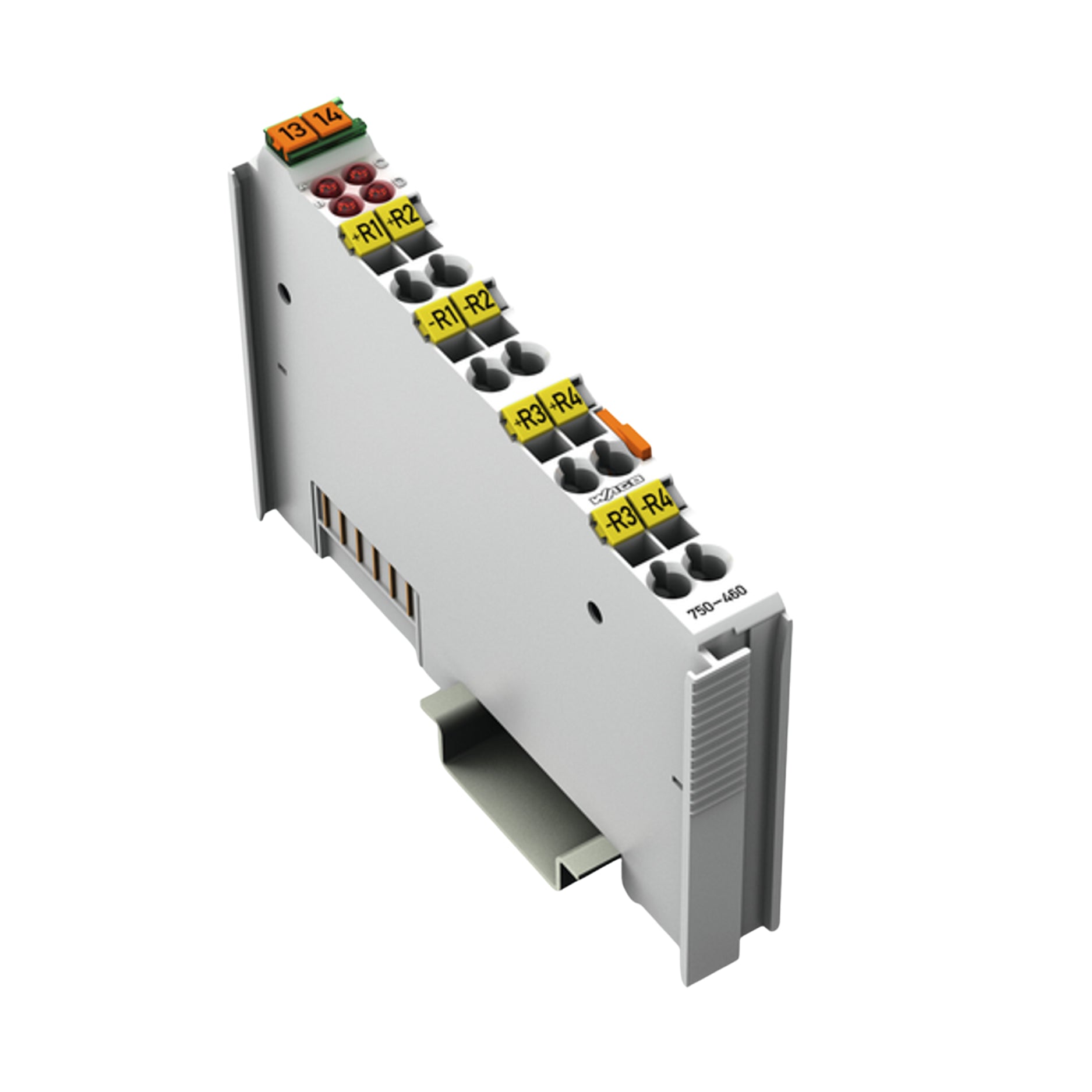

WAGO 750-460

WAGO 750-460 – Medición de resistencia de 4 canales de entrada analógica para sensores Pt RTD

Descripción general

El WAGO 750-460 es un módulo de entrada analógica de 4 canales diseñado para conectar detectores de temperatura de resistencia de platino (RTD). Admite sensores de platino de 2 hilos y convierte la resistencia en valores de temperatura mediante linealización interna. El módulo cuenta con diagnósticos integrados para detectar roturas de cable, cortocircuitos y sobrepasos del rango de medición, indicados mediante LEDs. Es ideal para la medición precisa de temperatura en entornos industriales.

Características principales

• Cuatro canales de entrada analógica para sensores RTD de platino de 2 hilos (p. ej., Pt100, Pt1000)

• Linealización automática en todo el rango de temperatura.

• LEDs de diagnóstico para errores de rotura de cable, cortocircuito o sobrecarga.

• Alta resolución de 0,1 °C

• Amplio rango de medición: −200 … +850 °C

• Aislamiento eléctrico entre el sistema y el lado de campo (500 V)

• Ancho de módulo compacto de 12 mm

Especificaciones técnicas

Número de pieza: 750-460
Número de entradas analógicas: 4 (RTD / resistencia, 2 hilos)
Tipo de señal: Medición de resistencia (RTD de Pt)
Resolución: 0,1 °C en todo el rango
Tiempo de conversión (típico): 250 ms
Error de medición a 25 °C: ≤ ±0,2 % del valor máximo de la escala
Coeficiente de temperatura: ≤ ±0,01 % / K del valor de escala completa
Medición de corriente (típica): 0,5 mA
Rango de temperatura: −200 °C … +850 °C para sensores de Pt
Tensión de alimentación del sistema: 5 VDC a través de los contactos de datos.
Consumo actual (alimentación del sistema): 65 mA
Tensión de aislamiento (sistema contra campo): 500 V
Tecnología de conexión: CAGE-CLAMP® (conductores macizos y de hilo fino)
Tamaño del conductor (sólido/trenzado): 0,08 … 2,5 mm² (AWG 28 … 14)
Longitud de pelado del cable: 8 … 9 mm
Ancho: ~12 mm
Altura: ~100 mm
Profundidad: ~69,8 mm
Profundidad desde el borde superior del riel DIN: ~62,6 mm
Temperatura de funcionamiento: 0 °C … +55 °C
Temperatura de almacenamiento: −40 °C … +85 °C
Clasificación de protección: IP20

Aplicaciones

• Medición de temperatura utilizando sensores Pt RTD en la automatización de procesos.

• Monitorización y control de alta precisión en entornos industriales.

• Sistemas que requieren diagnóstico de fallos en el cableado o en los sensores.

• Configuraciones modulares de E/S con necesidades de monitorización de temperatura.

¿Por qué elegir el WAGO 750-460?

• Mediciones precisas en un amplio rango de temperaturas.

• Los diagnósticos integrados aumentan la fiabilidad y reducen el tiempo de inactividad.

• Su tamaño compacto ahorra espacio en racks de E/S de alta densidad.

• Un aislamiento robusto garantiza un funcionamiento seguro y estable.

Ordenar ahora

El WAGO 750-460 forma parte de la línea de productos WAGO I/O System 750 y está disponible para su compra. Envíos a todo el mundo.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
