WAGO 750-459

WAGO 750-459 – 4 AI 0-10 V Entrada Unipolar

Descripción general

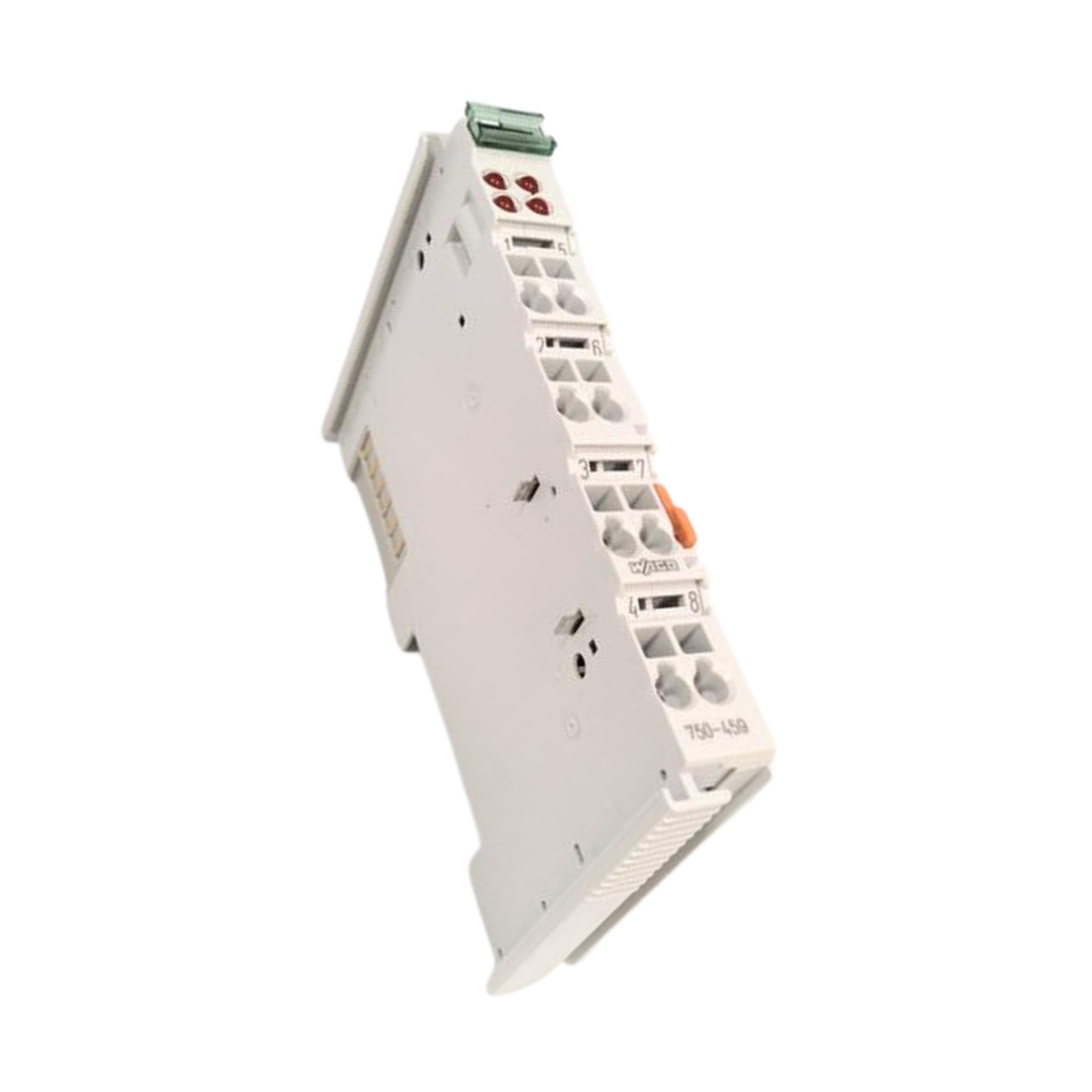

El WAGO 750-459 es un módulo de entrada analógica de 4 canales de la serie WAGO I/O System 750. Gestiona entradas de voltaje de 0 a 10 VDC de un solo extremo, con todos los canales compartiendo una misma masa común. Las señales están aisladas eléctricamente del lado del sistema, y el módulo ofrece alta resolución y un rendimiento fiable para sensores analógicos estándar. Es ideal para aplicaciones de automatización industrial que requieren mediciones de voltaje precisas.

Características principales

• Cuatro canales de entrada analógica, 0-10 VDC

• Configuración de extremo único con potencial de tierra común.

• Resolución de 12 bits por canal.

• Tiempo de conversión típico de ~10 ms

• Alta impedancia de entrada (> 100 kΩ) para minimizar la carga en los sensores.

• Aislado del lado del sistema (aislamiento de 500 V)

• Los LEDs indican el estado del canal (error por rango superior/inferior).

• Anchura reducida (≈ 12 mm) para una disposición eficiente de los paneles.

Especificaciones técnicas

Número de pieza: 750-459
Número de entradas analógicas: 4 (unipolares)
Tipo de señal: entrada de voltaje de 0-10 VDC
Resistencia de entrada: > 100 kΩ
Voltaje de entrada máximo: ±40 V
Resolución: 12 bits
Tiempo de conversión (típico): 10 ms
Error de medición a 25 °C: ±0,1 % del valor máximo de la escala
Coeficiente de temperatura: < ±0,01 % / K del valor máximo de la escala
Tensión de alimentación del sistema: 5 VDC (a través de los contactos de datos)
Consumo de corriente interno: ~65 mA
Tensión de alimentación de campo: 24 VDC (-25 % … +30 %) mediante contactos de puente de alimentación.
Tensión de aislamiento (sistema contra campo): 500 V
Conexión por cable: CAGE CLAMP® para conductores macizos y de hilo fino.
Tamaño del conductor (sólido/trenzado): 0,08 … 2,5 mm² (AWG 28 … 14)
Longitud de pelado del cable: 8 … 9 mm
Ancho: ~12 mm
Altura: ~64 mm (desde la parte superior del riel DIN-35 ~62,6 mm)
Profundidad: ~100 mm
Temperatura de funcionamiento: 0 °C … +55 °C
Temperatura de almacenamiento: -40 °C … +85 °C
Clasificación de protección: IP20
Resistencia a las vibraciones: 4 g
Resistencia a los golpes: 15 g

Aplicaciones

• Medición de señales de voltaje de 0-10 V procedentes de sensores en sistemas de automatización.

• Monitorización de señales de voltaje en configuraciones de control de procesos e instrumentación.

• Matrices de entrada analógica multicanal para la adquisición de datos.

• Utilizar en sistemas donde se prefieran un tamaño compacto y entradas de voltaje.

¿Por qué elegir el WAGO 750-459?

• La entrada estándar de 0-10 V, con alta impedancia de entrada, minimiza las interferencias con los sensores.

• Excelente resolución y velocidad de conversión para lecturas precisas.

• El aislamiento eléctrico garantiza la seguridad y mejora la integridad de la señal.

• Los indicadores LED de estado permiten realizar diagnósticos rápidos de errores en los canales.

• El tamaño compacto del módulo ahorra espacio sin sacrificar la funcionalidad.

Ordenar ahora

El WAGO 750-459 forma parte de la línea de productos WAGO I/O System 750 y está disponible para su compra. Envíos a todo el mundo.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
