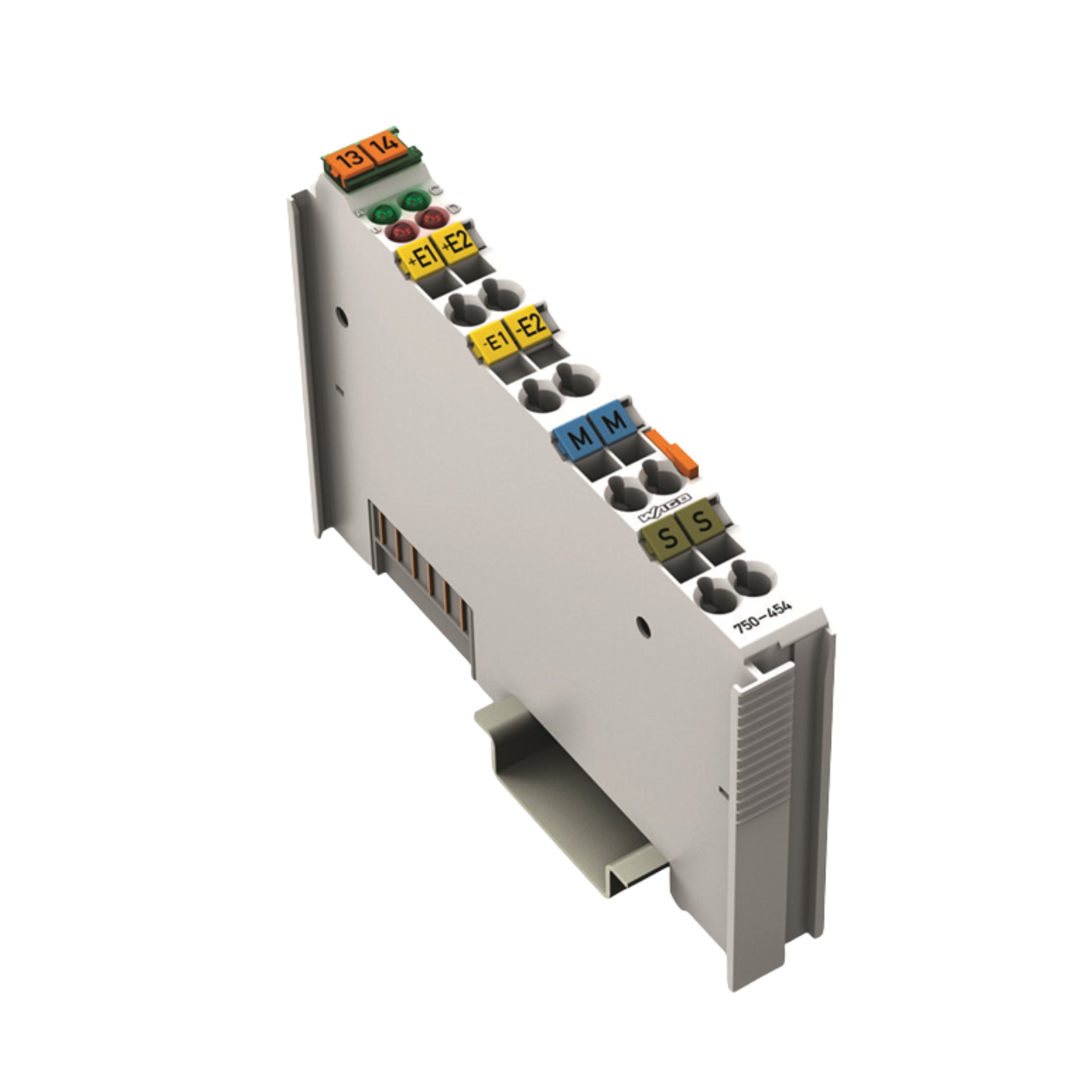

WAGO 750-454

WAGO 750-454 – 2 AI 4-20 mA Diferencial

Descripción general

El WAGO 750-454 es un módulo de entrada analógica de 2 canales diseñado para medir señales de 4-20 mA en una configuración diferencial. Las entradas diferenciales ayudan a reducir el ruido de modo común y mejoran la precisión cuando las señales provienen de sensores a largas distancias. Este módulo es ideal para tareas de medición precisas en la automatización industrial que requieren una integridad de señal robusta.

Características principales

• 2 canales de entrada analógica, diferencial 4-20 mA

• Resolución de 12 bits por canal.

• Alta supresión del modo común para mayor precisión.

• Indicación LED para información sobre el estado/diagnóstico.

• Aislamiento entre el lado de campo y el lado del sistema.

• Utiliza bornes CAGE-CLAMP® para conexiones de cable fiables.

• Factor de forma delgado para ahorrar espacio en los paneles de E/S.

• Protección IP20 para una instalación segura.

Especificaciones técnicas

Número de pieza: 750-454
Número de entradas analógicas: 2 (diferenciales)
Tipo de señal: entrada de corriente de 4-20 mA
Resolución: 12 bits
Error de medición: ±0,1 % de la escala completa, valor típico.
Resistencia de carga de entrada: ≤ 100 Ω a 20 mA
Tiempo de conversión de la señal: aprox. 10 ms
Tensión de alimentación del sistema: 5 VDC a través de los contactos de datos.
Consumo de corriente interno: aprox. 65 mA
Tensión de alimentación de campo: 24 V CC mediante contactos de puente de alimentación.
Tensión de aislamiento (campo contra sistema): 500 V
Tipo de conexión: Cableado de entrada diferencial
Tamaño del conductor, sólido/trenzado: 0,08 … 2,5 mm² (AWG 28 … 14)
Longitud de pelado del cable: 8 … 9 mm
Ancho: aprox. 12 mm
Altura: aprox. 100 mm
Profundidad: aprox. 69,8 mm
Temperatura de funcionamiento: 0 °C … +55 °C
Temperatura de almacenamiento: -40 °C … +85 °C
Clasificación de protección: IP20

Aplicaciones

• Captura de señales de sensores para dispositivos de flujo, presión, nivel y temperatura que proporcionan una salida de 4-20 mA.

• Configuraciones de medición diferencial donde las líneas de señal son largas o propensas a interferencias.

• Sistemas de control de procesos que requieren alta precisión e inmunidad al ruido.

• Máquinas industriales con E/S modulares que requieren entradas analógicas limpias.

¿Por qué elegir el WAGO 750-454?

• Las entradas diferenciales proporcionan un mejor rechazo al ruido y lecturas estables.

• Resolución y velocidad de conversión adecuadas para muchas tareas de control de procesos.

• Diseño de módulo compacto para maximizar la eficiencia de la disposición de los paneles.

• Un aislamiento robusto garantiza la seguridad y la integridad de la señal.

• Tecnología de conexión fiable con retroalimentación visual.

Ordenar ahora

El WAGO 750-454 forma parte de la línea de productos WAGO I/O System 750 y está disponible para su compra. Envíos a todo el mundo.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
