WAGO 750-450

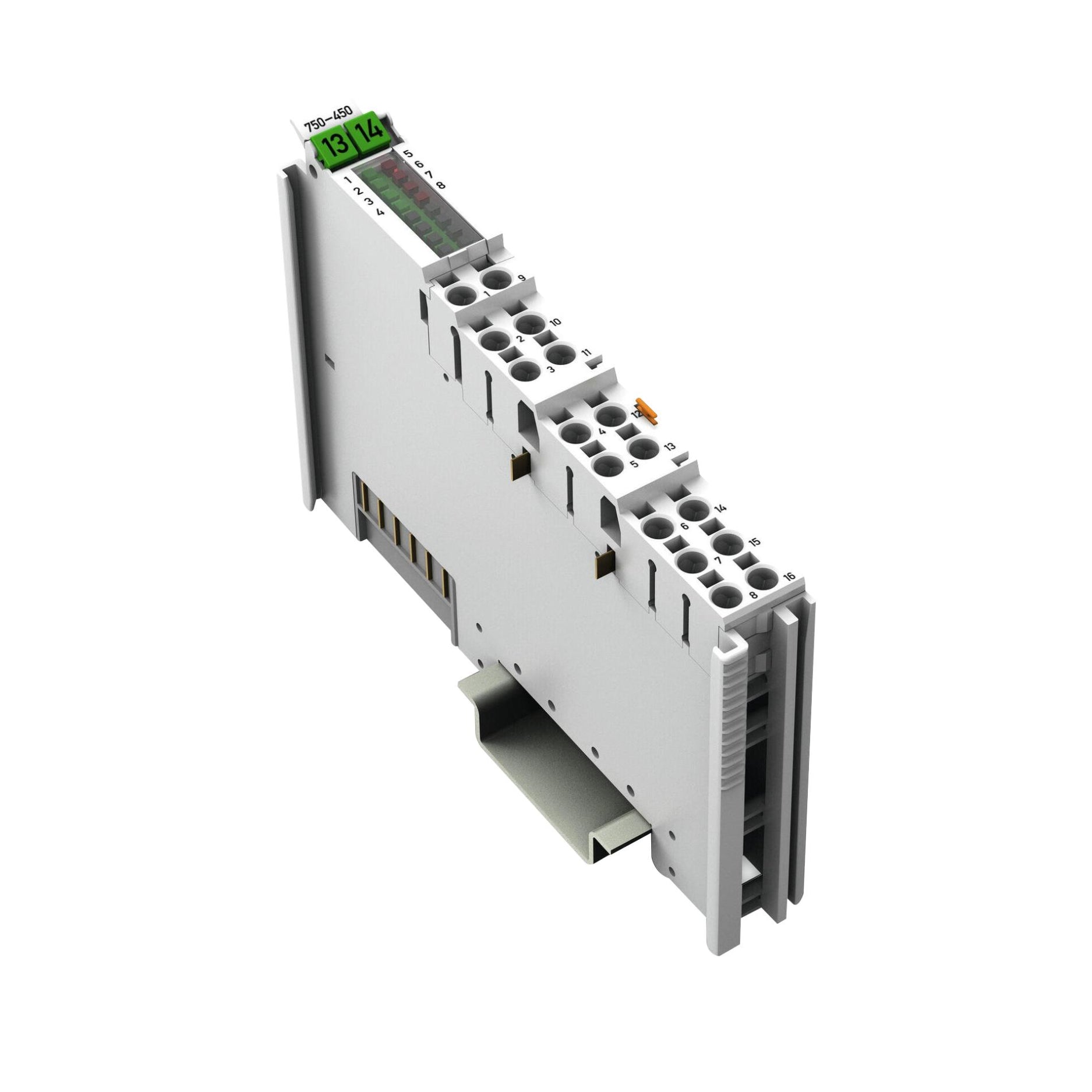

WAGO 750-450 – 4 entradas analógicas para resistencia / RTD / potenciómetro

Descripción general

El módulo WAGO 750-450 acepta mediciones de resistencia de sensores RTD (Pt o Ni) y potenciómetros, con soporte para configuraciones de 2, 3 o 4 hilos. Se linealiza automáticamente en su rango de medición e incluye indicadores LED para errores del sensor, como rotura de cable, cortocircuito o fuera de rango. Los canales no utilizados se pueden desactivar. Está diseñado para la detección precisa de resistencia/temperatura en sistemas de E/S modulares.

Características principales

• Cuatro canales de entrada analógica para sensores de resistencia / RTD / potenciómetro.

• Admite sensores Pt100, Pt200, Pt500, Pt1000; Ni100, Ni120, Ni1000; y potenciómetros hasta las resistencias especificadas.

• Configuraciones de 2, 3 y 4 hilos según el tipo de sensor.

• Linealización automática del rango de temperatura completo.

• Diagnóstico LED para condiciones de error en el canal (cortocircuito, rotura de cable, sobrepaso de rango)

• Tipos de señal configurables por canal (selección del sensor, configuración del cableado)

• Los canales de entrada que no se utilicen pueden ser desactivados para ahorrar recursos.

• Sólido rendimiento de la medición con buena resolución y márgenes de error.

Especificaciones técnicas

Número de pieza: 750-450
Número de entradas analógicas: 4
Tipo de señal: Resistencia / RTD / Potenciómetro
Sensores compatibles: Pt100, Pt200, Pt500, Pt1000; Ni100, Ni120, Ni1000; tipos de potenciómetro (0-1,2 kΩ, 0-5 kΩ)
Conexión de cable: 2 hilos, 3 hilos o 4 hilos, dependiendo del tipo de sensor.
Resolución (rango completo): 0,1 °C; más precisa, 0,01 °C para Pt1000 y Ni1000 en rangos limitados.
Tiempo de conversión por canal: ≤ 100 ms (2 o 4 hilos); ≤ 200 ms (3 hilos)
Error de medición a 25 °C: ±0,6 K para Pt100, Pt200, Pt500, Ni100, Ni120; ±0,2 K para Pt1000, Ni1000
Medición de corriente (típica): ≤ 350 µA
Rangos de temperatura: −200 … +850 °C (tipos Pt); −60 … +250 °C (tipos Ni); −80 … +260 °C (Ni120)
Tensión de alimentación del sistema: 5 VDC a través de los contactos de datos.
Consumo actual (alimentación del sistema a 5 V): aprox. 85 mA
Tensión de alimentación del campo/sensor: 24 V CC mediante contactos de puente de alimentación.
Tensión de aislamiento (sistema contra campo): 500 V
Número de contactos de puente de alimentación de entrada/salida: 2 de entrada, 2 de salida
Tecnología de conexión: CAGE-CLAMP® de inserción por presión para el cableado de entrada.
Tamaño del conductor (sólido/trenzado): 0,08 … 1,5 mm² sólido; 0,25 … 1,5 mm² trenzado
Longitud de pelado del cable: 8 … 9 mm
Ancho: ~12 mm
Altura: ~100 mm
Profundidad: ~69,8 mm
Altura desde el borde superior del riel DIN: ~61,8 mm
Temperatura de funcionamiento: 0 °C … +55 °C
Temperatura de almacenamiento: −40 °C … +85 °C
Clasificación de protección: IP20
Grado de contaminación: 2
Resistencia a las vibraciones: 4 g
Resistencia a los golpes: 15 g

Aplicaciones

• Medición de temperatura utilizando sensores RTD de Pt o Ni, o retroalimentación de potenciómetro.

• Calibración, control de calefacción/refrigeración, control ambiental, monitorización de procesos.

• Sistemas que requieren mediciones precisas de temperatura/resistencia con diagnóstico.

• Instalaciones modulares de E/S en armarios industriales.

¿Por qué elegir el WAGO 750-450?

• Soporte versátil para múltiples tipos de sensores y estilos de cableado (2/3/4 hilos).

• Buena precisión y rendimiento estable en amplios rangos de temperatura.

• La detección de errores por canal ayuda con el mantenimiento y la fiabilidad.

• Tamaño de módulo compacto que ahorra espacio en el panel.

• Aislamiento sólido y tecnología de conexión fiable para uso industrial.
