WAGO 750-430

WAGO 750-430 – 8DI 24 V DC, 3 ms

Descripción general

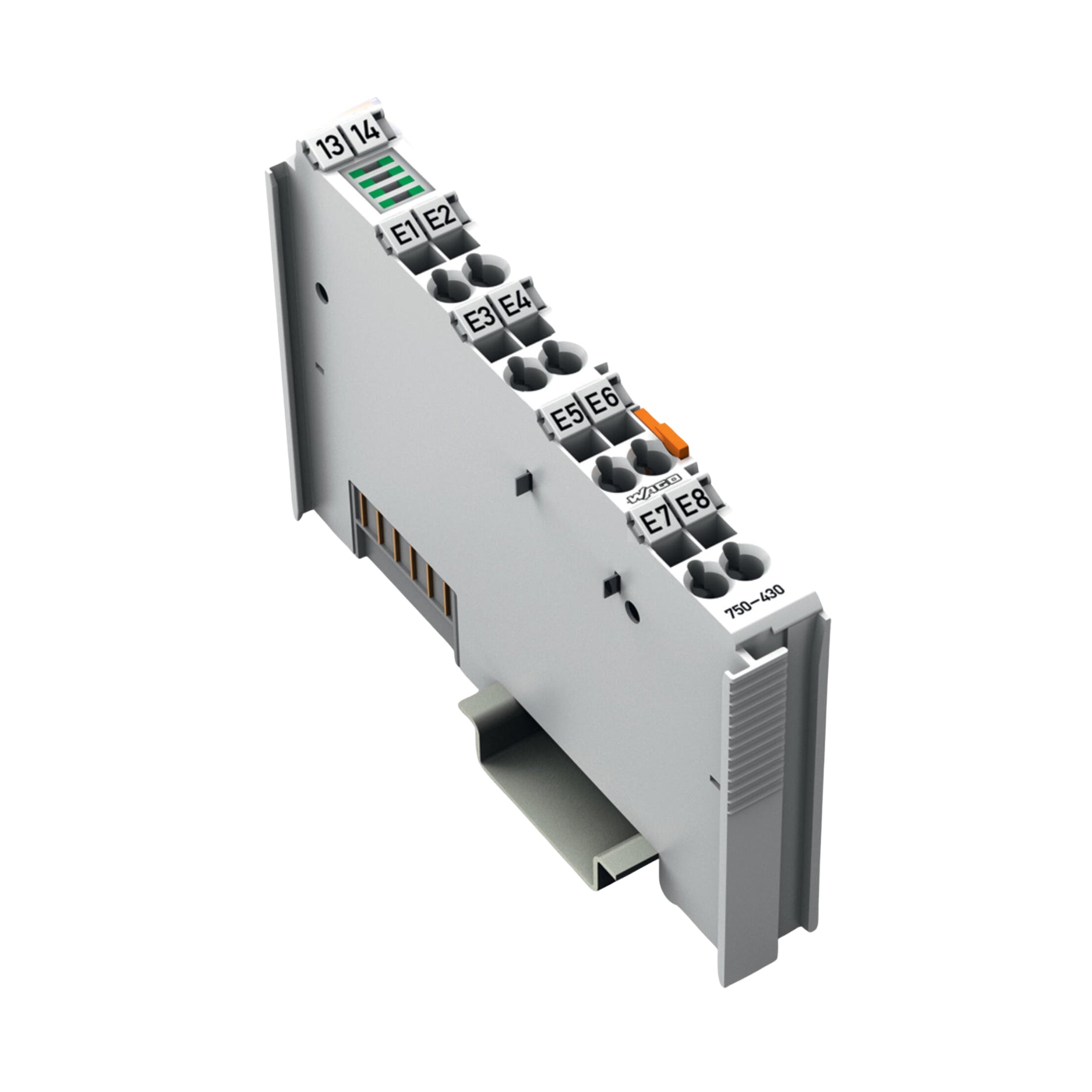

El WAGO 750-430 es un módulo de entrada digital de 8 canales de la serie WAGO I/O System 750. Acepta señales de entrada de 24 VDC y cuenta con un filtro de rechazo de ruido de 3 ms, conmutación de lado alto e indicadores LED de estado para cada entrada. El módulo tiene una clasificación IP20, se monta en rieles DIN-35 y proporciona aislamiento galvánico entre el sistema y los lados de campo, lo que lo convierte en una opción robusta para la interfaz de sensores industriales.

Características principales

• 8 canales de entrada digital

• Tensión de señal de campo de 24 V CC (con umbrales de detección altos y bajos)

• Entradas de conmutación de lado alto

• Filtro de entrada de 3 ms para la supresión de ruido.

• Indicadores LED para el estado de cada canal.

• Tecnología de conexión Push-in / CAGE CLAMP®

• Aislamiento de 500 V entre el campo y la alimentación del sistema.

• Ancho de módulo delgado de 12 mm

Especificaciones técnicas

Número de pieza: 750-430
Número de entradas digitales: 8
Tensión de señal (campo): 24 VDC (−25 % … +30 %)
Rango de voltaje de señal para "Bajo" (0): −3 V … +5 VDC
Rango de voltaje de señal para "Alto" (1): 15 V … +30 VDC
Tiempo de filtro de entrada: 3 ms
Corriente de entrada por canal (alta): ~2,8 mA
Tensión de alimentación del sistema: 5 VDC (a través de los contactos de datos)
Consumo actual (del sistema): ~17 mA
Aislamiento (Campo/Sistema): 500 V
Tipo de conexión: Entradas de lado alto de 1 hilo
Capacidad del cable, sólido/trenzado: 0,08 … 2,5 mm² (AWG 28 … 14)
Longitud de la tira: 8 … 9 mm
Ancho: ~12 mm
Altura: ~100 mm
Profundidad: ~67,8 mm
Temperatura de funcionamiento: 0 °C … +55 °C
Tipo de protección: IP20

Aplicaciones

• Interfaz con sensores, interruptores y detectores de proximidad de 24 V en entornos industriales.

• Construyendo sistemas de automatización modular utilizando la plataforma de E/S WAGO 750.

• Casos de uso en los que las señales del sensor necesitan una entrada estable y filtrada (por ejemplo, cintas transportadoras, embalaje, manipulación de materiales).

• Entornos que requieren una indicación clara del estado de la entrada para el diagnóstico.

¿Por qué elegir el WAGO 750-430?

• Adquisición de señal fiable con filtro de ruido integrado.

• La conmutación del lado alto simplifica el cableado para muchos sensores estándar.

• El diseño compacto ahorra espacio en el panel.

• La clara retroalimentación LED ayuda a diagnosticar problemas rápidamente.

• Un aislamiento eléctrico robusto aumenta la seguridad y reduce las interferencias.

Ordenar ahora

El WAGO 750-430 forma parte de la línea de productos WAGO I/O System 750 y está disponible para su compra. Envíos a todo el mundo.
