WAGO 750-362

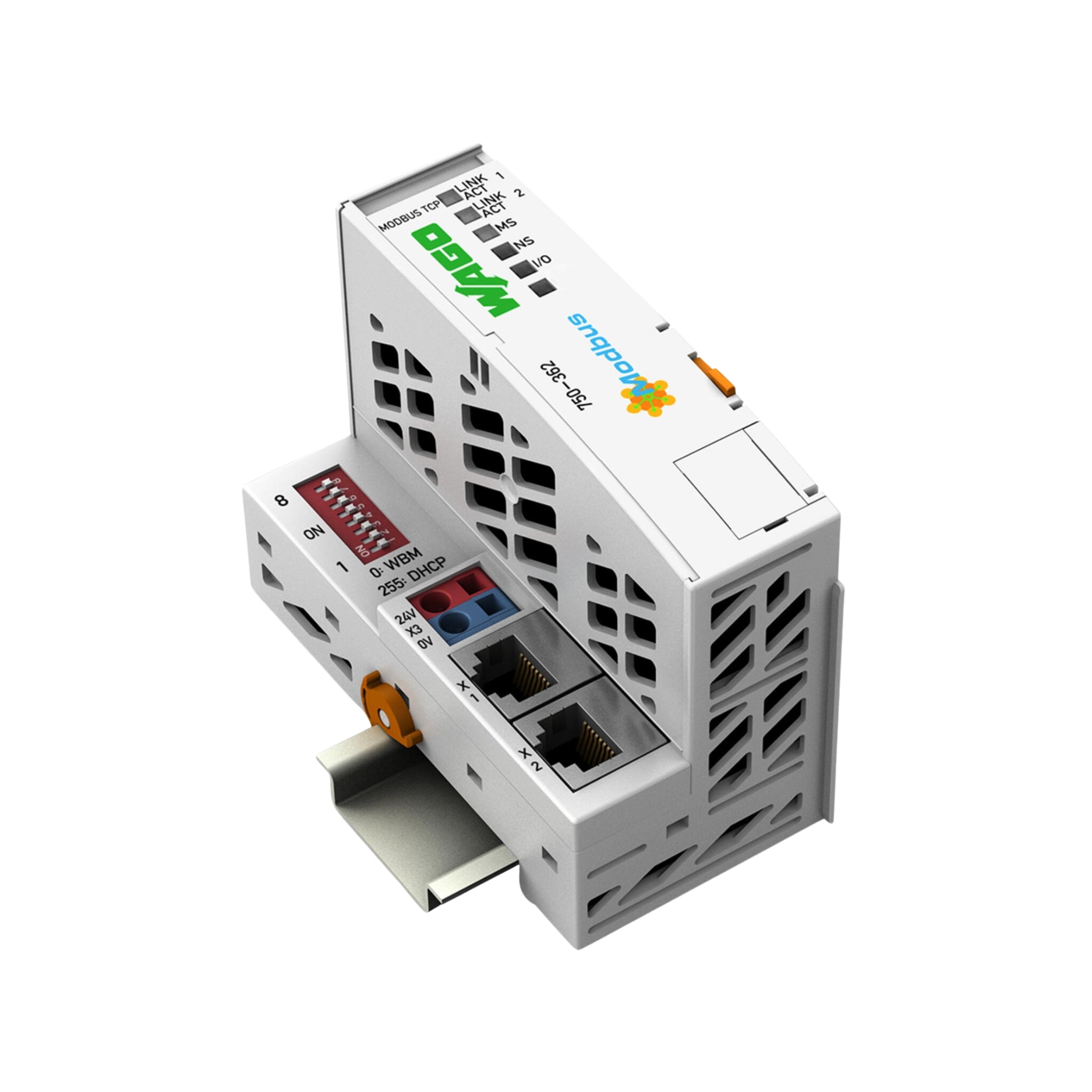

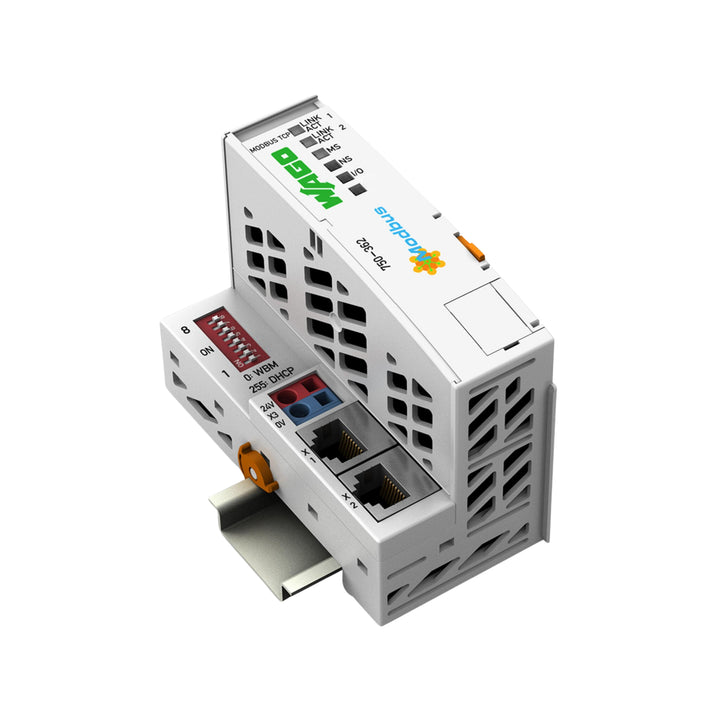

WAGO 750-362 – Acoplador de bus de campo Modbus TCP/UDP (4ª generación)

Descripción general

El WAGO 750-362 es un acoplador de bus de campo de cuarta generación que conecta redes Ethernet utilizando protocolos Modbus TCP/UDP al sistema de E/S WAGO 750/753. Cuenta con dos puertos RJ-45 con un switch integrado, admite servicios Ethernet estándar (DHCP, DNS, HTTP/S, SNTP, etc.) y gestiona un gran número de módulos de E/S. Diseñado para una comunicación industrial fiable y una integración de sistemas flexible.

Características principales

• Interfaces Ethernet RJ-45 duales con switch integrado para permitir topología en línea.

• Admite comunicación Modbus TCP y UDP.

• Compatible con varios protocolos Ethernet: BootP, DHCP, DNS, SNTP, HTTP(S), FTP(S), SNMP

• Detecta automáticamente los módulos de E/S conectados y construye una imagen de proceso local.

• Interruptor DIP para el último byte de la configuración de la dirección IP.

• Alto aislamiento entre los lados del sistema y del campo (500 V)

• LEDs para actividad de red, estado del módulo y estado del bus de E/S

• Montaje en carril DIN, protección IP20

Especificaciones técnicas

Número de pieza: 750-362
Protocolos de comunicación: Modbus TCP, Modbus UDP
Velocidad Ethernet: 10/100 Mbit/s
Medio de transmisión: Par trenzado (Cat5 o superior), longitud de cable de hasta 100 m.
Número máximo de módulos de E/S por nodo: 250
Número máximo de módulos sin extensión de bus: 64
Tamaño máximo de imagen de proceso: 1020 palabras de entrada + 1020 palabras de salida.
Tensión de alimentación del sistema: 24 VDC (−25 % … +30 %)
Consumo actual de la fuente de alimentación del sistema: 700 mA en total, aproximadamente 350 mA para la fuente interna de 5 V.
Corriente de entrada típica a carga nominal (24 V): 280 mA
Eficiencia de la fuente de alimentación: ~90 % a carga nominal
Tensión de aislamiento (sistema contra campo): 500 V
Tipos de conexión: 2 × RJ-45 (Ethernet), alimentación del sistema mediante CAGE-CLAMP®
Tamaño del conductor: Sólido / Trenzado 0,08 … 2,5 mm² (AWG 28 … 14)
Longitud de pelado del cable: 8 … 9 mm
Ancho: ~49,5 mm
Altura: ~96,8 mm
Profundidad: ~71,9 mm
Profundidad desde el borde superior del riel DIN: ~64,7 mm
Temperatura de funcionamiento: 0 °C … +55 °C
Temperatura de almacenamiento: -40 °C … +85 °C
Clasificación de protección: IP20
Grado de contaminación: 2 (según IEC 61131-2)
Humedad relativa (sin condensación): hasta el 95 %
Resistencia a las vibraciones: 4 g (IEC 60068-2-6)
Resistencia a los golpes: 15 g (IEC 60068-2-27)

Aplicaciones

• Conversión de Ethernet (Modbus TCP/UDP) a E/S distribuidas a través de la plataforma WAGO 750/753

• Automatización de máquinas que requiere E/S modulares y comunicación Ethernet de alta velocidad.

• Sistemas en los que muchos módulos de E/S deben ser gestionados bajo un mismo nodo.

• Entornos industriales que requieren funciones de red robustas como DHCP, SNMP y HTTP/S.

¿Por qué elegir el WAGO 750-362?

• Sólida integración entre los dispositivos de campo y la red Ethernet con un mínimo de cableado.

• Gran capacidad de módulos por nodo para sistemas escalables.

• Un buen aislamiento y protección garantizan un rendimiento fiable en condiciones industriales ruidosas.

• Los puertos de switch integrados simplifican la topología de red sin necesidad de dispositivos externos.

• Los indicadores LED facilitan un diagnóstico rápido.

Ordenar ahora

El WAGO 750-362 forma parte de la línea de productos WAGO I/O System 750/753 y está disponible para su compra. Se realizan envíos a todo el mundo.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
