WAGO 750-1504

WAGO 750-1504 – 16 salidas digitales (DO) 24 V DC 0,5 A (conmutación por el lado alto)

Descripción general

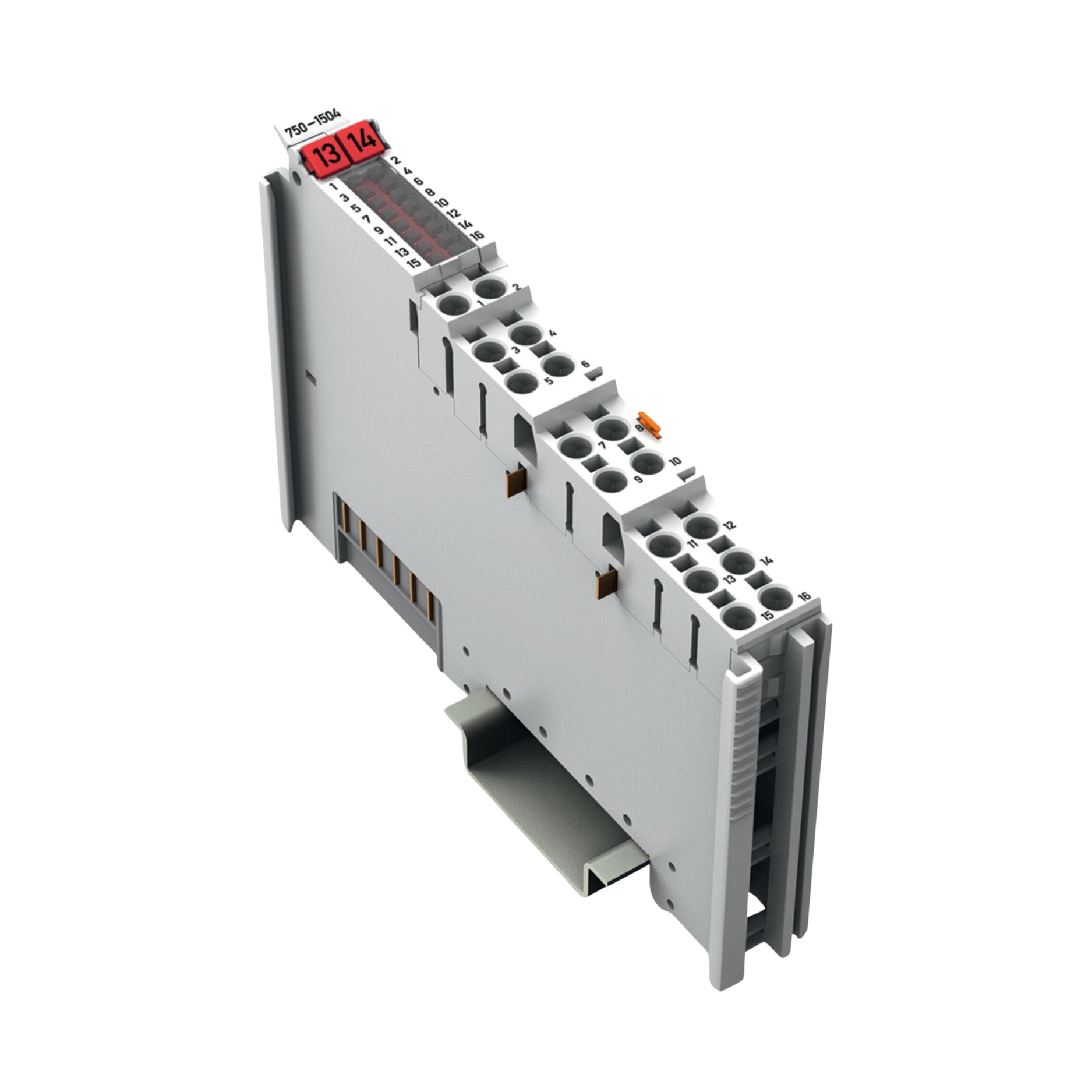

El WAGO 750-1504 es un módulo de salida digital de 16 canales en el sistema WAGO I/O 750. Funciona a 24 VDC con hasta 0,5 A por canal de salida. Diseñado para conmutación de lado alto, este módulo compacto proporciona señales de control binarias fiables a actuadores como relés, válvulas, lámparas y contactores. Con su delgado ancho de 12 mm, es eficiente en espacio y adecuado para configuraciones de automatización industrial y de procesos.

Características principales

• 16 canales de salida digital, cada uno hasta 0,5 A

• Salidas de conmutación de lado alto

• Alimentación de campo de 24 VDC (−25% … +30%) mediante contactos de puente de alimentación.

• Conexión CAGE CLAMP® de inserción / Tecnología de contacto de resorte para el cableado de actuadores

• Indicadores LED para cada canal que muestran el estado de la salida.

• Aislamiento entre el sistema y el lado de campo a 500 V.

• Ancho de módulo compacto de 12 mm

• Frecuencia de conmutación de hasta 1 kHz

Especificaciones técnicas

Número de pieza: 750-1504
Tipo de módulo: Salida digital (16 canales)
Tensión de salida: Alimentación de campo de 24 VDC (−25% / +30%)
Corriente máxima por canal: 0,5 A, protegido contra cortocircuitos.
Tipos de carga: Resistiva, inductiva, lámparas
Frecuencia de conmutación: hasta 1 kHz
Tecnología de conexión: CAGE CLAMP® de inserción por presión / Muelle
Tamaño del conductor: 0,08–1,5 mm² sólido / 0,25–1,5 mm² trenzado fino
Ancho: ~12 mm
Altura: ~100 mm
Alimentación del sistema: ~40 mA (5 V a través de los contactos de datos)
Alimentación de campo (sin carga): ~29 mA (24 V)
Aislamiento: 500 V entre el sistema y el lado de campo.
Clasificación IP: IP20
Temperatura de funcionamiento: 0 °C a +55 °C
Longitud de pelado del cable: 8–9 mm

Aplicaciones

• Control de actuadores: solenoides, relés, lámparas, contactores

• E/S modulares compactas para ahorrar espacio en armarios de automatización

• Integración con controladores del sistema WAGO I/O 750 o acopladores de bus de campo.

• Aplicaciones de conmutación de alta frecuencia hasta 1 kHz.

• Sistemas que requieren retroalimentación LED por canal.

¿Por qué elegir el WAGO 750-1504?

• Módulo de salida fiable con protección contra sobrecargas y cortocircuitos.

• El diseño compacto ahorra espacio en el armario.

• Conexión sencilla mediante la tecnología CAGE CLAMP®

• Los indicadores LED simplifican el mantenimiento y la resolución de problemas.

• Un aislamiento robusto garantiza un funcionamiento seguro y resistente al ruido.

Ordenar ahora

El WAGO 750-1504 está disponible y se envía a todo el mundo.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
