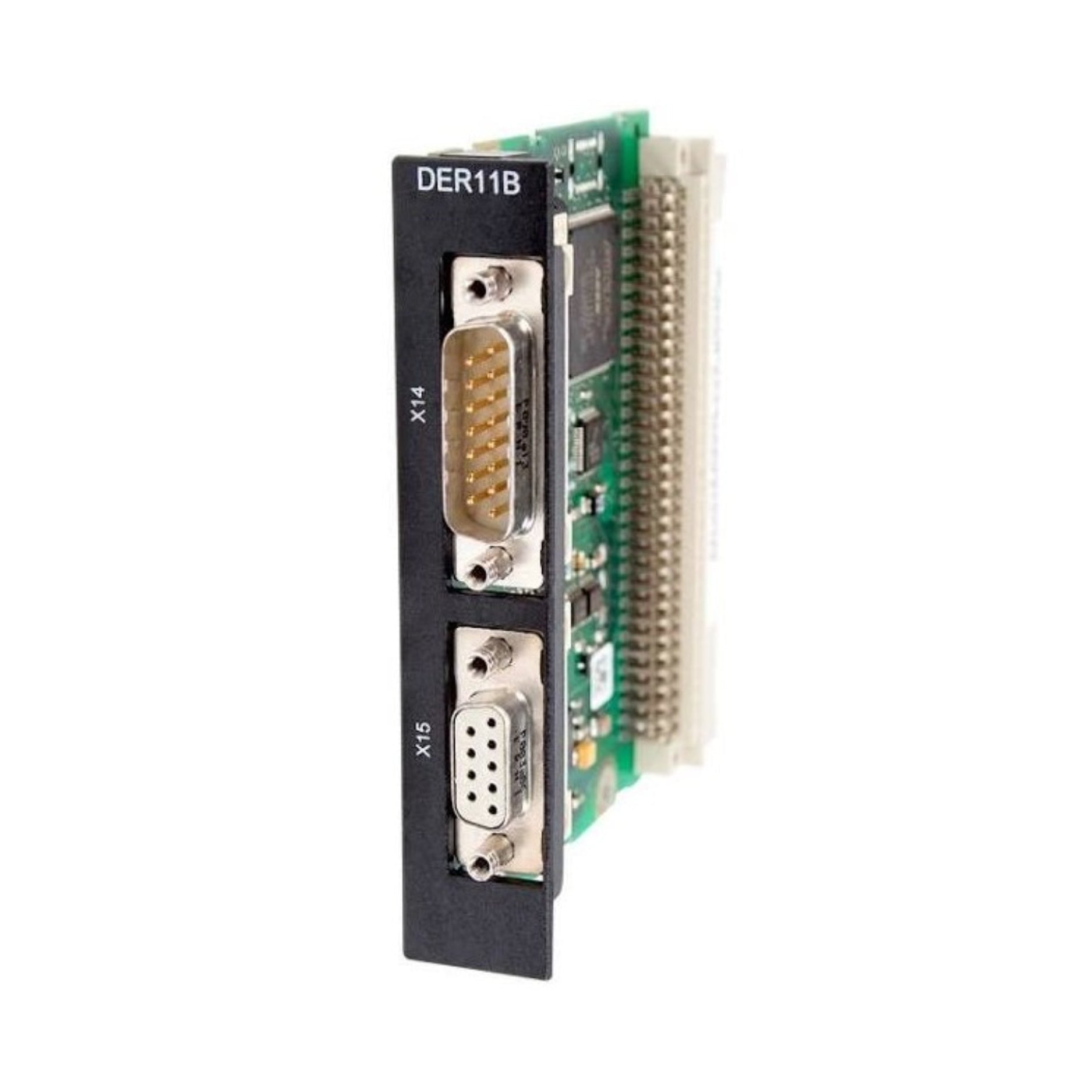

SEW Eurodrive DER11B | Tarjeta codificadora y resolutora

SEW Eurodrive DER11B | Tarjeta codificadora y resolutora para un control preciso del movimiento

Descripción general

La SEW Eurodrive DER11B es una tarjeta de encoder resolver diseñada para su uso con variadores MOVIDRIVE® MDX61B . Proporciona entradas para encoders de motor y externos, lo que facilita un control preciso del movimiento en aplicaciones industriales.

Características principales

• Entrada del codificador del motor: Conexión del resolver para obtener una retroalimentación precisa de la posición del motor

• Entrada de codificador externo: admite varios tipos de codificadores para la medición de distancia

• Simulación de codificador incremental: emite 1024 pulsos/revolución a través de RS422

• Fuente de alimentación del codificador: 12 VCC (10,5–13 V), máx. 650 mA

• Compatibilidad: Diseñado para variadores MOVIDRIVE® MDX61B

• Diseño compacto: fácil integración en sistemas existentes

Especificaciones técnicas

• Modelo: DER11B

• Entrada del codificador del motor (X15): Resolver, 2 polos, Vref = CA 7 V, 7 kHz, Vin/Vref = 0,5 ±10 %

• Entrada/salida de codificador externo (X14):

  • Entrada: Admite Hiperface®, seno/coseno (1 Vpp), TTL (pistas negadas), RS422

  • Salida: señal RS422, 1024 pulsos/revolución

  • Frecuencia máxima de entrada: 200 kHz

• Fuente de alimentación del codificador: 12 VCC (10,5–13 V), máx. 650 mA

• Longitud máxima del cable: 100 m (328 pies)

• Número de pieza: 824 307 7

Aplicaciones

• Automatización industrial

• Sistemas de manipulación de materiales

• Maquinaria de embalaje

• Robótica y máquinas CNC

¿Por qué elegir SEW Eurodrive DER11B?

• Entradas de codificador dual: facilita tareas complejas de control de movimiento

• Alta compatibilidad: integración perfecta con los variadores MOVIDRIVE® MDX61B

• Rendimiento robusto: funcionamiento confiable en entornos industriales exigentes

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
