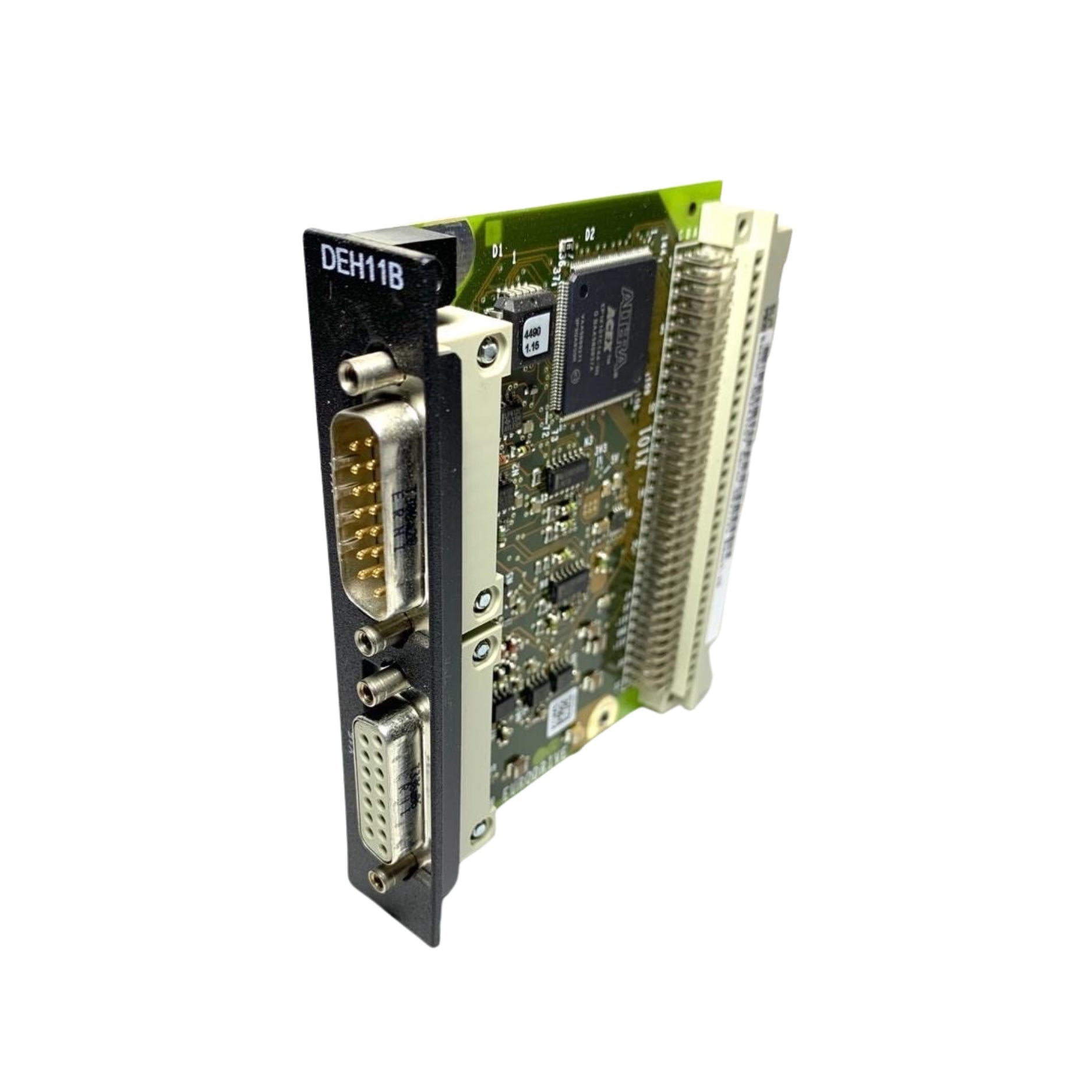

Tarjeta codificadora SEW-Eurodrive DEH11B | Hiperface®

SEW-Eurodrive DEH11B | Interfaz de codificador Hiperface® de doble canal para control de movimiento de precisión

Descripción general

La SEW-Eurodrive DEH11B es una tarjeta de encoder Hiperface® diseñada para su uso con variadores MOVIDRIVE® MDX61B . Proporciona entradas para encoders de motor y externos, lo que facilita un control preciso del movimiento en aplicaciones industriales.

Características principales

• Entrada de codificador de motor (X15): admite codificadores de nivel de señal Hiperface®, sen/cos (1 Vpp), TTL (con pistas negadas) y RS422

• Entrada/salida de codificador externo (X14):

  • Entrada: Admite Hiperface®, sin/cos (1 Vpp), TTL (con pistas negadas) y codificadores de nivel de señal RS422

  • Salida: Señal RS422 para simulación de codificador incremental

• Fuente de alimentación del codificador: 12 VCC (10,5–13 V), máx. 650 mA

• Diseño compacto: fácil integración en sistemas existentes

• Compatibilidad: Diseñado para variadores MOVIDRIVE® MDX61B

Especificaciones técnicas

• Modelo: DEH11B

• Número de pieza: 824 310 7

• Entrada del codificador del motor (X15):

  • Tipos de codificadores compatibles:

    • Hiperface®

    • Codificador seno/coseno (Vpp = CA 1 V)

    • Codificador TTL con pistas negadas

    • Codificador con nivel de señal RS422

  • Recuento de PPR permitido: incrementos de 128, 256, 512, 1024 y 2048

• Entrada/salida de codificador externo (X14):

  • Aporte:

    • Tipos de codificadores compatibles:

      • Hiperface®

      • Codificador seno/coseno (Vpp = CA 1 V)

      • Codificador TTL con pistas negadas

      • Codificador con nivel de señal RS422

    • Frecuencia máxima de entrada: 200 kHz

  • Producción:

    • Nivel de señal: RS422

    • Pulsos por revolución: coincide con la entrada del codificador del motor (X15)

• Fuente de alimentación del codificador:

  • Voltaje: 12 VCC (rango de tolerancia: 10,5–13 V)

  • Corriente máxima: 650 mA

• Longitud máxima del cable: 100 m (328 pies)

• Dimensiones: Aproximadamente 10 × 8,8 × 2 cm

• Peso: aproximadamente 0,5 kg

• País de origen: Alemania

Aplicaciones

• Automatización industrial

• Sistemas de manipulación de materiales

• Maquinaria de embalaje

• Robótica y máquinas CNC

¿Por qué elegir SEW-Eurodrive DEH11B?

• Entradas de codificador dual: facilita tareas complejas de control de movimiento

• Alta compatibilidad: integración perfecta con los variadores MOVIDRIVE® MDX61B

• Rendimiento robusto: funcionamiento confiable en entornos industriales exigentes

• Compacto y ligero: fácil instalación sin añadir volumen significativo

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
