Pepperl+Fuchs UDC-18GM-400-3E1 | Sensor ultrasónico de doble hoja M18

Pepperl+Fuchs UDC-18GM-400-3E1 | Sensor ultrasónico de doble lámina M18 de alta precisión para una detección fiable de materiales

Descripción general

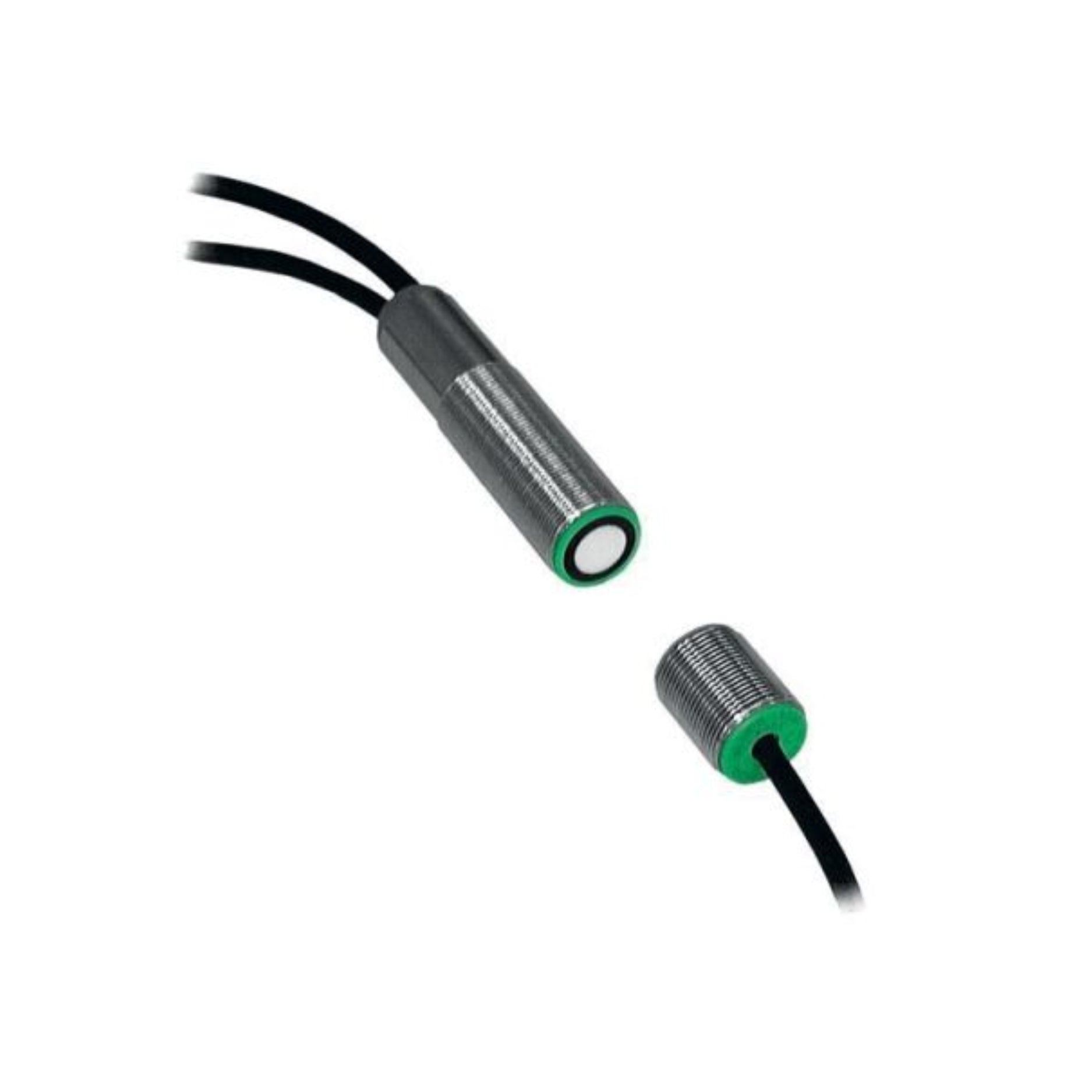

El UDC-18GM-400-3E1 de Pepperl+Fuchs es un sensor ultrasónico de doble hoja especializado, diseñado para la detección precisa de condiciones de una, dos o ninguna hoja en diversos materiales, incluyendo papel y láminas metálicas delgadas. Con un rango de detección de 20 a 60 mm , este sensor garantiza un funcionamiento fiable en aplicaciones donde la detección precisa del material es crucial. Su robusta carcasa con rosca M18 y su grado de protección IP67 lo hacen ideal para entornos industriales exigentes.

Características principales

• Rango de detección: 20 a 60 mm, distancia óptima a 45 mm

• Capacidad de detección: diferencia entre condiciones de ausencia de hojas, hojas individuales y hojas dobles.

• Tipo de salida: Tres salidas NPN normalmente cerradas (NC) para detección de aire (sin hoja), hoja simple y hoja doble

• Carcasa: rosca M18, latón niquelado con componentes de plástico de PBT

• Conexión: Cable de PVC integrado de 2 metros

• Voltaje de funcionamiento: 18 a 30 V CC

• Corriente de suministro sin carga: Menos de 80 mA

• Tiempo de respuesta: Aproximadamente 15 ms para los retardos de encendido y apagado

• Clasificación de protección: IP67, que garantiza la resistencia a la entrada de polvo y agua.

• Rango de temperatura de funcionamiento: 0 °C a +60 °C (32 °F a +140 °F)

• Indicadores: LED verde para detección de hoja única, LED amarillo para detección de aire (sin hoja) y LED rojo para detección de hoja doble

Especificaciones técnicas

• Número de modelo: UDC-18GM-400-3E1

• Frecuencia del transductor: 395 kHz

• Retardo de tiempo antes de la disponibilidad: menos de 500 ms

• Protección contra cortocircuitos y sobrecargas: Sí

• Caída de tensión: ≤ 2 V

• Frecuencia de conmutación: ≤ 33 Hz

• Material de la carcasa: Latón niquelado; componentes de plástico: PBT

• Material de la cara de detección: mezcla de resina epoxi y esfera de vidrio hueca; espuma de poliuretano

• Longitud del cable: 2 metros

• Sección transversal del cable: 0,14 mm²

• Grado de protección: IP67

• Cumplimiento de normas: EN IEC 60947-5-2:2020

• Aprobaciones:

  • UL: Listado cULus, uso general, fuente de alimentación de clase 2

  • CCC: No se requiere para productos con clasificación ≤36 V

Aplicaciones

• Industria de la impresión: Evita la doble alimentación de hojas de papel en las prensas de impresión.

• Manejo de papel: garantiza la detección precisa de hojas simples y dobles en máquinas de encuadernación y clasificación.

• Embalaje: Detecta materiales superpuestos para evitar atascos y errores de alimentación.

• Procesamiento de metales: identifica capas dobles en el manejo de láminas metálicas delgadas para evitar daños al equipo

¿Por qué elegir Pepperl+Fuchs UDC-18GM-400-3E1?

• Detección confiable: distingue con precisión entre condiciones de ausencia de hojas, hojas individuales y hojas dobles.

• Construcción robusta: Carcasa duradera de latón niquelado con clasificación IP67 para uso en entornos hostiles

• Fácil integración: el diseño roscado M18 permite una instalación sencilla en sistemas existentes

• Indicadores claros: Los indicadores LED tricolores brindan información visual inmediata sobre el estado del sensor

• Aplicación versátil: Adecuado para una amplia gama de materiales, incluidos papel, plástico y láminas metálicas delgadas.
