Parker 514C-16-00-00-00

Parker 514C-16-00-00-00 – Descripción general

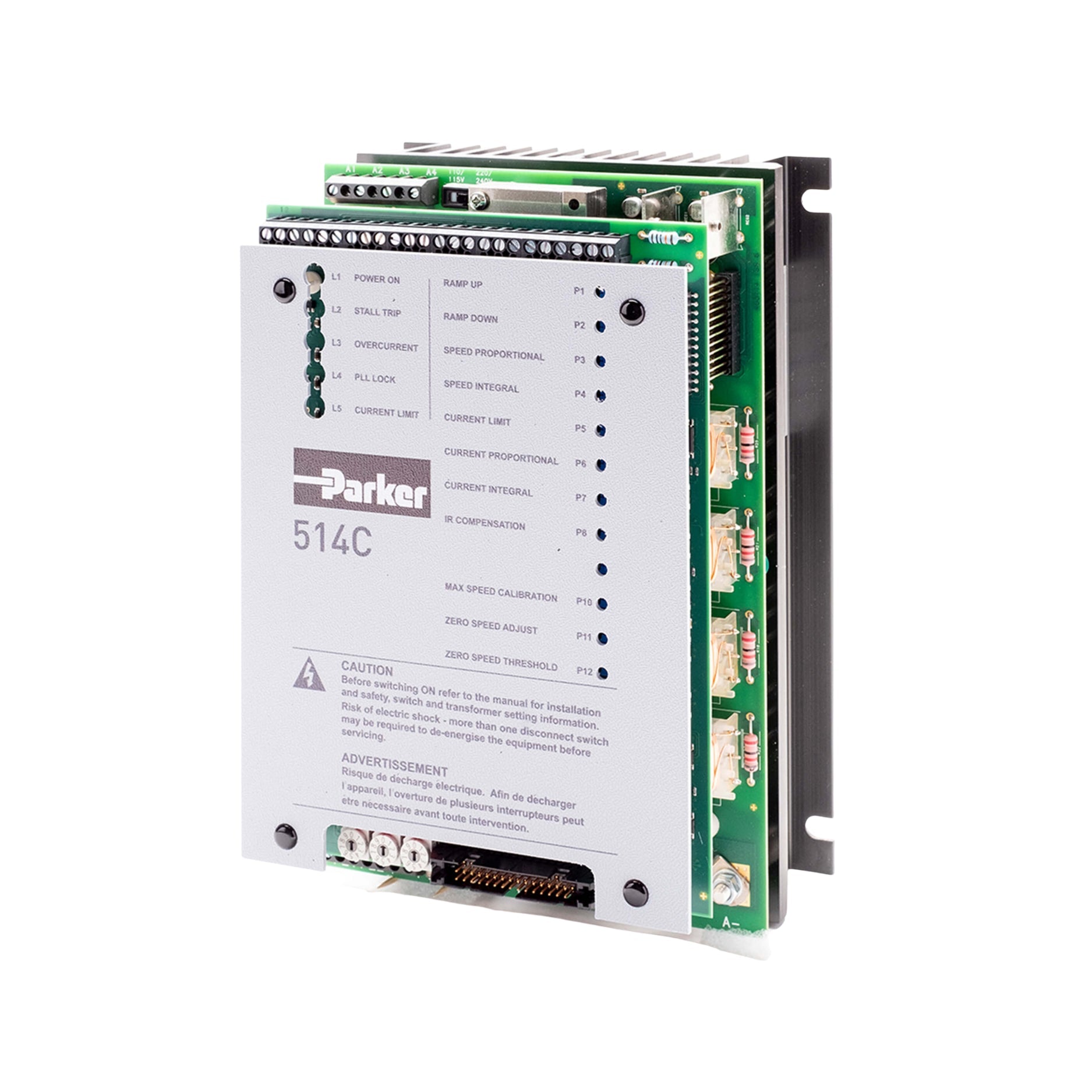

El Parker SSD 514C-16-00-00-00 es un variador de tiristores de CC analógico de cuatro cuadrantes y 16 A, diseñado para sistemas de entrada monofásicos o bifásicos de 110 V, 230 V o 400 V CA. Admite el funcionamiento completo del motor y el frenado regenerativo en ambas direcciones e incluye interfaces de señal totalmente aisladas para una integración segura del sistema. Su diseño compacto para montaje en panel lo hace adecuado para aplicaciones industriales, OEM y de modernización.

Características principales

• Funcionamiento completo en los cuatro cuadrantes (marcha y frenado regenerativo)

• Señales de control analógicas y digitales aisladas.

• Admite rangos de entrada de CA de 110 V, 230 V y 380–415 V.

• Factor de forma compacto para montaje en panel.

• Puente de campo integrado para la flexibilidad del suministro de campo del motor.

• Opciones de retroalimentación: tacómetro o tensión de inducido.

• Capacidad de sobrecarga: 150% durante 60 segundos.

Especificaciones técnicas

• Números de pieza:
  – 514C-16-00-00-00
  – 514C/16/00/00/00

• Corriente de salida: 16 A continua

• Voltaje de alimentación de entrada:
  – 110/120 V CA, monofásica o bifásica
  – 220/240 V CA, monofásica o bifásica
  – 380–415 V CA, monofásica o bifásica
  – 460/480 V CA, monofásica o bifásica (±10%)

• Potencia de salida del motor (típica):
  – Entrada de 400 V CA: ~4,1 kW (5,5 HP) a 320 V CC
  – Entrada de 230 V CA: ~2,3 kW (3 HP) a 180 V CC
  – Entrada de 110 V CA: ~1,2 kW (1,5 HP) a 90 V CC

• Opciones de retroalimentación: Tacómetro o retroalimentación de voltaje de inducido

• Entradas/Salidas de Control:
  – 2 × entradas analógicas de punto de consigna
  – Límite de entrada actual
  – 4 × salidas analógicas (rampa, punto de ajuste total, velocidad real, corriente)
  – 2 × salidas digitales (estado del variador, velocidad cero/punto de consigna)
  – Fuentes de señal de referencia de ±10 V

• Capacidad de sobrecarga: 150 % durante 60 segundos

• Puente de campo: Entrada de CA dedicada para el suministro del campo del motor.

• Tamaño físico: 160 mm (ancho) × 130 mm (profundidad) × 240 mm (alto)

• Montaje: Montaje en panel con fijaciones en centros de 253 × 120 mm.

• Refrigeración: Convección natural, espacio libre de 75 mm por encima y por debajo.

• Temperatura ambiente: Clasificado para 0–40 °C

• Otras especificaciones:
  – Corriente de entrada: ~24 A
  – Pérdida de calor a plena carga: ~75 W

Aplicaciones

• Máquinas herramienta, husillos y accionamientos dinámicos

• Bobinadoras, enrolladoras y sistemas de control de tensión

• Sistemas que requieren un frenado y una regeneración precisos.

• Modernización de variadores de CC antiguos en entornos industriales.

¿Por qué elegir Parker 514C-16-00-00-00?

• Control regenerativo completo de cuatro cuadrantes para la recuperación de energía y un frenado suave.

• Interfaces de señal aisladas para una integración segura.

• Compatibilidad multivoltaje para uso global.

• Diseño compacto adecuado para paneles industriales.

• Rendimiento sólido y probado de la serie Parker SSD.

Ordenar ahora

El variador de CC analógico Parker 514C-16-00-00-00 SSD 514C está en stock y listo para su envío a todo el mundo .

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
