Schneider Electric LMC802CAA10000

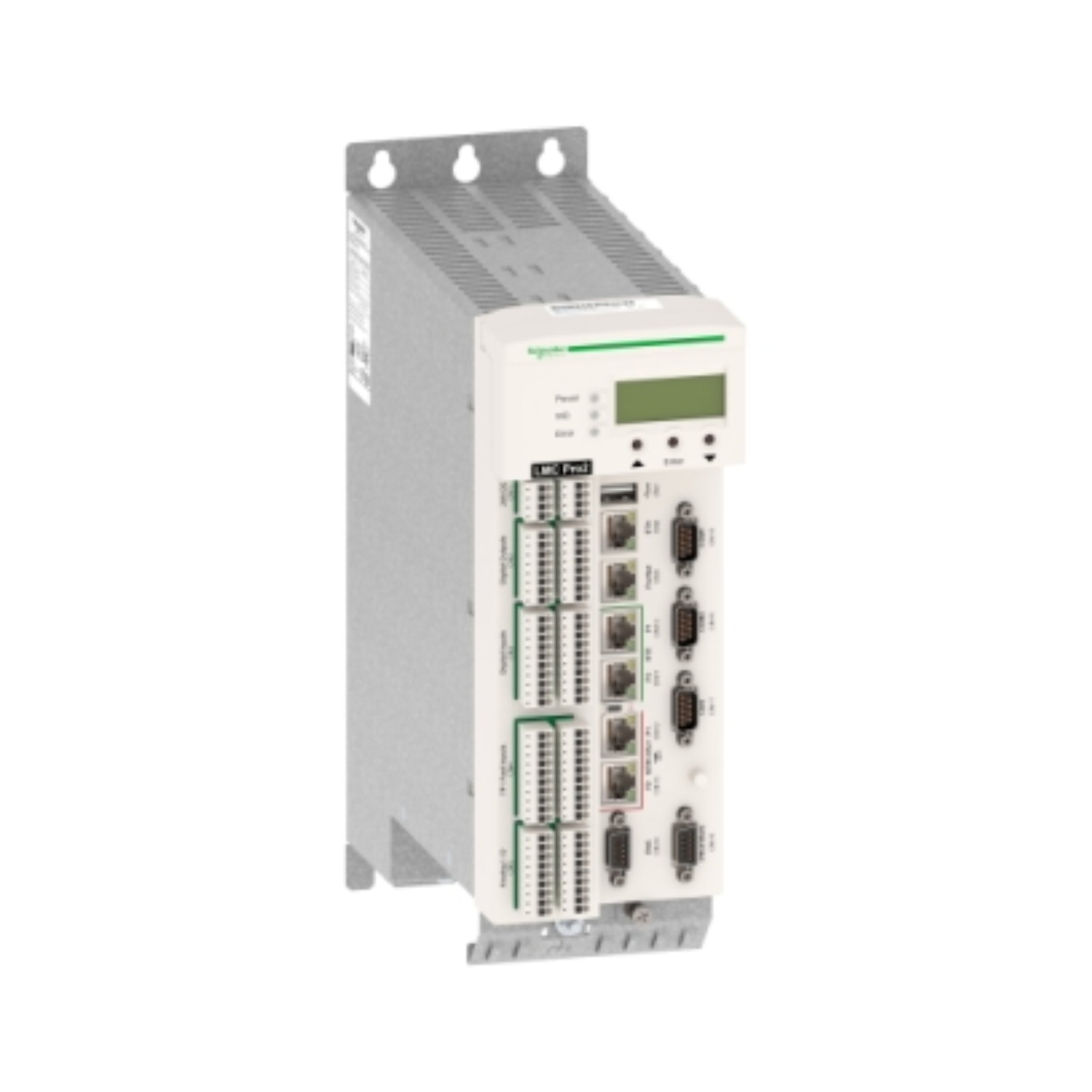

Schneider Electric LMC802CAA10000 – Controlador de movimiento PacDrive 3

Descripción general

El LMC802CAA10000 de Schneider Electric es el controlador más potente de la familia PacDrive 3 , capaz de gestionar hasta 130 ejes de movimiento . Diseñado para sistemas de automatización de alto rendimiento a gran escala, combina una gran flexibilidad de E/S con un amplio soporte de comunicación, lo que lo hace ideal para líneas de envasado, robótica y maquinaria multieje sincronizada.

Cuenta con 20 entradas digitales , 16 salidas digitales , 16 entradas de sonda táctil , 4 entradas de interrupción , además de 2 entradas y 2 salidas analógicas . Alimentado por 24 V CC , el controlador ofrece un consumo de 36 W con 1 GB de RAM DDR3L y 256 kB de NVRAM para garantizar la máxima potencia de procesamiento y estabilidad. Se integra perfectamente con Ethernet, CANopen, Profibus DP, RS232/RS485 y conectividad USB .

Características principales

• Marca: Schneider Electric

• Alcance: PacDrive 3

• Modelo: LMC802CAA10000

• Ejes de movimiento: 130

• Tensión de alimentación nominal: 24 V CC (<1 A)

• Consumo de energía: 36 W

• Memoria: 1 GB de RAM DDR3L, 256 kB de NVRAM

• Lenguajes de programación: SFC, FBD, ST, IL, CFC, LD

• E/S:

  • 20 entradas digitales (IEC 61131-2 Tipo 1)

  • 4 entradas de interrupción

  • 16 entradas de sonda táctil

  • 16 salidas digitales, 250 mA cada una

  • 2 entradas analógicas (±10 V / ±20 mA, resolución de 12 bits)

  • 2 salidas analógicas

• Interfaces:

  • 2 × Ethernet RJ45 (Sercos)

  • 2 × Ethernet RJ45 (RT-Ethernet, tiempo real)

  • 1 × Paquete Ethernet RJ45

  • 1 × Ethernet RJ45 10/100/1000BASE-T (FTP/HTTP)

  • 1 × CAN SUB-D 9 (CANopen)

  • 1 × SUB-D 9 Profibus DP

  • 1 × enlace serie RS232 SUB-D 9 (COM1)

  • 1 × enlace serie RS422/RS485 SUB-D 9 (COM2)

  • 1 puerto codificador maestro SUB-D 9

  • 1 × USB tipo A

Especificaciones técnicas

• Dimensiones (An × Al × Pr): 100 × 310 × 243 mm (3,9 × 12,2 × 9,6 pulgadas)

• Peso neto: 3,5 kg (7,7 lb)

• Peso del embalaje: 4,26 kg (9,39 lb)

• Grado de protección: IP20 (IEC 60529)

• Temperatura de funcionamiento: +5…55 °C (41…131 °F)

• Humedad relativa: 5…95 % sin condensación

• Resistencia a la vibración: 3,5 mm (5–8,4 Hz), 10 m/s² (8,4–150 Hz)

• Resistencia a impactos: 150 m/s² durante 6 ms

• Normas: IEC 61131-2, UL 508C, CSA C22.2

• Certificaciones: CE, CSA, EAC, cULus

Aplicaciones

• Robótica multieje de alto rendimiento

• Sistemas de envasado sincronizado a gran escala

• Maquinaria compleja de procesamiento y montaje

• Automatización avanzada que requiere E/S digitales y analógicas

• Control de movimiento en red con Profibus DP, CANopen y Ethernet

¿Por qué elegir Schneider Electric LMC802CAA10000?

• Control líder en la industria de hasta 130 ejes de movimiento

• Amplio conjunto de E/S de sonda táctil, analógica y digital

• Memoria y procesamiento potentes para sistemas exigentes

• Amplio apoyo comunicacional para la integración global

• Confiabilidad y certificaciones de Schneider Electric

Ordene ahora

El controlador de movimiento PacDrive 3 LMC802CAA10000 de Schneider Electric está disponible y se envía a todo el mundo.
