Mitsubishi CM150E3U-12H

Mitsubishi CM150E3U-12H

Descripción general

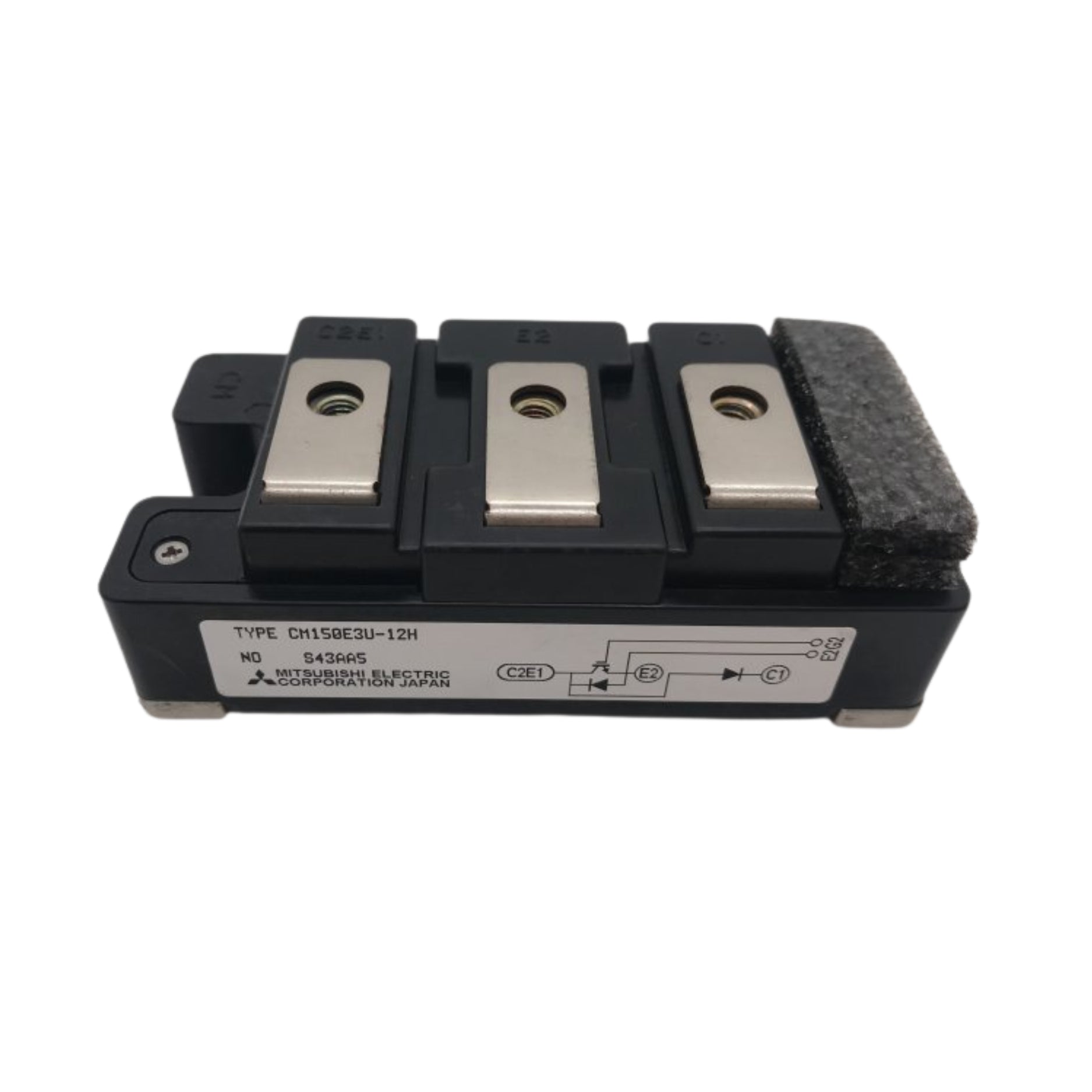

El Mitsubishi CM150E3U-12H es un módulo de potencia IGBT único con capacidad para 150 A y 600 V, que ofrece conmutación de alta velocidad y bajas pérdidas de conducción. Diseñado con baja tensión de saturación y placa base aislada, este módulo es ideal para electrónica de potencia compacta y de alta eficiencia. Su robusto encapsulado para montaje en chasis garantiza una fiabilidad duradera en entornos industriales.

Características principales

• Configuración de un solo IGBT

• Corriente del colector: 150 A

• Tensión colector-emisor: 600 V

• VCE(sat) bajo para una alta eficiencia

• Diodo de rueda libre integrado

• Placa base aislada para una disipación de calor optimizada

• Construcción robusta de montaje en chasis

• Compacto y confiable para sistemas OEM y de modernización

Especificaciones técnicas

• Número de pieza: CM150E3U-12H

• Configuración: IGBT único con diodo

• Corriente del colector: 150 A

• Tensión colector-emisor: 600 V

• VCE(sat): ~2,0 V a corriente nominal

• Voltaje de puerta-emisor: ±20 V

• Resistencia térmica (caja de unión): ~0,18 °C/W

• Velocidad de conmutación: rápida

• Tipo de montaje: Montaje en chasis (base aislada)

• Temperatura de funcionamiento: –40 °C a +150 °C

• Tipo de paquete: Módulo de potencia

• Peso: Aprox. 250–300 g

Aplicaciones

• Inversores de propósito general

• Accionamientos de motores y robótica

• Máquinas de soldadura industriales

• UPS y sistemas de energía de respaldo

• Sistemas de control de automatización

¿Por qué elegir el CM150E3U-12H?

• IGBT eficiente y compacto para aplicaciones de 600 V

• La calidad confiable de semiconductores de Mitsubishi

• Diseño térmico confiable con base aislada

• Fácil de integrar en carcasas compactas

• Rendimiento duradero en condiciones industriales.

Ordene ahora

El módulo IGBT Mitsubishi CM150E3U-12H está disponible y se envía a todo el mundo.

Este producto forma parte de nuestra colección de módulos IGBT Mitsubishi, diseñados para una conversión de energía de alta eficiencia y un rendimiento fiable en la automatización industrial. Explore la gama completa de módulos IGBT Mitsubishi .

Explora los componentes de electrónica de potencia Categoría principal para descubrir diodos, tiristores, GTO, MOSFET y otras soluciones de semiconductores.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
