Mitsubishi CM100TF-12H

Mitsubishi CM100TF-12H

Descripción general

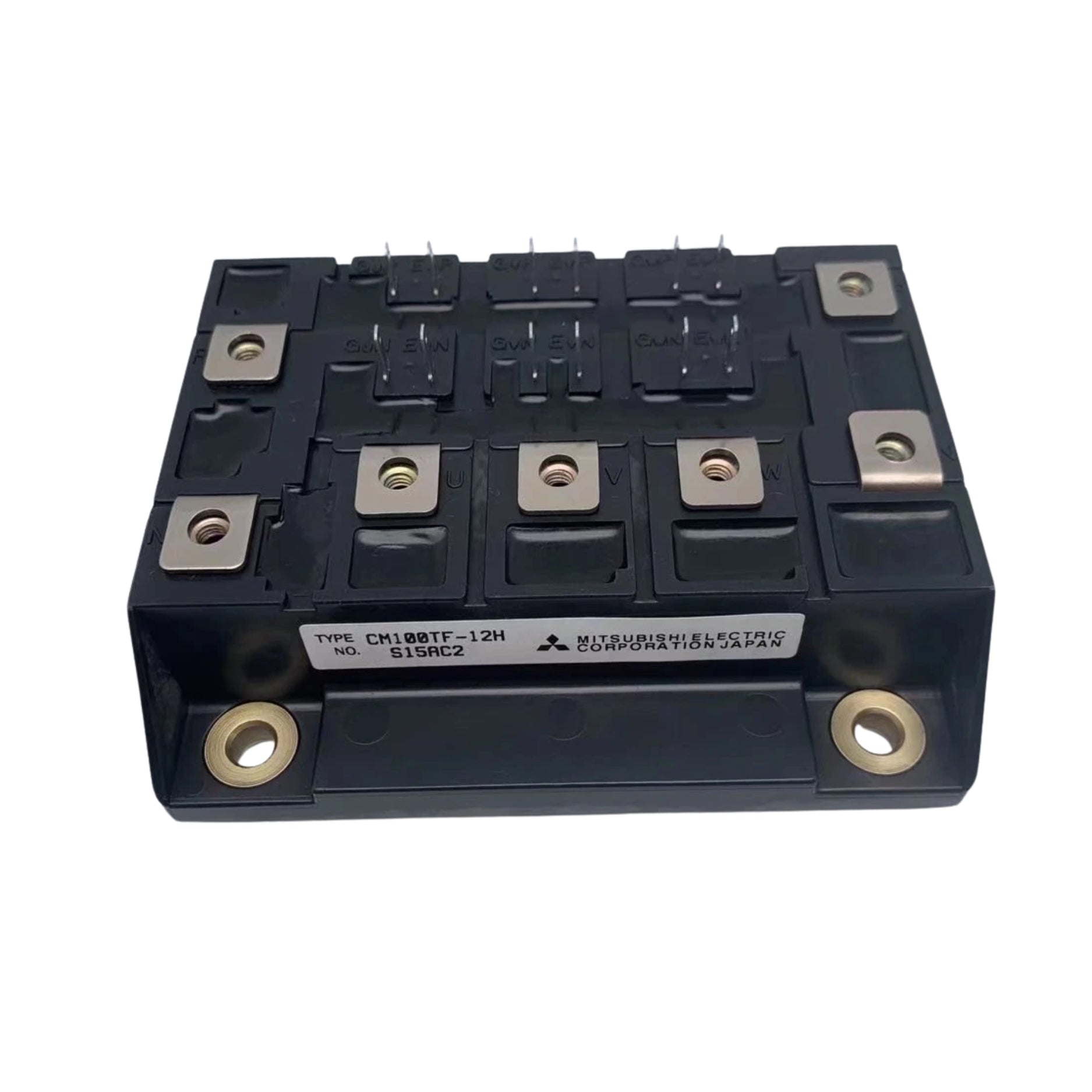

El Mitsubishi CM100TF-12H es un módulo IGBT individual con capacidad para 100 A y 600 V, diseñado para la conmutación de potencia de rango medio en sistemas industriales y de automatización. Presenta una estructura IGBT planar con un rendimiento de conmutación rápido y un diodo de rueda libre integrado. Su base aislada y su robusto encapsulado para montaje en chasis garantizan un funcionamiento fiable en entornos exigentes.

Características principales

• Configuración de un solo IGBT

• Corriente nominal: 100 A

• Tensión colector-emisor: 600 V

• Diodo de rueda libre incorporado

• Rendimiento de conmutación rápido

• Placa base aislada para mayor eficiencia térmica

• Soporte de chasis resistente para una fácil instalación

• Ideal para aplicaciones de potencia media

Especificaciones técnicas

• Número de pieza: CM100TF-12H

• Configuración: IGBT único con diodo

• Corriente del colector: 100 A

• Tensión colector-emisor: 600 V

• VCE(sat): ~1,8–2,0 V a corriente nominal

• Voltaje de puerta-emisor: ±20 V

• Velocidad de conmutación: rápida

• Resistencia térmica (caja de unión): ~0,29 °C/W

• Tipo de montaje: Montaje en chasis (base aislada)

• Temperatura de funcionamiento: –40 °C a +150 °C

• Tipo de paquete: Módulo IGBT industrial

• Peso: Aprox. 200–250 g

Aplicaciones

• Inversores de propósito general

• Accionamientos de motores de CA

• Equipo de soldadura

• Convertidores de potencia

• Sistemas de automatización industrial

¿Por qué elegir el CM100TF-12H?

• Calidad y durabilidad de Mitsubishi

• Conmutación de potencia rápida y eficiente

• Adecuado para diseños de inversores compactos.

• Fácil de montar y enfriar.

• Confiable para uso industrial a largo plazo

Ordene ahora

El módulo IGBT Mitsubishi CM100TF-12H está disponible y se envía a todo el mundo.

Este producto forma parte de nuestra colección de módulos IGBT Mitsubishi, diseñados para una conversión de energía de alta eficiencia y un rendimiento fiable en la automatización industrial. Explore la gama completa de módulos IGBT Mitsubishi .

Explora los componentes de electrónica de potencia Categoría principal para descubrir diodos, tiristores, GTO, MOSFET y otras soluciones de semiconductores.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
