Allen-Bradley 1738-IE2CM12 | Entradas de corriente analógicas ArmorPoint 2

Allen-Bradley 1738-IE2CM12 | Módulo de entrada de corriente analógica ArmorPoint de 2 canales con conectores M12

Descripción general

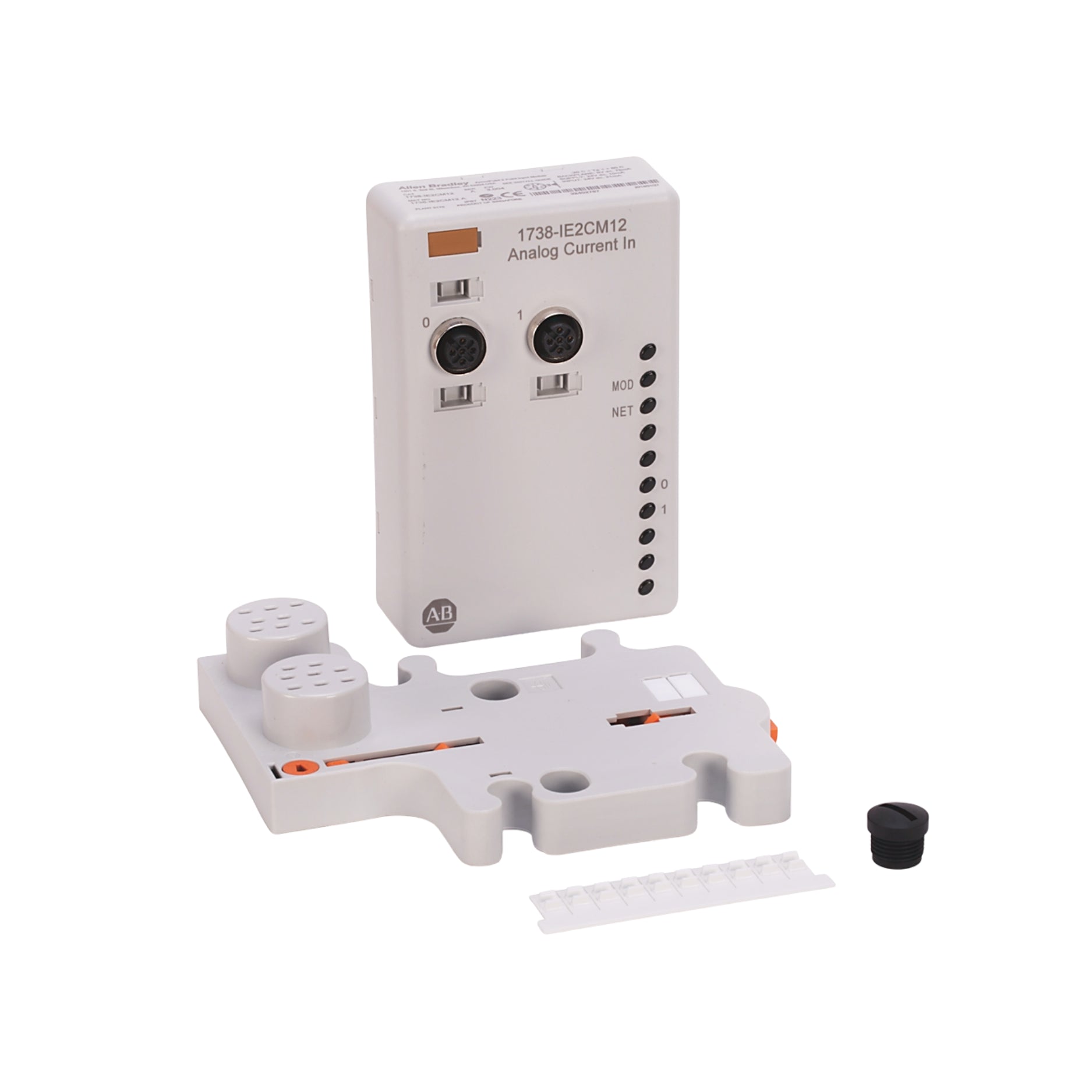

El Allen-Bradley 1738-IE2CM12 es un módulo de entrada analógica ArmorPoint I/O diseñado para proporcionar dos entradas de corriente unipolares para sistemas de 24 V CC. Equipado con conectores M12 , este módulo garantiza conexiones seguras y fiables en entornos industriales. Su carcasa con clasificación IP67 permite el montaje directo en la máquina sin necesidad de carcasas adicionales.

Características principales

• Configuración de entrada:

  • Dos entradas de corriente de un solo extremo

  • Rangos de señal: 4–20 mA y 0–20 mA

• Tipo de conector:

  • Conectores de desconexión rápida estilo Micro M12 DC para un cableado seguro y eficiente

• Diseño industrial robusto:

  • Clasificación IP67 para protección contra la entrada de polvo y agua.

  • Adecuado para entornos hostiles sin carcasas adicionales.

• Alta precisión y resolución:

  • Resolución de 16 bits con una precisión de ±0,1 % de escala completa a 25 °C

• Rendimiento eficiente:

  • Tiempo de respuesta de paso de entrada de 70 ms con ajuste de filtro de muesca de 60 Hz

  • Tipo de conversión Delta-Sigma para mediciones precisas

Especificaciones técnicas

• Modelo: 1738-IE2CM12

• Rangos de señal de entrada:

  • 4–20 mA

  • 0–20 mA

• Resolución: 16 bits (0,32 µA/cuenta sobre 21 mA)

• Precisión absoluta: ±0,1 % de escala completa a 25 °C

• Respuesta de paso de entrada (por canal):

  • Filtro de muesca de 70 ms a 60 Hz (predeterminado)

  • Filtro de muesca de 80 ms a 50 Hz

  • Filtro de muesca de 16 ms a 250 Hz

  • Filtro de muesca de 8 ms a 500 Hz

• Tipo de conversión de entrada: Delta-Sigma

• Consumo actual:

  • POINTBus: 75 mA

  • Fuente de alimentación CC externa: 10 mA a 24 V CC

• Disipación de potencia: 0,6 W máximo a 28,8 V CC

• Calificaciones ambientales:

  • Temperatura de funcionamiento: -20 °C a +60 °C (-4 °F a +140 °F)

  • Temperatura de almacenamiento: -40 °C a +85 °C (-40 °F a +185 °F)

  • Humedad relativa: 5% a 95% sin condensación

  • Impacto: 30 g en funcionamiento, 50 g sin funcionamiento

  • Vibración: 5 g a 10–500 Hz

• Certificaciones:

  • Listado por UL

  • Marcado CE

  • C-Tick

Aplicaciones

• Sistemas de automatización industrial:

  • Facilita la adquisición precisa de señales analógicas de dispositivos de campo como sensores y transductores.

• Aplicaciones en máquina:

  • Adecuado para montaje directo en maquinaria, lo que reduce la complejidad y el coste de instalación.

• Entornos industriales hostiles:

  • Diseñado para soportar la exposición al polvo, la humedad y otras condiciones difíciles.

Ordene ahora

Disponible y con envío a todo el mundo. Para obtener ayuda con la integración en su sistema de E/S ArmorPoint actual o para hablar sobre las necesidades específicas de su aplicación, póngase en contacto con nuestro equipo de ventas.

Producto NUEVO en su embalaje original sellado. El producto puede ser de una versión o diseño anterior. El embalaje puede presentar marcas, signos de decoloración y desgaste. Garantía de DDPARTSSOLUTION : 1 año. La garantía y el soporte del fabricante no aplican.
