Conecte el 1769-L24ER-QBFC1B al 1734-AENTR POINT I/O – Guía completa
DANIEL GOMES | |

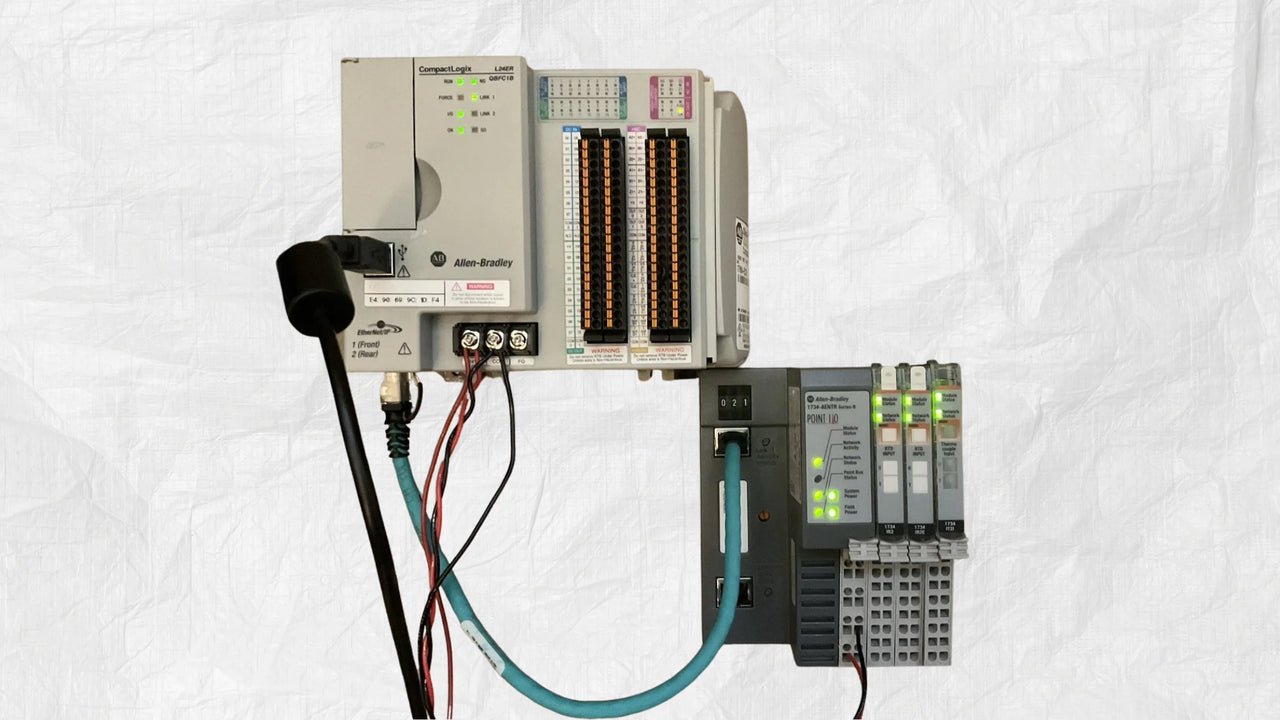

🔧 Paso a paso: Conecte 1769-L24ER-QBFC1B a POINT I/O usando 1734-AENTR
📦 Hardware necesario (todo disponible en stock):
🔌 Paso 1: Encienda y configure el controlador CompactLogix
-
Monte el 1769-L24ER-QBFC1B en un carril DIN.
-
Conecte la alimentación (24 VCC) al controlador.
-
Conecte su PC a través de Ethernet a uno de los puertos del controlador.
-
Inicie el servidor BOOTP/DHCP o utilice Studio 5000 para asignar una dirección IP estática al controlador.
-
Abra Studio 5000 y cree un nuevo proyecto seleccionando:
-
Controlador: 1769-L24ER-QBFC1B
-
Versión de firmware: (coincide con la versión del controlador, por ejemplo, v32)
-
🌐 Paso 2: Configurar la red EtherNet/IP
-
Asigne una IP estática al adaptador 1734-AENTR mediante BOOTP o conmutadores rotativos.
-
Asegúrese de que ambos dispositivos (L24ER y AENTR) estén en la misma subred (por ejemplo, 192.168.1.x).
-
Conecte un cable Ethernet del puerto 1 del L24ER al puerto 1 del 1734-AENTR.
🧩 Paso 3: Ensamblar físicamente los módulos POINT I/O
-
Monte el 1734-AENTR en un riel DIN.
-
Conecte el módulo de fuente de alimentación POINT I/O (por ejemplo, 1734-EP24DC).
-
Encaje los módulos base (por ejemplo, 1734-TOP).
-
Conecte cada módulo en este orden:
⚠️ Consejo: Siempre haga coincidir cada módulo con su base de terminal correspondiente (por ejemplo, IR2 con 1734-TOP).
🖥️ Paso 4: Agregue el 1734-AENTR al árbol de E/S de Studio 5000
-
En su proyecto de Studio 5000, expanda Configuración de E/S .
-
Haga clic derecho en EtherNet/IP → Nuevo módulo .
-
Buscar y seleccionar:
-
1734-AENTR (seleccione la revisión correcta)
-
-
Ingresar:
-
Nombre:
POINTIO_Adapter(o su nombre personalizado) -
Dirección IP: la misma que la configuraste
-
Tamaño del chasis: Número de módulos conectados (por ejemplo, 3 para IR2, IR2E, IT2I)
-
Ranura: Siempre 0 para el adaptador AENTR
-
📥 Paso 5: Agregar módulos secundarios (IR2, IR2E, IT2I)
-
Haga clic derecho en el módulo AENTR → Nuevo módulo .
-
Agregar:
-
1734-IR2 → Ranura 1
-
1734-IR2E → Ranura 2
-
1734-IT2I → Ranura 3
-
-
Para cada módulo:
-
Seleccione el número de catálogo y la revisión correctos
-
Coincida con el tipo de cableado: voltaje o termopar
-
Definir el formato de los datos de entrada (por ejemplo, unidades de ingeniería o sin procesar)
-
🟢 Paso 6: Comprobaciones finales y descarga
-
Guarde y compile el proyecto.
-
Conecte todos los dispositivos y enciéndalos.
-
Descargue el proyecto al controlador CompactLogix.
-
Luces de estado del módulo de monitor:
-
Verde sólido = buena comunicación
-
Intermitente = configuración faltante
-
-
Utilice etiquetas de controlador para verificar datos de E/S.
✅ Experiencia en la que puede confiar
-
Experiencia: Ayudamos a ingenieros de automatización de todo el mundo a construir arquitecturas escalables CompactLogix + POINT I/O.
-
Stock disponible: todos los productos listados están en stock y se envían a todo el mundo en cuestión de días.
-
Autoridad: Solo vendemos módulos Allen-Bradley 100% probados y originales.
-
Confianza: Respuesta rápida, inventario real y soporte de garantía en todas las piezas.
🔗 Familias de productos relacionadas
❓ FAQ: Preguntas comunes
P1: ¿Puedo agregar más módulos al 1734-AENTR más adelante?
Sí, puede ampliar hasta 63 módulos POINT I/O por adaptador, dependiendo de los límites de energía y ancho de banda.
P2: ¿Necesito archivos EDS para agregar estos módulos en Studio 5000?
Las versiones más recientes incluyen los archivos EDS. De lo contrario, puede descargarlos del Centro de Descargas de Compatibilidad de Productos (PCDC) de Rockwell.
P3: ¿Qué sucede si el AENTR pierde energía?
Todos los datos de E/S se pierden hasta que se restablece la alimentación y se reanuda la comunicación. El controlador mostrará un fallo de comunicación si no se gestiona en la lógica.
P4: ¿Puedo conectar en cadena otro adaptador usando el segundo puerto?
Sí, el segundo puerto del 1734-AENTR admite topologías lineales y DLR (anillo a nivel de dispositivo) para redundancia.
