WAGO 750-833

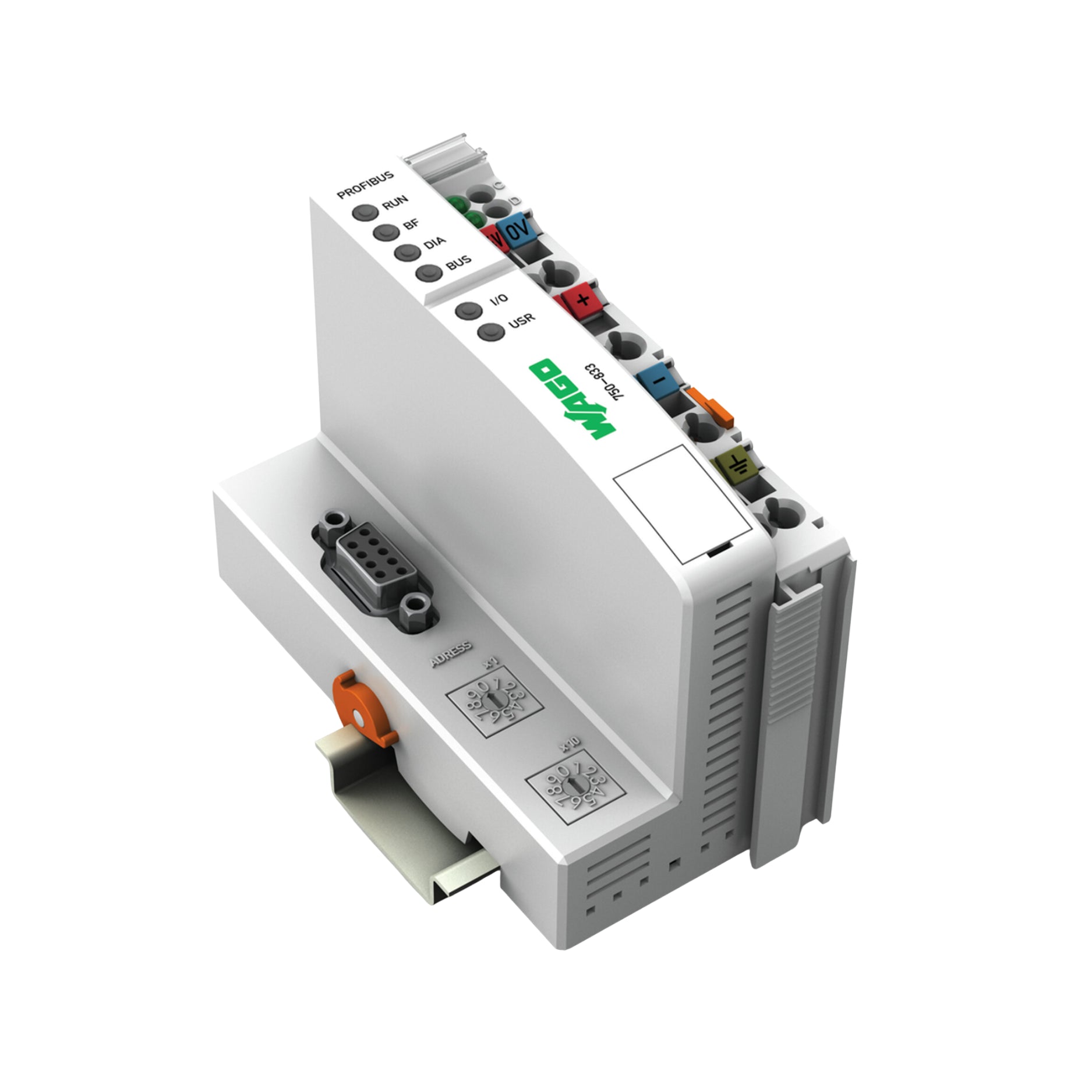

WAGO 750-833 – Controlador PROFIBUS DP/V1 (Escravo)

Visão geral

O WAGO 750-833 é um controlador PROFIBUS DP/V1 autônomo (escravo) que combina CPU, comunicação fieldbus e interface de E/S em um único dispositivo. Ele suporta linguagens de programação IEC-61131-3 e permite que o programa do usuário acesse tanto os dados do fieldbus quanto os dados de E/S locais. É adequado para controle descentralizado, reduzindo a carga em um PLC central, realizando pré-processamento em campo e mantendo instalações compactas.

Principais características

• Comunicação escrava PROFIBUS DP/V1

• Programação compatível com IEC-61131-3 (IL, LD, FBD, ST, SFC, CFC)

• Tempo de ciclo rápido (< 3 ms sob carga típica)

• Suporta até 63 módulos de E/S por nó.

• Alta capacidade de dados: processa imagens de até 244 bytes de entrada / 244 bytes de saída.

• Configuração rotativa ou DIP para endereço de nó, taxa de transmissão, etc.

• LEDs indicadores de status: RUN (Executado), Falha no barramento, Diagnóstico, E/S, etc.

• Isolamento da alimentação de campo e da alimentação do sistema (≈ 500 V)

Especificações técnicas

Número da peça: 750-833
Tipo de dispositivo: Controlador PROFIBUS DP/V1 (Escravo)
CPU: 16 bits
Memória do programa: ≈ 128 kB
Memória de dados (RAM): ≈ 64 kB
Memória de software não volátil: ≈ 8 kB
Processamento de entrada Fieldbus: Imagem: Máx. 244 bytes
Imagem do processo de saída do barramento de campo: Máximo de 244 bytes
Número máximo de módulos de E/S Fieldbus: 63
Número máximo de pontos de E/S: até 6.000 (com configuração adequada)
Taxa de transmissão: 9,6 kBaud … 12 MBaud
Comprimento máximo do segmento de ônibus: aproximadamente 1.200 m
Tensão de alimentação (sistema, CPU local): 24 VCC (-25% … +30%)
Tensão de alimentação de campo: 24 VCC através de contatos de jumper de alimentação
Consumo de corrente (lado de 5 V do sistema): ~200 mA
Consumo de corrente (lado do campo de 24 V, sob carga): ~500 mA
Capacidade dos contatos do jumper de alimentação: ~10 A
Tensão de isolamento entre o sistema e o campo: ~500 V
Tipos de conexão: D-Sub de 9 pinos para PROFIBUS; CAGE-CLAMP® para alimentação de sistema e de campo; Conector macho de 4 polos para configuração.
Tamanho do condutor sólido/flexível: 0,08 … 2,5 mm² (AWG 28 … 14)
Comprimento da decapagem do fio: ~8 … 9 mm
Largura: ~50,5 mm
Altura: ~100 mm
Profundidade: ~71,1 mm
Altura a partir da borda superior do trilho DIN: ~63,9 mm
Temperatura de operação: 0 °C … +55 °C
Temperatura de armazenamento: -25 °C … +85 °C
Classificação de proteção: IP20
Grau de Poluição: 2

Aplicações

• Nós escravos PROFIBUS DP em sistemas industriais distribuídos

• Controle de E/S descentralizado com pré-processamento para reduzir a carga do processador mestre.

• Ambientes que necessitam de E/S mista digital/analógica com alta capacidade de dados.

• Aplicações onde são necessários controle local compacto e estado tolerante a falhas.

Por que escolher o WAGO 750-833?

• Combina o controle de barramento de campo e E/S local em uma única unidade, economizando em hardware e cabeamento.

• Alta capacidade de processamento de imagens para layouts de E/S de grande porte.

• Bom desempenho em altas taxas de transmissão com estabilidade comprovada.

• Um forte isolamento protege os componentes eletrônicos do sistema contra interferências de campo.

• Ampla certificação industrial e flexibilidade de montagem

Faça seu pedido agora

O WAGO 750-833 faz parte da linha de produtos WAGO I/O System 750 e está disponível para compra. Envio para todo o mundo.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
