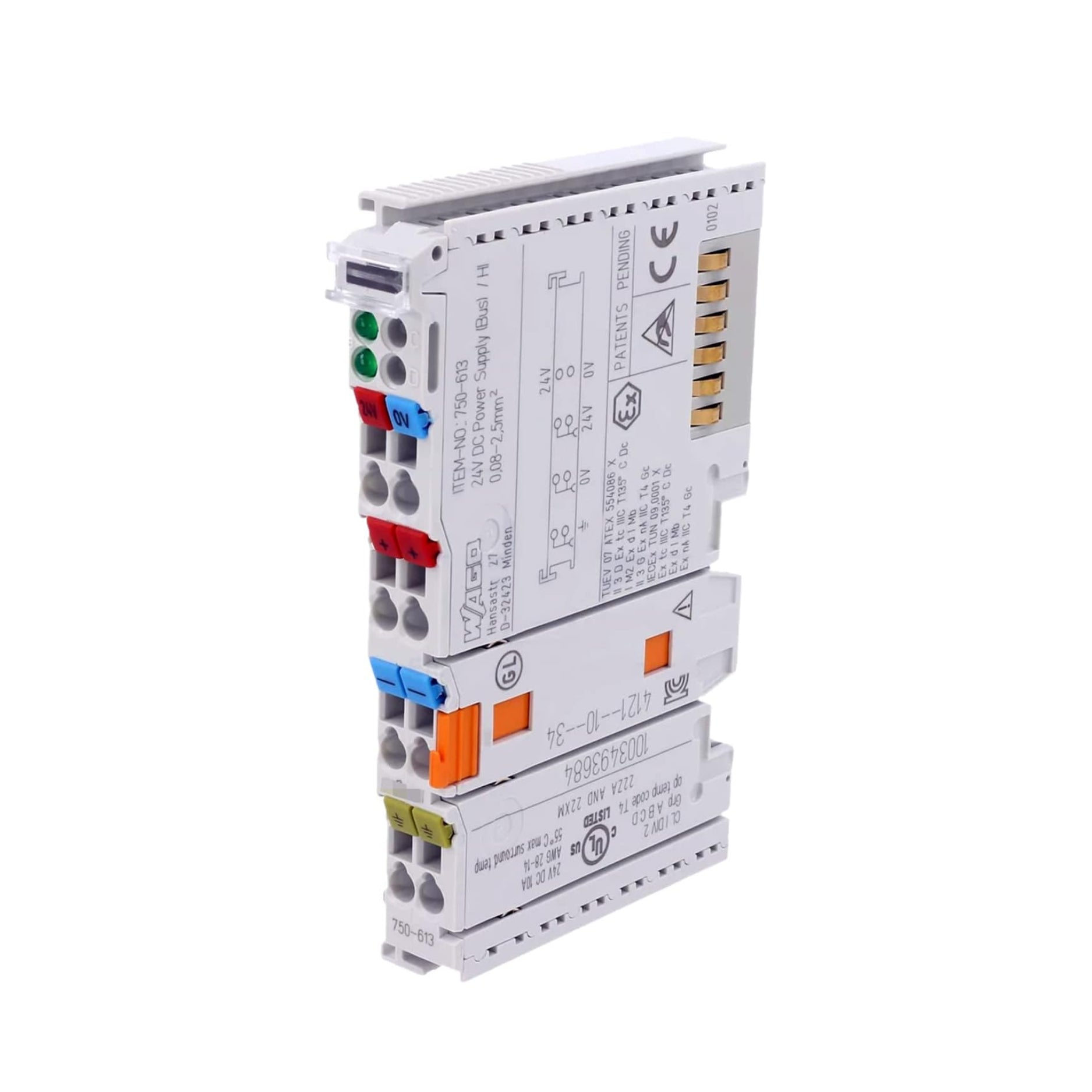

WAGO 750-613 – Fonte de alimentação do sistema (Módulo de alimentação do barramento)

Visão geral

O WAGO 750-613 é um módulo de alimentação de sistema projetado para fornecer 24 VCC aos módulos de E/S downstream nos nós do sistema de E/S WAGO 750/753. Ele aumenta a corrente de alimentação do sistema em 2 A e inclui contatos de jumper de alimentação no lado de campo para distribuir 24 V aos módulos de E/S. O módulo possui LEDs indicadores de status para alimentação do sistema e de campo, resistência robusta a condições ambientais adversas e EMC, sendo adequado para aplicações industriais e marítimas.

Principais características

• Aumenta o fornecimento do sistema do nó em 2 A

• Fornece alimentação de 24 V no lado do campo com isolamento galvânico através de jumpers de alimentação.

• Contatos de jumper de alimentação tipo mola com autolimpeza

• Indicadores LED: um para a tensão de alimentação do sistema, um para a tensão de alimentação do campo.

• Largura do módulo compacto ~12 mm

• Suporta fluxo de corrente de até 10 A através de jumpers de alimentação.

• Alta resistência climática e aprovações para uso industrial, marítimo e em áreas classificadas como perigosas.

Especificações técnicas

Número da peça: 750-613
Função: Módulo de alimentação de sistema/barramento
Tensão de alimentação do sistema: 24 VCC (nominal)
Tolerância de tensão permitida: −25% … +30%
Corrente de alimentação do campo reforçada (via módulo): +2 A acima do que o acoplador do barramento de campo fornece.
Corrente máxima através dos contatos do jumper de alimentação: 10 A
Corrente máxima de entrada (alimentação do sistema): ~500 mA a 24 V
Eficiência (típica com carga nominal): ~90%
Largura: 12 mm
Altura (a partir da borda superior do trilho DIN padrão): ~64 mm
Profundidade: ~100 mm
Peso: ~55 g
Temperatura de operação: 0 … +55 °C
Temperatura de armazenamento: −25 … +85 °C
Classificação de proteção: IP20
Grau de Poluição: 2
Conexão de fios (lado do campo e lado do sistema): Terminais de fixação por mola CAGE-CLAMP®
Faixa de tamanho do condutor: 0,08 … 2,5 mm² (AWG 28 … 14)
Comprimento da decapagem do fio: 8 a 9 mm
Resistência ambiental: Vapor/gás ácido conforme normas IEC; vibração de 4 g / choque de 15 g

Aplicações

• Fornecimento de energia extra de 24 V para módulos de E/S em nós WAGO onde a alimentação do acoplador padrão é insuficiente.

• Utilização em sistemas de E/S analógicos/digitais mistos com maior consumo de corrente.

• Instalações industriais e marítimas que necessitam de distribuição de energia robusta em racks de E/S.

• Sistemas onde são necessários distribuição e isolamento de energia limpa no lado do campo.

Por que escolher o WAGO 750-613?

• Aumenta significativamente a capacidade (2 A) da alimentação do sistema sem a necessidade de módulos de potência externos.

• Uma fonte de alimentação de campo sólida e com isolamento galvânico garante segurança e integridade do sinal.

• O sólido desempenho ambiental e as certificações tornam-no confiável mesmo em condições mais adversas.

• O tamanho compacto contribui para manter a modularidade e a eficiência do espaço.

Faça seu pedido agora

O WAGO 750-613 faz parte da família de produtos WAGO I/O System 750/753 e está disponível para compra. Envio para todo o mundo.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
