WAGO 750-606

WAGO 750-606 – Fonte de alimentação Ex i 24 VCC com diagnóstico

Visão geral

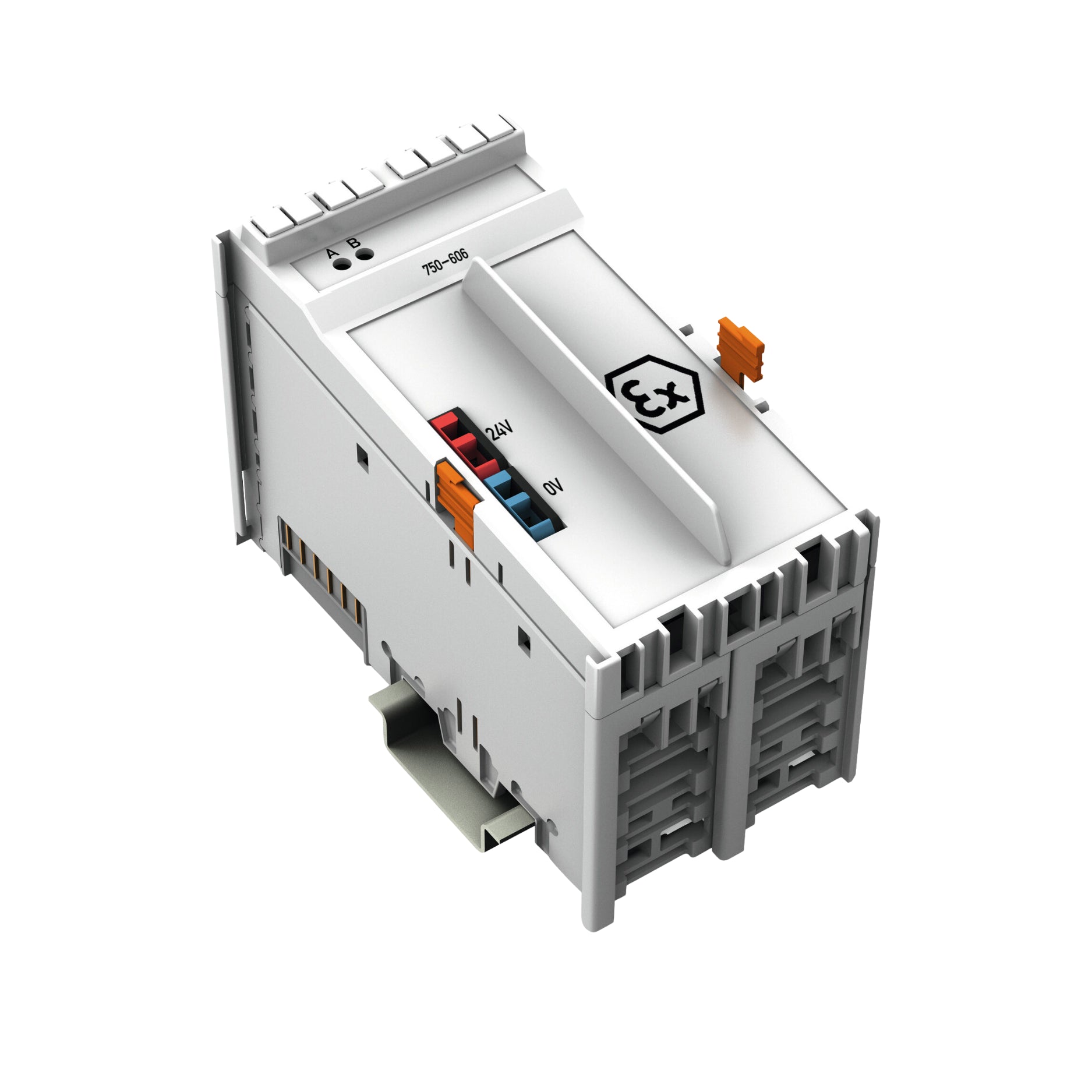

O WAGO 750-606 é um módulo de alimentação Ex-i (intrinsecamente seguro) de 24 VCC projetado para alimentar módulos intrinsecamente seguros no sistema de E/S WAGO 750. Ele isola o segmento intrinsecamente seguro das partes não seguras, monitora o status da saída e possui desconexão automática em caso de sobrecarga ou curto-circuito. Projetado para uso industrial e em áreas classificadas como perigosas, com recursos de diagnóstico e proteção integrados.

Principais características

• Segmento de saída intrinsecamente seguro (Ex i)

• Diagnóstico indicando falha na tensão de entrada e acionamento do fusível.

• Desligamento automático da saída em caso de sobrecarga ou curto-circuito, com reativação automática após aproximadamente 10 segundos.

• Dois contatos de jumper de alimentação para fornecimento de energia de campo aos módulos Ex i

• Indicadores LED: verde para tensão de entrada válida; bicolor verde/vermelho para indicar presença ou ausência de saída.

• Lados de entrada e saída isolados eletricamente

Especificações técnicas

Número da peça: 750-606
Tipo de saída: Intrinsicamente segura (Ex i) 24 VCC
Corrente máxima de saída: 1,0 A
Tensão de entrada: 24 VCC (-25 … +30 %)
Tensão de alimentação de campo para módulos Ex i: aprox. 26,8 V (sob nível de proteção ia)
Tensão de alimentação do sistema: 5 VCC através de contatos de dados internos.
Consumo de corrente (lado do sistema de 5 V): aprox. 7,5 mA
Consumo de energia (máx.): 29 W
Perda de potência (Pl): < 5 W
Número de contatos de saída do jumper de alimentação: 2
Capacidade de condução de corrente dos cabos de alimentação: 1 A
Bits de diagnóstico: 2 bits (falha na tensão de entrada, fusível acionado)
Tecnologia de conexão: terminais CAGE-CLAMP®
Tamanho do condutor (sólido / flexível): 0,08 … 1,5 mm² (AWG 28 … 14)
Comprimento da decapagem do fio: 5 a 6 mm
Dimensões físicas (L × A × P): 48 × 100 × 70,9 mm
Profundidade a partir da borda superior do trilho DIN: ~63,7 mm
Temperatura de operação: 0 … +55 °C
Temperatura de armazenamento: −25 … +85 °C
Classificação de proteção: IP20
Grau de Poluição: 2
Altitude: até 2000 m sem redução de potência
Resistência à vibração: 4 g
Resistência a impactos: 15 g

Aplicações

• Fonte de alimentação para módulos intrinsecamente seguros em áreas classificadas como perigosas.

• Sistemas de automação que necessitam de isolamento entre segmentos seguros e não seguros

• Ambientes que exigem diagnóstico e desligamento automático de segurança

• Utilize com módulos de E/S mistos onde os limites de tensão de segurança devem ser rigorosamente mantidos.

Por que escolher o WAGO 750-606?

• Fornece saída Ex-i segura e certificada para módulos em áreas classificadas como perigosas.

• O feedback de diagnóstico ajuda a identificar precocemente a perda de tensão de entrada ou problemas com fusíveis.

• O desligamento automático em caso de falha protege o sistema e permite uma recuperação segura.

• Design compacto e robusto, adequado para instalações industriais em trilhos.

Faça seu pedido agora

O WAGO 750-606 faz parte da linha de produtos WAGO I/O System 750 e está disponível para compra. Envio para todo o mundo.
