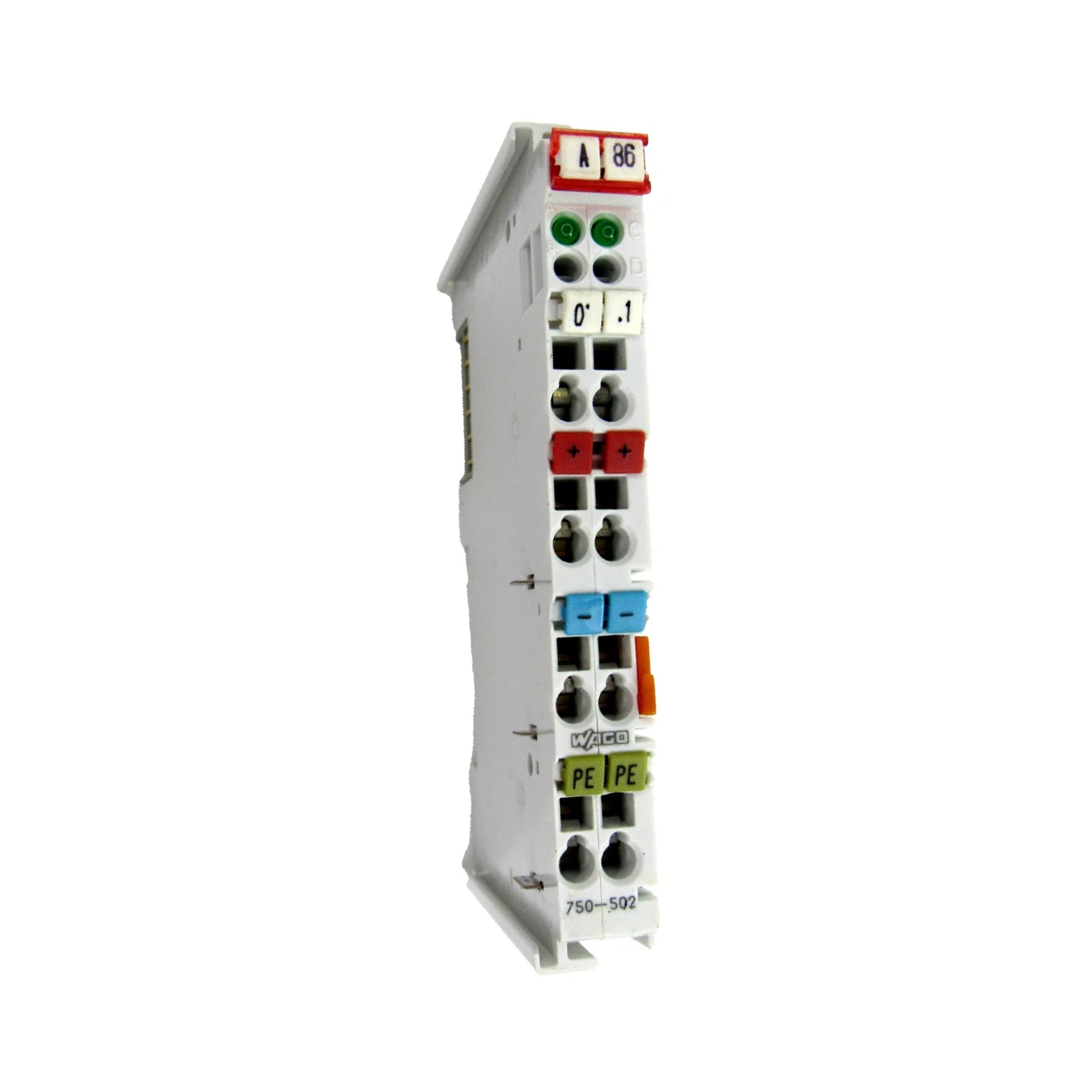

WAGO 750-502

WAGO 750-502 – 2 Saídas Digitais (24 VCC, 2,0 A)

Visão geral

O módulo de saída digital WAGO 750-502 oferece dois canais de alta tensão para chaveamento de cargas de 24 VCC. Cada canal tem capacidade para 2,0 A, com proteção contra curto-circuito e indicação de status por LED. Ele oferece isolamento elétrico entre os lados do sistema e do campo, tornando-o adequado para controle de carga confiável em ambientes de automação.

Principais características

• Dois canais de saída digital

• Comutação de lado alto de 24 VCC

• 2,0 A de corrente de saída por canal

• Saídas com proteção contra curto-circuito

• Indicadores LED de status para cada canal

• Isolamento entre circuitos de sistema e de campo

• Frequência de comutação de até 2,5 kHz

• Módulo fino com largura de 12 mm

Especificações técnicas

Número da peça: 750-502
Número de saídas: 2
Tensão do sinal: 24 VCC (−25% … +30%)
Corrente máxima de saída por canal: 2,0 A
Tipos de carga: Resistivas, indutivas, cargas de lâmpadas
Frequência de comutação: até 2,5 kHz
Limitação de curto-circuito: aproximadamente 35 A PWM, pico de 44 A
Energia de desligamento da carga indutiva: máx. 1,7 J
Tensão de alimentação do sistema: 5 VCC através de contatos de dados
Consumo de corrente do sistema: ~3,5 mA
Tensão de alimentação de campo: 24 VCC através de jumpers de alimentação.
Corrente sem carga no lado do campo: ~15 mA + corrente de carga
Tensão de isolamento (sistema vs. campo): 500 V
Tecnologia de conexão: CAGE-CLAMP®
Tamanho do condutor: 0,08 … 2,5 mm² (AWG 28 … 14)
Comprimento da decapagem do fio: 8 a 9 mm
Dimensões (L × A × P): 12 × 100 × 69,8 mm
Profundidade a partir da borda superior do trilho DIN: ~62,6 mm
Temperatura de operação: 0 … +55 °C
Temperatura de armazenamento: −40 … +85 °C
Classificação de proteção: IP20
Grau de Poluição: 2

Aplicações

• Controlando solenoides, válvulas, lâmpadas ou contatores.

• Armários industriais que requerem saídas de alta corrente

• Sistemas onde é necessário um isolamento confiável

• Tarefas de automação com necessidades de comutação rápida de saída

Por que escolher o WAGO 750-502?

• Fornece 2,0 A por canal para controle direto de carga.

• A proteção contra curto-circuito garante confiabilidade e segurança.

• Os LEDs fornecem feedback rápido do status de cada canal.

• O design compacto economiza espaço no painel.

Faça seu pedido agora

O WAGO 750-502 faz parte da linha de produtos WAGO I/O System 750 e está disponível para compra. Envio para todo o mundo.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
