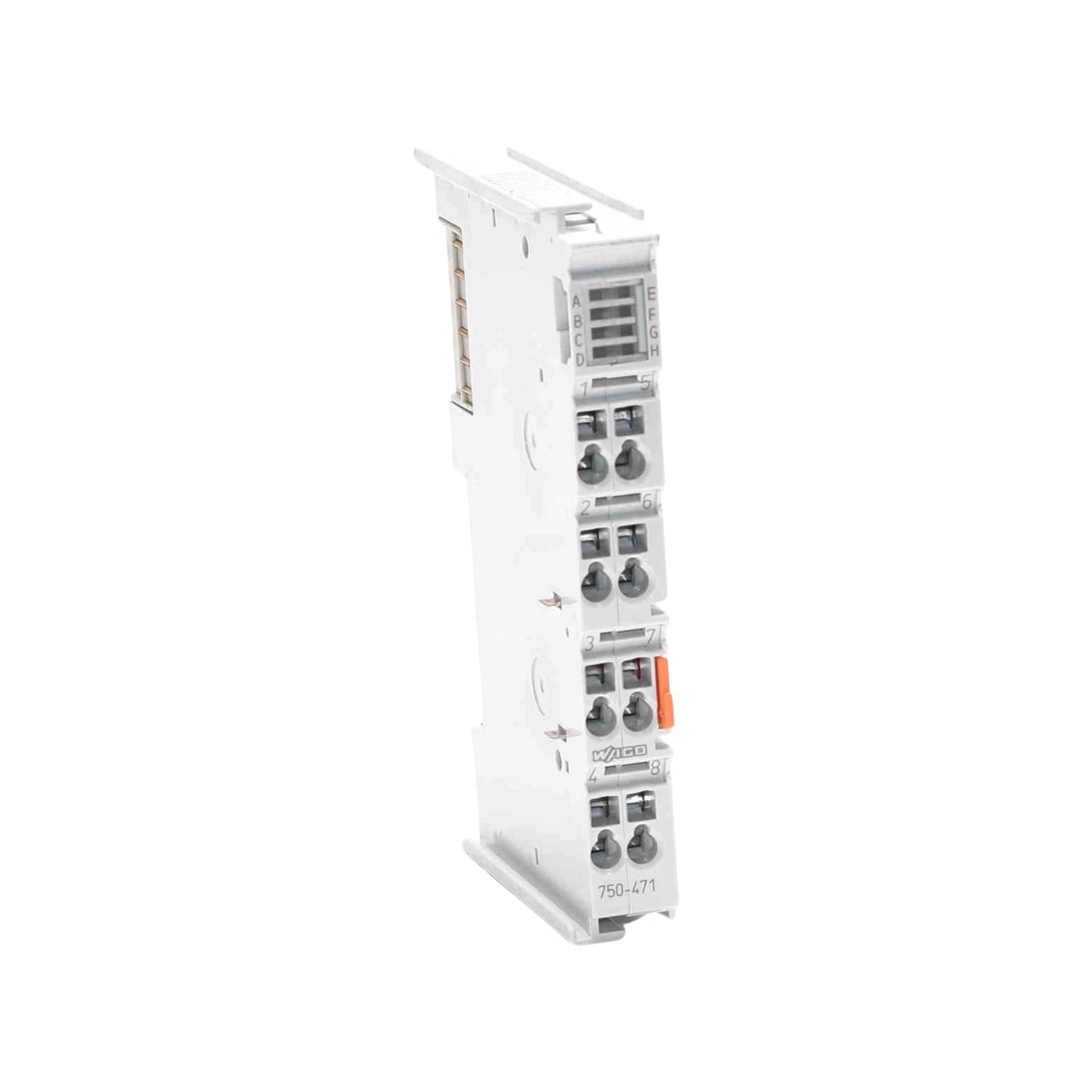

WAGO 750-471

WAGO 750-471 – 4 AI Diferencial de Tensão/Corrente, Isolado Galvanicamente

Visão geral

O módulo WAGO 750-471 processa quatro entradas analógicas diferenciais. Ele suporta múltiplas configurações de sinais de tensão e corrente, desde pequenas faixas de milivolts até ±10 V, ±20 mA e faixas NAMUR NE43. Cada canal possui resolução de 16 bits com isolamento galvânico e diagnósticos (quebra de fio, sobre/subfaixa, sobrecarga). LEDs indicam o status de cada canal. Ideal para medição precisa de sinais em automação industrial, com flexibilidade no tipo de sinal e detecção robusta de erros.

Principais características

• Quatro canais de entrada analógica diferencial (tensão e corrente)

• Configurável por canal: tipo de sinal de tensão ou corrente, intervalo selecionável entre várias opções.

• As faixas de medição incluem 0-10 V, ±10 V, ±200 mV; 0-20 mA, 4-20 mA, 3,6-21 mA (Namur NE43), ±20 mA.

• Resolução: 16 bits (valor medido)

• Isolamento galvânico para entradas

• Diagnóstico por canal: fio rompido, sobrecarga, sobre/subfaixa

• Indicadores LED: estado do canal / detecção de erros

• A configuração de entrada diferencial melhora a imunidade a ruídos.

Especificações técnicas

Número da peça: 750-471
Número de entradas analógicas: 4 (diferenciais)
Tipos de sinais suportados:
• Tensão: 0 … 10 V, ±10 V, ±200 mV
• Corrente: 0 … 20 mA, 4 … 20 mA, 3,6 … 21 mA (Namur NE43), ±20 mA
Configuração do sinal: 2 fios por canal
Resolução: 16 bits
Resistência de entrada (faixas de corrente, máx.): ≤ 120 Ω ( files.wgspb.ru )
Resistência de entrada (faixas de tensão): ~100 kΩ ( files.wgspb.ru )
Tempo de conversão (típico): ≤ 10 ms ( files.wgspb.ru )
Formato de dados: 4 × 16 bits de dados; 4 × 8 bits opcionais de controle/status ( files.wgspb.ru )
Indicadores de sobre/subfaixa de sinal: por canal (via LED) ( Controle de segurança )
Detecção de ruptura de fio: para tipos de sinal de corrente (4…20 mA e NE43) ( nexinstrument.com )
Isolamento: entradas isoladas galvanicamente do lado do sistema ( WAGO EUA )
Tensão de alimentação do sistema: alimentação de 24 VCC para o lado do campo (nominal) ( DigiKey )
Temperatura de operação: 0 °C … +55 °C ( DigiKey )
Temperatura de armazenamento: -40 °C … +85 °C ( DigiKey )
Largura: ~12 mm ( nexinstrument.com )
Altura: ~100 mm ( nexinstrument.com )
Profundidade: ~69,8 mm, aproximadamente 64 mm da borda superior do trilho DIN ( nexinstrument.com )
Classificação de proteção: IP20 ( DigiKey )

Aplicações

• Medição de sensores analógicos com saída de tensão/corrente variável em sistemas industriais

• Situações em que a resolução precisa do sinal (16 bits) e diagnósticos robustos são essenciais.

• Sistemas onde entradas diferenciais são necessárias para melhor imunidade a ruídos em longas distâncias de cabeamento.

• Painéis de controle de sinal misto que exigem detecção de erros confiável por canal.

Por que escolher o WAGO 750-471?

• A configuração flexível por canal reduz o número de módulos diferentes necessários.

• A alta resolução garante maior granularidade e precisão no controle e monitoramento.

• Diagnósticos robustos minimizam o risco de problemas de fiação ou falhas de sensores.

• A entrada diferencial e o isolamento melhoram a integridade e a segurança do sinal.

Faça seu pedido agora

O WAGO 750-471 faz parte da linha de produtos WAGO I/O System 750 e está disponível para compra. Envio para todo o mundo.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
