WAGO 750-354

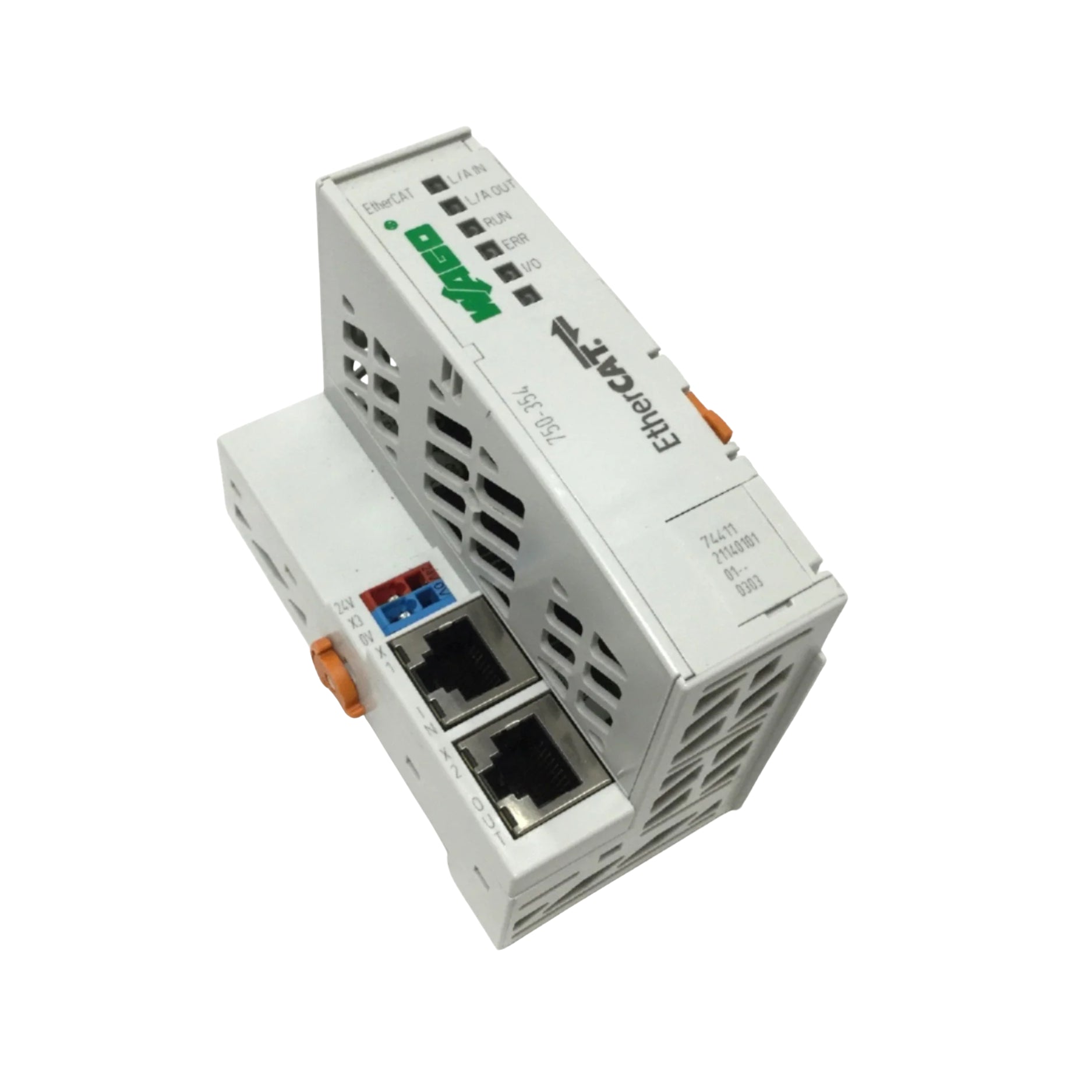

WAGO 750-354 – Acoplador Fieldbus EtherCAT

Visão geral

O WAGO 750-354 conecta redes EtherCAT ao sistema de E/S WAGO 750. Ele detecta automaticamente os módulos de E/S conectados e cria uma imagem de processo para canais digitais e analógicos. Com duas portas RJ-45, switch integrado e forte isolamento, proporciona comunicação de alta velocidade e flexibilidade em sistemas de automação industrial.

Principais características

• Protocolo EtherCAT, 100 Mbit/s

• Suporta até 64 módulos de E/S por acoplador.

• Imagem de processo grande: até 1024 bytes de entrada / 1024 bytes de saída

• Duas portas RJ-45 para topologia de linha e em cadeia.

• Largura compacta com LEDs de diagnóstico para barramento, E/S e status.

• Isolamento do lado do campo e do sistema até 500 V

• Montagem em trilho DIN com conexões CAGE-CLAMP®

Especificações técnicas

Número da peça: 750-354
Protocolo de comunicação: EtherCAT
Velocidade Ethernet: 100 Mbit/s
Meio de transmissão: Par trançado blindado, 100 Ω, Cat 6 ou superior
Número máximo de módulos de E/S por nó: 64
Processar imagem (entrada/saída): 1024 bytes / 1024 bytes
Tensão de alimentação do sistema: 24 VCC (-25% … +30%)
Consumo de corrente, lado do sistema: ~300 mA
Corrente total para alimentação do sistema: ~700 mA
Corrente de entrada com carga nominal de 24 V: ~250 mA
Eficiência: aproximadamente 85% (típico)
Tensão de isolamento (sistema vs. campo): 500 V
Conexões:
• 2 × RJ-45 para EtherCAT
• 2 × CAGE-CLAMP® para alimentação de sistema de 24 V
• 1 conector de serviço/configuração de 4 polos
Tamanho do fio: 0,08 … 1,5 mm² (AWG 28 … 14)
Comprimento da decapagem do fio: 5 a 6 mm
Dimensões (L × A × P): 49,5 × 96,8 × 71,9 mm
Profundidade a partir do topo do trilho DIN: ~64,7 mm
Temperatura de operação: 0 … +55 °C
Temperatura de armazenamento: -25 … +85 °C
Classificação de proteção: IP20
Grau de Poluição: 2
Resistência à vibração: 4 g conforme IEC 60068-2-6
Resistência a impactos: 15 g conforme a norma IEC 60068-2-27

Aplicações

• Sistemas de automação EtherCAT em tempo real

• Entrada/Saída distribuída que requer ciclos de atualização rápidos.

• Sistemas com módulos mistos analógicos e digitais

• Instalações que utilizam topologia Ethernet em cadeia

Por que escolher o WAGO 750-354?

• Comunicação EtherCAT de alta velocidade com grande capacidade de imagem de processo.

• A topologia de porta dupla simplifica a instalação de cabos sem a necessidade de switches externos.

• O forte isolamento garante um desempenho confiável em ambientes industriais.

• O tamanho compacto economiza espaço no armário.

Faça seu pedido agora

O WAGO 750-354 faz parte da linha de produtos WAGO I/O System 750 e está disponível para compra. Envio para todo o mundo.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
