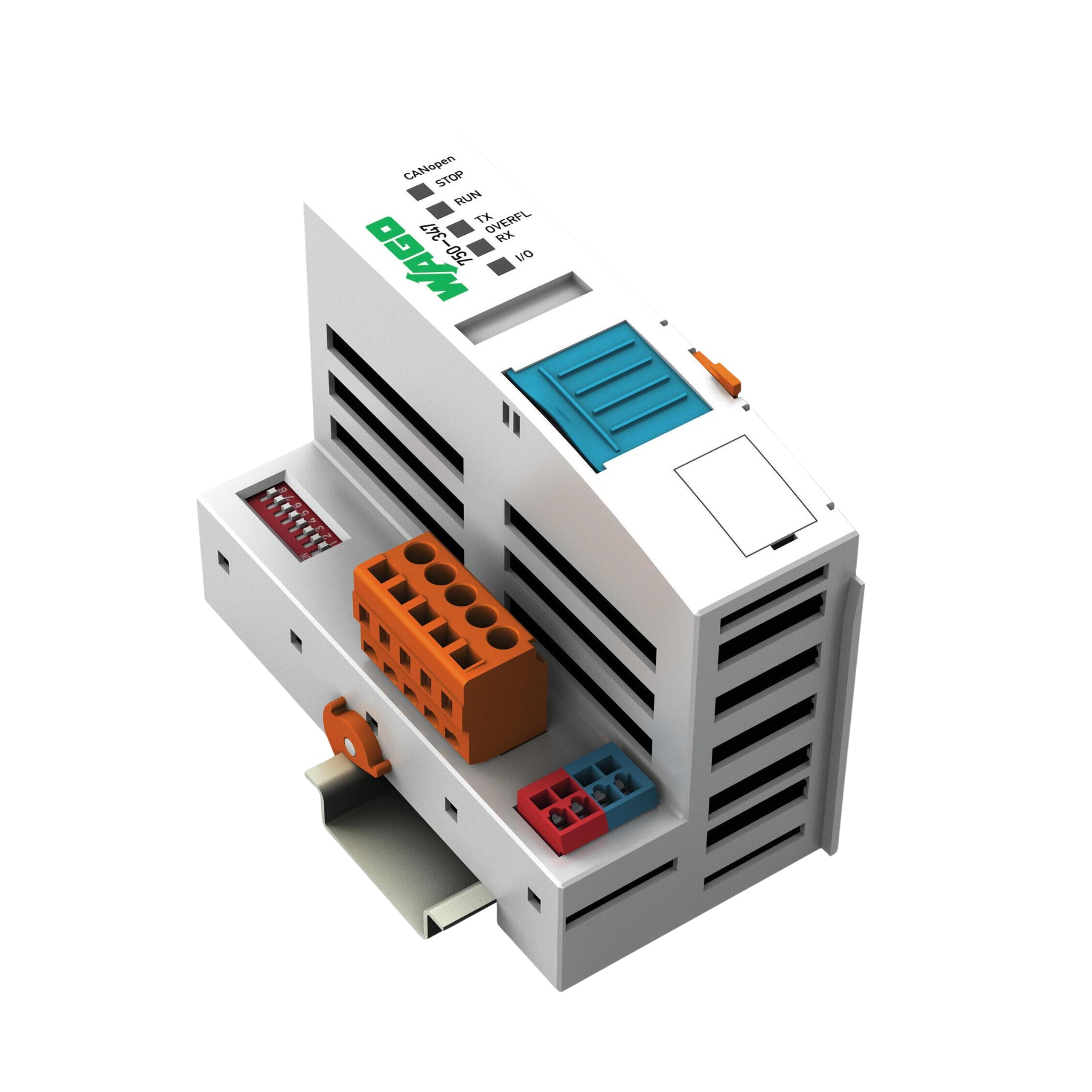

WAGO 750-347 – Acoplador de barramento de campo CANopen ECO (MCS)

Visão geral

O WAGO 750-347 é um acoplador de barramento de campo CANopen de classe ECO (versão MCS) usado no sistema de E/S WAGO 750. Ele atua como um nó escravo CANopen, detectando automaticamente os módulos de E/S conectados e criando uma imagem de processo local. Suporta módulos digitais e analógicos. A comunicação é feita por meio de PDOs e SDOs, com configuração flexível da taxa de transmissão e do ID do nó via chaves DIP. Projetado para sistemas com larguras de dados de E/S moderadas.

Principais características

• Comunicação CANopen (Dicionário de Objetos, perfis DS-301 V4.1 e DS-401 V2.0)

• Suporta até 64 módulos de E/S por nó.

• Taxa de transmissão ajustável de 10 kBd a 1 MBd

• Tamanho máximo da imagem processada para entradas/saídas: 32 bytes / 32 bytes

• Cinco PDOs de recepção (Rx PDOs) e cinco PDOs de transmissão (Tx PDOs) para dados de E/S mapeados.

• Suporte SDO para configuração e diagnóstico.

• Chaves DIP para configurar o ID do nó e a taxa de transmissão.

• LEDs indicadores de status: PARAR, EXECUTAR, E/S, estouro de TX, estouro de RX

Especificações técnicas

Número da peça: 750-347
Protocolo Fieldbus: CANopen
Perfis de dispositivo: DS-301 V4.1; DS-401 V2.0
Número de módulos de E/S por nó: Máximo 64
Taxa de transmissão: 10 kBd … 1 MBd
Número máximo de nós Fieldbus (mestre + escravos): 110
Tamanho da imagem processada (entrada/saída do Fieldbus): Máximo de 32 bytes/32 bytes
PDOs de Rx/Tx: 5 Rx, 5 Tx
Servidor SDO: 1 servidor SDO
Configuração do ID do nó: Chaves DIP (1 … 127)
Tensão do sinal (alimentação do sistema): 24 VCC (-25% … +30%)
Consumo de corrente (sistema, lado de 5 V): ~ 350 mA
Número de conexões de jumper de alimentação: entrada/saída para tensão do sistema
Tecnologia de conexão: CAGE-CLAMP® para alimentação do sistema e barramento interno; porta fieldbus do Sistema de Conexão Múltipla (MCS).
Tamanho do condutor sólido/flexível: 0,08 … 1,5 mm² (AWG 28 … 16)
Comprimento da decapagem do fio: ~ 8 … 9 mm
Classificação de proteção da estrutura: IP20

Aplicações

• Redes baseadas em CANopen em automação que requerem acopladores escravos para E/S digital/analógica

• Máquinas e sistemas com até 64 módulos que necessitam de expansibilidade flexível.

• Instalações onde são necessárias flexibilidade na taxa de transmissão e configuração do ID do nó.

• Ambientes com volume moderado de dados de entrada/saída (analógicos e digitais de nível baixo a médio).

Por que escolher o WAGO 750-347?

• Suporta todas as funcionalidades do CANopen (PDO + SDO) para mapeamento flexível de dados.

• Uma boa capacidade modular permite uma expansão significativa sem a necessidade de trocar o dispositivo principal.

• A configuração por meio de chaves DIP simplifica a instalação do hardware.

• Consumo de corrente estável, operação confiável com alimentação padrão de 24 VCC.

• Os indicadores de status em LED facilitam o diagnóstico.
