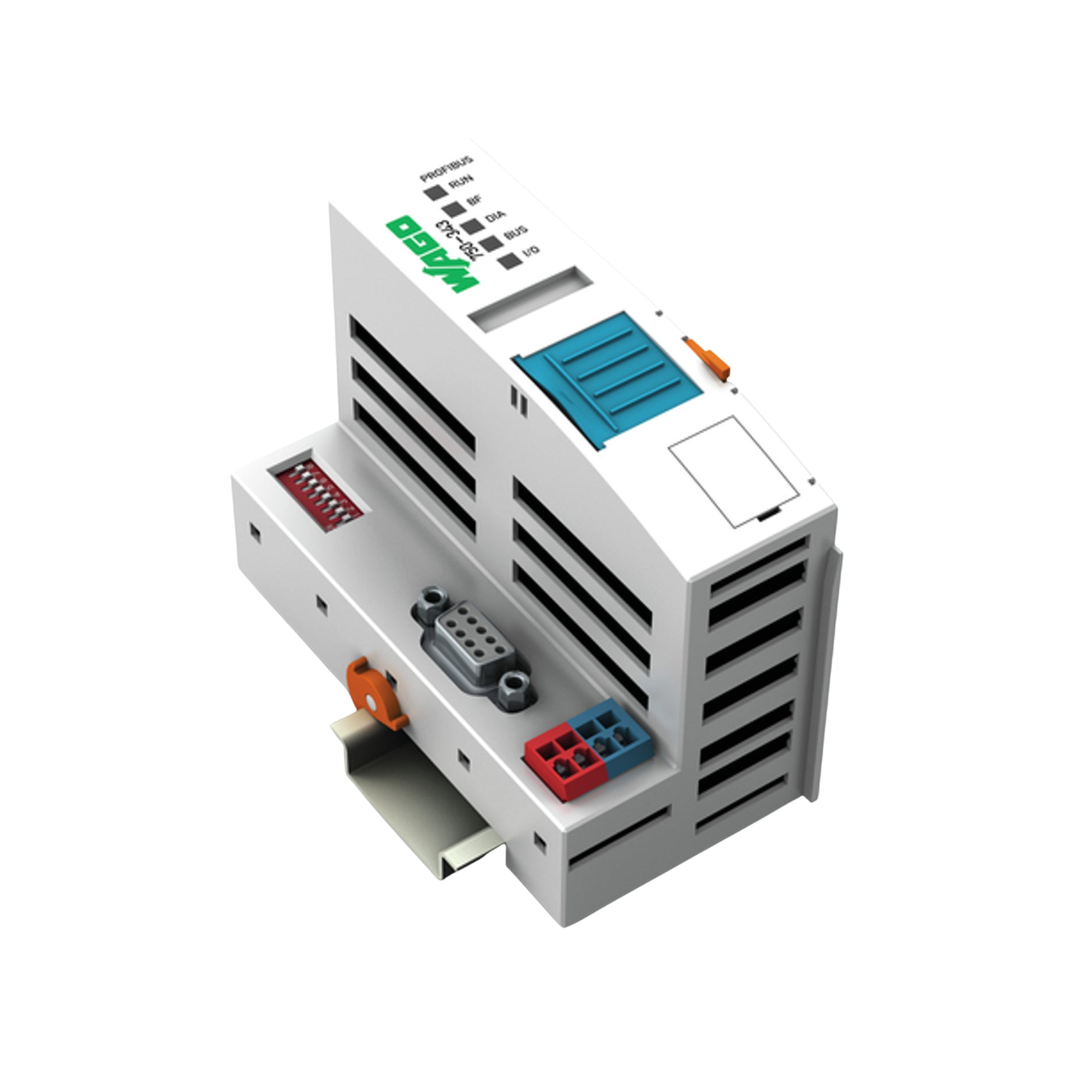

WAGO 750-343

WAGO 750-343 – Acoplador Fieldbus PROFIBUS DP ECO

Visão geral

O WAGO 750-343 é um acoplador de barramento de campo PROFIBUS DP de classe ECO, projetado para conectar redes PROFIBUS DP ao sistema de E/S modular 750 da WAGO. Este acoplador detecta automaticamente os módulos de E/S conectados e constrói a imagem do processo. Ele suporta taxas de transmissão de 9,6 kBaud até 12 MBaud. Ideal para implantações mistas de E/S analógicas e digitais em sistemas de automação industrial.

Principais características

• Comunicação PROFIBUS DP, 9,6 kBaud até 12 MBaud

• Reconhecimento automático da estrutura do módulo no barramento interno

• Suporte para até 63 módulos de E/S por nó.

• Suporta um grande número de pontos de E/S (aproximadamente 6000 pontos de E/S com repetidores).

• Utiliza um conector D-Sub de 9 pinos para a interface PROFIBUS.

• Chaves DIP rotativas para definir o endereço do nó

• LEDs indicadores de status: RUN, BF (Falha no barramento), BUS, I/O, diagnóstico

• Alimentação do sistema via 24 VCC; barramento de campo e eletrônica interna isolados do lado da carga.

Especificações técnicas

Número da peça: 750-343
Protocolo de comunicação: PROFIBUS DP (acoplador ECO)
Taxas de transmissão suportadas: 9,6 kBaud … 12 MBaud
Número máximo de módulos de E/S por nó: 63
Número máximo de pontos de E/S (com repetidores): aproximadamente 6000
Processamento de entrada/saída de imagem (Fieldbus): até 32 bytes de entrada / 32 bytes de saída
Conector de interface Fieldbus: D-Sub fêmea de 9 pinos
Tensão de alimentação do sistema: 24 VCC (−25% … +30%)
Consumo de corrente da fonte de alimentação do sistema (lado de 5 V): ~350 mA
Corrente total de alimentação do sistema (carga máxima): ~650 mA
Corrente de entrada com alimentação de campo de 24 V (típica): ~260 mA
Eficiência elétrica (carga nominal): ~80%
Alimentação via terminais de alimentação do sistema: 4 × contatos de alimentação do sistema CAGE-CLAMP®
Interface de configuração: Conector macho de 4 pinos para configuração do dispositivo/atualização de firmware.
Dimensões: Largura ~49,5 mm × Altura ~96,8 mm × Profundidade ~71,9 mm
Temperatura de operação: 0 °C … +55 °C
Temperatura de armazenamento: -20 °C … +85 °C
Classificação de proteção: IP20
Montagem: Trilho DIN (EN 60715)

Aplicações

• Redes mestre/escravo PROFIBUS DP na automação industrial

• Sistemas que exigem acoplamento de barramento de campo confiável para módulos de E/S analógicos e digitais mistos

• Controle de máquinas, automação de processos e instalações de E/S distribuídas.

• Ambientes onde são necessárias altas taxas de transmissão e grande quantidade de módulos de E/S.

Por que escolher o WAGO 750-343?

• Suporte flexível para uma ampla gama de taxas de transmissão PROFIBUS.

• A grande escalabilidade (até 63 módulos) proporciona flexibilidade no projeto do sistema.

• Diagnósticos robustos e iluminação de status facilitam a identificação de falhas.

• Conector D-Sub para interface PROFIBUS padronizada

• Formato compacto com alto desempenho em ambientes industriais.

Faça seu pedido agora

O WAGO 750-343 faz parte da linha de produtos WAGO I/O System 750 e está disponível para compra. Envio para todo o mundo.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
