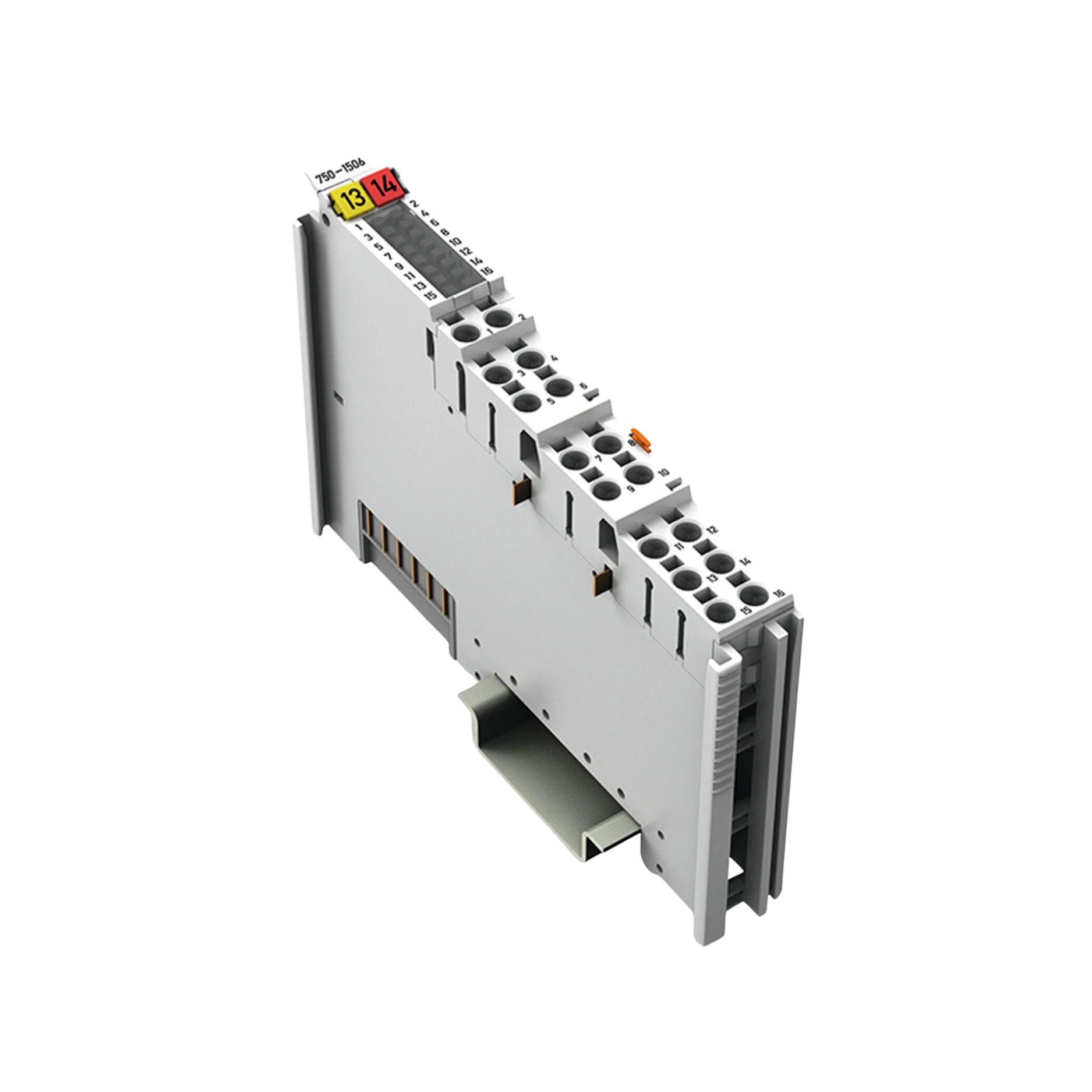

WAGO 750-1506 – Módulo de E/S Digital com 8 Entradas / 8 Saídas

Visão geral

O WAGO 750-1506 é um módulo combinado de entrada/saída do sistema de E/S WAGO 750/753. Ele oferece 8 entradas e 8 saídas digitais em um único módulo compacto. As saídas têm capacidade de 0,5 A por canal. Utiliza chaveamento de alta tensão (high-side switching), suporta filtro de entrada digital e possui indicadores LED de status para cada canal. Os circuitos de campo e do sistema são isolados eletricamente. Utiliza terminais Push-In / CAGE-CLAMP®.

Principais características

• 8 entradas digitais + 8 saídas digitais (total de 16 canais)

• Tensão de sinal de 24 VCC

• Comutação de alta tensão para entradas e saídas.

• Filtro de entrada digital de aproximadamente 3 ms

• Corrente de saída por canal: 0,5 A, com proteção contra curto-circuito.

• Indicadores LED para todas as entradas e saídas.

• Isolamento de campo/sistema (500 V)

• Conexões de encaixe / CAGE-CLAMP®

• Utiliza jumpers de alimentação para entrada/saída de energia no campo.

Especificações técnicas

Número da peça: 750-1506
Número de entradas digitais: 8
Número de saídas digitais: 8
Total de canais: 16
Tipo de sinal (tensão): 24 VCC
Característica de entrada: Comutação do lado alto
Tempo de filtro de entrada: aprox. 3 ms
Corrente de entrada, estado “0” (típ.): ~ 0,6 mA por canal
Corrente de entrada, estado “1” (mín.): ~ 2,2 mA por canal
Corrente de entrada, estado “1” (máx.): ~ 2,5 mA por canal
Característica de saída: Comutação do lado alto
Corrente de saída por canal de saída: 0,5 A (proteção contra curto-circuito)
Frequência máxima de comutação: ~ 1 kHz
Tipos de carga permitidos: resistiva, indutiva, lâmpada
Faixas de tensão para níveis digitais:
• “0”: aproximadamente -3 … +5 VCC
• “1”: aprox. +15 … +30 VCC
Tensão de alimentação do sistema: 5 VCC (via barramento do sistema / contatos de dados)
Corrente de alimentação do sistema: ~ 30 mA
Tensão de alimentação de campo: 24 VCC (-25 … +30 %) através de contatos de jumper de alimentação
Corrente de alimentação do campo (módulo, sem carga externa): ~ 16 mA
Tensão de isolamento: 500 V (sistema vs. campo)
Indicadores: LED verde para cada canal DI e DO (1-8 para DI, 9-16 para DO)
Contatos do jumper de alimentação: 2 de entrada / 2 de saída
Capacidade de corrente do jumper de alimentação: 10 A

Especificações Físicas e Ambientais

Largura: ~ 12 mm
Altura: ~ 100 mm
Profundidade: ~ 69 mm
Profundidade a partir da borda superior do trilho DIN: ~ 61,8 mm
Temperatura de operação: 0 … +55 °C
Temperatura de armazenamento: -40 … +85 °C
Classificação de proteção: IP20
Grau de Poluição: 2 de acordo com a norma IEC 61131-2
Resistência à vibração: 4 g
Resistência a impactos: 15 g
Umidade (sem condensação): até 95%

Aplicações

• Tarefas combinadas de entrada/saída digital a partir de um único módulo (por exemplo, controlar atuadores enquanto lê sensores).

• Aplicações que necessitam de alta corrente de saída (0,5 A) por canal.

• Racks de E/S para automação industrial com sinais mistos e restrições de espaço.

• Sistemas onde o feedback de LED por canal auxilia no diagnóstico.

Por que escolher o WAGO 750-1506?

• Oferece entrada e saída em um único módulo compacto, reduzindo a quantidade de módulos.

• A capacidade de saída de 0,5 A permite acionar cargas mais potentes sem relés externos.

• A comutação pelo lado de alta tensão simplifica a fiação e protege os circuitos de saída.

• Um bom isolamento ajuda a reduzir o ruído e a melhorar a confiabilidade do sistema.

• Design compacto e terminais de encaixe para instalação rápida.
