WAGO 750-1505

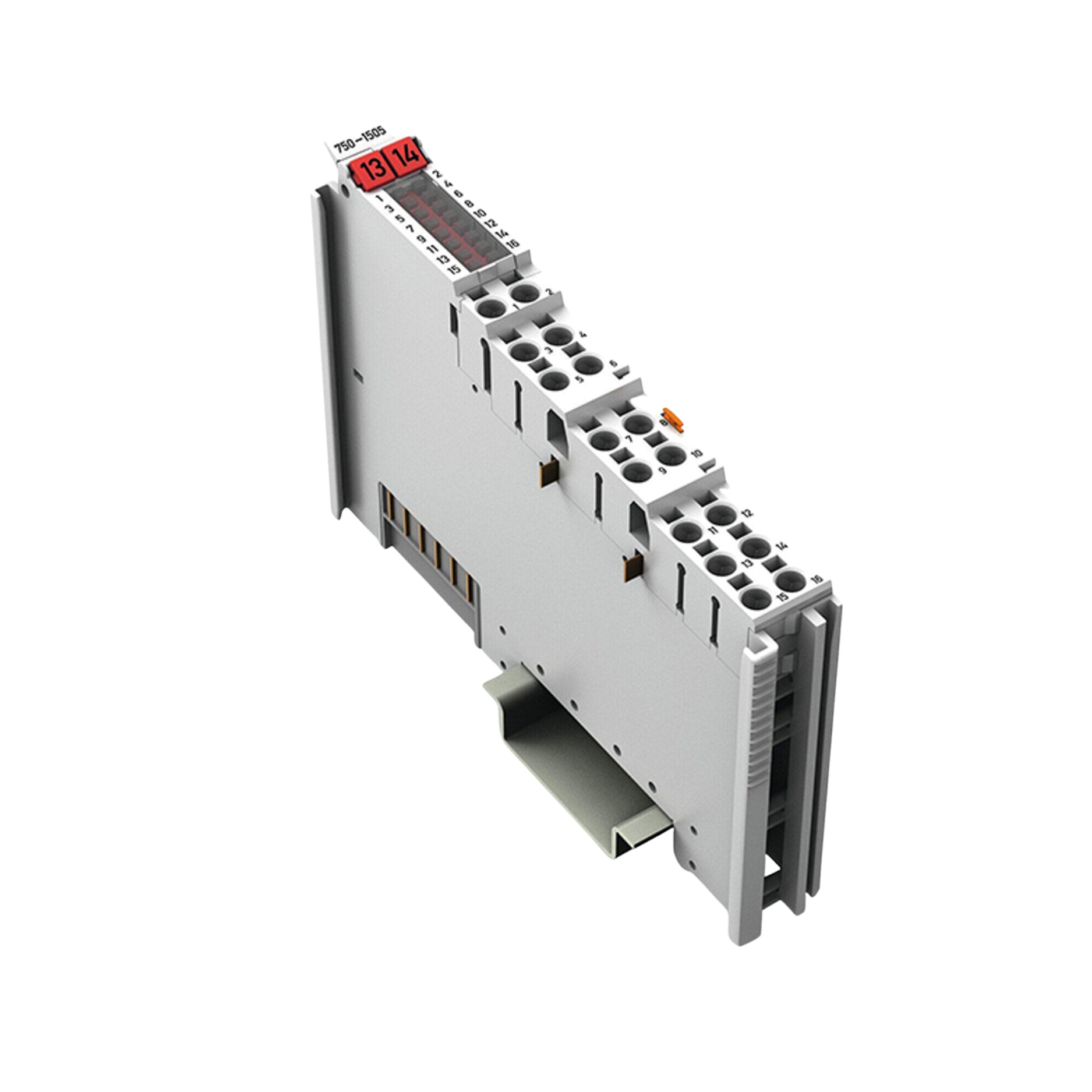

WAGO 750-1505 – 16 Saídas Digitais (24 VCC, 0,5 A, Lado Baixo)

Visão geral

O módulo WAGO 750-1505 oferece dezesseis saídas digitais de baixa tensão, cada uma com capacidade para 0,5 A a 24 VCC. Ele foi projetado para controlar atuadores como válvulas, relés ou lâmpadas, com proteção contra curto-circuito integrada. Todos os circuitos de campo e do sistema são isolados eletricamente. O módulo é compacto (12 mm de largura) e inclui indicadores LED para cada canal, mostrando o status da saída.

Principais características

• Dezesseis canais de saída digital

• Comutação de lado baixo de 24 VCC

• Saída de 0,5 A por canal

• Proteção contra curto-circuito nas saídas

• LED indicador de status (verde) para cada canal

• Isolamento elétrico de campo/sistema (500 V)

• Largura compacta (aproximadamente 12 mm) para integração com otimização de espaço.

• Compatível com cargas resistivas, indutivas e de lâmpadas.

• Frequência máxima de comutação ~1 kHz

Especificações técnicas

Número da peça: 750-1505
Número de saídas digitais: 16
Tipo de sinal: Digital
Tensão do sinal: 24 VCC
Característica de saída: Comutação do lado baixo
Corrente de saída por canal: 0,5 A
Frequência de comutação (máx.): 1 kHz
Tipos de carga: Resistiva, indutiva, lâmpada
Largura dos dados de saída: 16 bits internos
Tensão de alimentação do sistema: 5 VCC através de contatos de dados
Corrente de alimentação do sistema (sem carga externa): ~40 mA
Tensão de alimentação de campo: 24 VCC (–25% … +30%) através de contatos de jumper de alimentação
Corrente de alimentação em vazio no campo: ~11 mA
Tensão de isolamento (sistema vs. campo): 500 V
Indicadores: LEDs verdes para status de saída, canais 1 a 16.
Número de contatos do jumper de alimentação de entrada: 2
Número de contatos de saída do jumper de alimentação: 2
Capacidade atual dos jumpers de alimentação: 10 A
Tecnologia de conexão: Push-in CAGE-CLAMP®
Tamanho do condutor sólido: 0,08 … 1,5 mm² (AWG 28 … 16)
Tamanho do condutor de fios finos: 0,25 … 1,5 mm² (AWG 22 … 16)
Comprimento da decapagem do fio: 8 a 9 mm
Largura física: ~12 mm
Altura: ~100 mm
Profundidade: ~69 mm
Profundidade a partir da borda superior do trilho DIN: ~61,8 mm
Temperatura de operação: 0 … +55 °C
Temperatura de armazenamento: -40 … +85 °C
Classificação de proteção: IP20
Grau de Poluição: 2

Aplicações

• Acionamento de cargas como solenoides, válvulas, luzes indicadoras ou relés em sistemas de automação.

• Situações em que muitos canais de saída são necessários em um módulo compacto.

• Sistemas que requerem comutação no lado negativo e isolamento elétrico para segurança e compatibilidade eletromagnética (EMC).

• Painéis ou máquinas onde a indicação de status por canal é desejável.

Por que escolher o WAGO 750-1505?

• A alta quantidade de canais de saída (16) permite reduzir o número de módulos e a fiação.

• Cada canal suporta 0,5 A, o suficiente para muitas classes de atuadores.

• A proteção integrada (contra curto-circuito) aumenta a confiabilidade.

• Design compacto e robusto com forte isolamento.

Faça seu pedido agora

O WAGO 750-1505 faz parte da linha de produtos WAGO I/O System 750 e está disponível para compra. Envio para todo o mundo.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
