WAGO 787-722

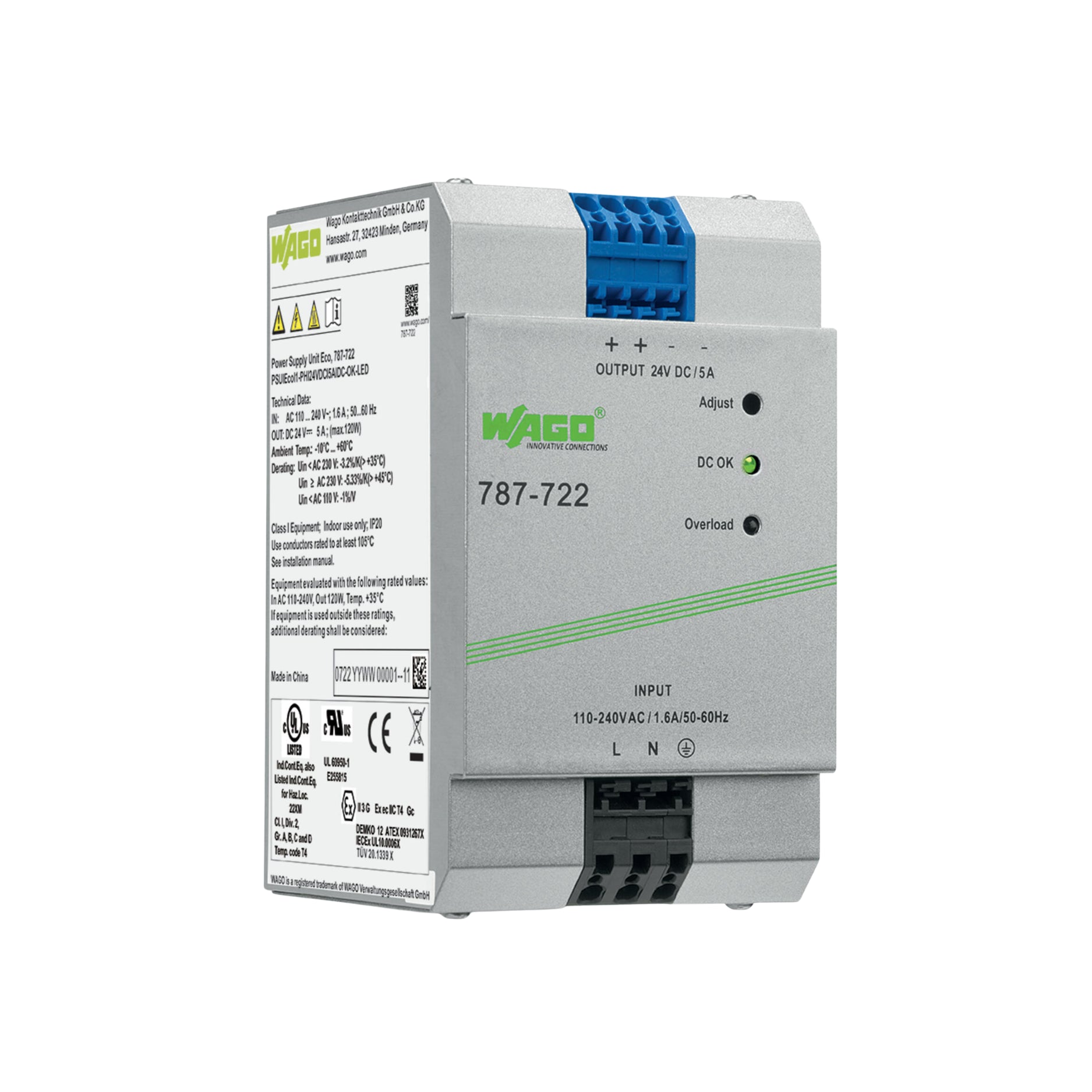

WAGO 787-722 – Fonte de alimentação EPSIRON ECO 24 V / 5 A

Visão geral

A WAGO 787-722 é uma fonte de alimentação EPSITRON ECO comutada que fornece uma saída regulada de 24 VCC com corrente de até 5 A. Ela aceita entradas universais de CA ou CC, é projetada para instalação em trilho DIN em painéis de controle e suporta operação em paralelo e em série. Projetada para fornecer energia isolada e segura, inclui LEDs indicadores de status e proteções integradas contra sobrecarga e curto-circuito.

Principais características

• Saída de 24 VCC, 5 A (nominal)

• Entrada universal: CA 85-264 V ou CC 90-373 V

• Tensão de saída ajustável na faixa de 22 a 28 VCC

• Indicadores LED: verde para “24 V OK”, vermelho para sobrecarga.

• Isolamento de saída SELV (tensão extra baixa de segurança)

• Resfriamento por convecção natural quando montado horizontalmente.

• Proteção contra curto-circuito com reinicialização automática

• Operação à prova de carga

• Terminais CAGE-CLAMP® com suporte para condutores de grande seção transversal

Especificações técnicas

Número da peça: 787-722
Tensão nominal de saída: 24 VCC
Corrente de saída (nominal): 5 A
Faixa de tensão de saída: 22 … 28 VCC (ajustável)
Tipo de entrada: monofásica; aceita entrada CA ou CC
Tensão nominal de entrada: 110 … 240 VCA (ou equivalente em CC)
Faixa de tensão de entrada: 85 … 264 VCA; 90 … 373 VCC
Frequência de entrada: 47 … 63 Hz (modo CA)
Corrente de entrada (230 VCA): ~1,0 A
Corrente de entrada (115 VCA): ~2,0 A
Corrente de pico: < 30 A
Corrente de descarga: < 3,5 mA
Tempo de retenção (após falha na rede elétrica, 230 VCA): > 20 ms
Ondulação residual: < 100 mV pico a pico
Precisão de ajuste: ±1%
Eficiência: aproximadamente 82-86%, dependendo da entrada.
Perda de potência (típica a 230 VCA): aprox. 19,5 W
Perda de potência (com tensão mais baixa ou carga mais alta): até aproximadamente 23,5 W
Tensões de teste de isolamento (primário-secundário / primário-terra / secundário-terra): ~3000 V CA / ~1500 V CA / ~500 V CA
Fusível interno: 3,15 A / 250 VCA
Fusível externo / Proteção do circuito: recomenda-se disjuntor de 10 A ou 16 A (característica B ou C).
Tipo de conexão do fio: CAGE-CLAMP®
Seção transversal do condutor: 0,08 … 4,0 mm² (AWG 28 … 12)
Comprimento da decapagem do fio: 8 a 9 mm
Temperatura de operação: -10 °C … +60 °C
Temperatura de armazenamento: -25 °C … +85 °C
Umidade relativa: até 95%, sem condensação.
Redução de potência acima de ~45 °C: aproximadamente -5,33% por K
Categoria climática: 3K3
Grau de Poluição: 2
Grau de proteção: IP20
Montagem: Montagem em trilho DIN (EN 60715)
Dimensões (L × A × P): 75 × 92 × 136 mm
Altura a partir da borda superior do trilho DIN: aprox. 75 mm
Peso: aproximadamente 850 gramas

Aplicações

• Fornecimento de energia regulada de 24 V para controladores de automação, módulos de E/S e sensores industriais.

• Utilize onde for necessária entrada universal (CA e CC) para maior flexibilidade.

• Situações que exigem fontes de alimentação compactas, eficientes e confiáveis ​​em painéis de controle.

• Ambientes com potenciais variações de temperatura onde se aplica a redução de potência acima de 45 °C.

Por que escolher o WAGO 787-722?

• A gama de entradas universal simplifica a cadeia de abastecimento e a instalação.

• Saída regulada estável com proteção contra sobrecarga e curto-circuito reduz o risco de inatividade.

• Uma boa eficiência mantém a geração de calor sob controle.

• A ampla tolerância ambiental torna-o adequado para muitas regiões e condições.

• Formato compacto para trilho DIN com alta capacidade de condutores

Faça seu pedido agora

A fonte de alimentação WAGO 787-722 faz parte da série EPSITRON ECO e está disponível para compra. Envio para todo o mundo.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
