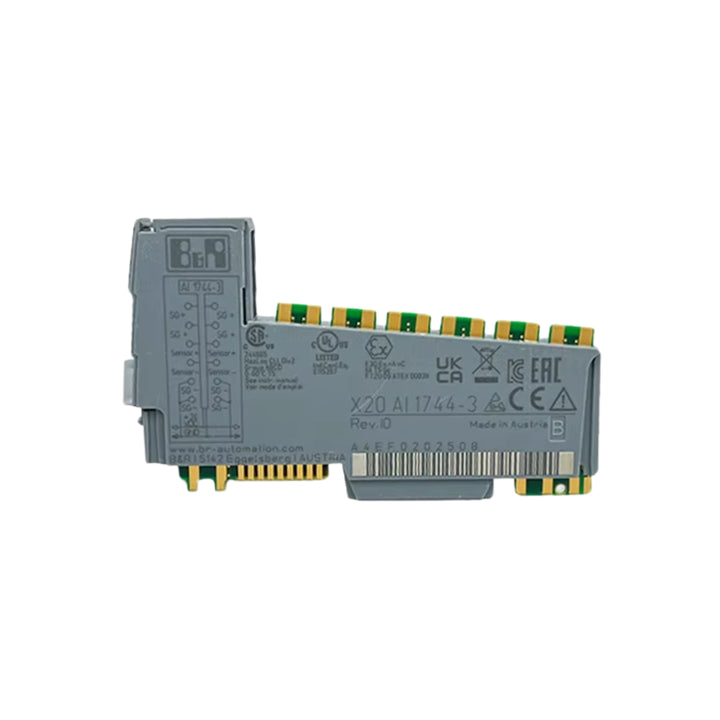

B&R X20AI1744-3 | Módulo de entrada analógica

B&R X20AI1744-3 | Módulo de entrada analógica de alta precisão para medições de strain gauge

Visão geral

O B&R X20AI1744-3 é um módulo de entrada analógico especializado projetado para aplicações de medição precisa envolvendo strain gauges full-bridge . Com uma resolução de 24 bits , ele garante aquisição de dados precisa, tornando-o ideal para ambientes industriais que exigem medições de alta precisão.

Principais características

• Tipo de entrada: 1 entrada de strain gauge de ponte completa

• Resolução: 24 bits para medições de alta precisão

• Taxa de saída de dados: configurável de 0,1 Hz a 7,5 kHz

• Modos especiais de operação: suporta modo síncrono e amostragem múltipla

• Nível do filtro: Configurável para processamento de sinal otimizado

• Compatibilidade: funciona com células de carga de extensômetro de 4 e 6 fios

• Conformidade ATEX: Adequado para uso em ambientes perigosos

Especificações técnicas

• Número do modelo: X20AI1744-3

• Série: X20

• Faixa de sinal de entrada: 2 a 256 mV/V

• Tensão de excitação: 5,5 VDC, máx. 65 mA

• Taxa de amostragem: 0,1 a 7500 amostras por segundo

• Relação sinal-ruído: 60 dB

• Impedância de entrada: 85 a 5000 Ω

• Tensão de operação: 24 VDC

• Dimensões: Altura: 9,9 cm; Largura: 1,25 cm; Comprimento: 7,7 cm

• Peso: Aproximadamente 0,2 kg

• Certificações: compatível com ATEX para ambientes perigosos

Aplicações

• Automação Industrial: Medições precisas de força e peso em processos de fabricação

• Teste de materiais: medições precisas de deformação para controle de qualidade

• Monitoramento Estrutural: Monitoramento de tensões e deformações em estruturas para avaliações de segurança

• Equipamento OEM: Integração em máquinas especializadas que exigem recursos de medição de deformação

Por que escolher o B&R X20AI1744-3?

• Alta precisão: resolução de 24 bits garante medições precisas e confiáveis

• Configuração flexível: taxas de saída de dados ajustáveis ​​e configurações de filtro para várias aplicações

• Design robusto: a conformidade com a ATEX permite o uso em ambientes perigosos

• Compatibilidade versátil: suporta células de carga de extensômetro de 4 e 6 fios

Peça agora

Disponível para envio imediato para todo o mundo . Entre em contato conosco para obter preços, disponibilidade e suporte técnico para garantir uma integração perfeita em seus sistemas de medição.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
