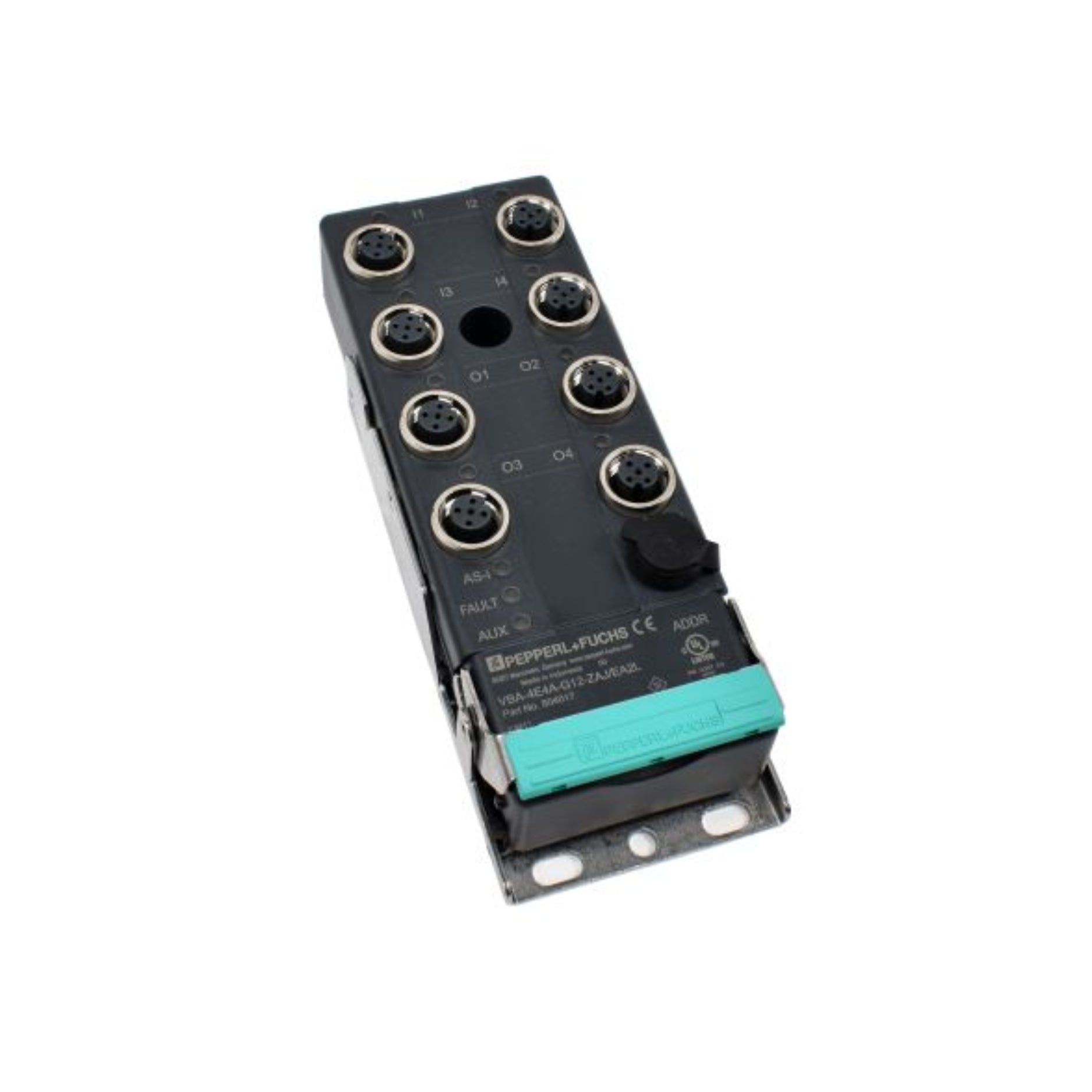

Pepperl+Fuchs VBA-4E4A-G12-ZAJ/EA2L | Módulo de interface AS | 4 entradas PNP

Pepperl+Fuchs VBA-4E4A-G12-ZAJ/EA2L | Módulo sensor/atuador de interface AS de alto desempenho

Visão geral

O Pepperl+Fuchs VBA-4E4A-G12-ZAJ/EA2L é um módulo sensor/atuador AS-Interface robusto projetado para facilitar a integração perfeita de sensores e atuadores em redes AS-Interface. Com 4 entradas PNP e 4 saídas eletrônicas , este módulo é projetado para desempenho confiável em ambientes de automação industrial.

Principais características

• Entradas: 4 entradas para sensores de 2 ou 3 fios (PNP, DC); opção para 2 entradas para sensores de 4 fios

• Saídas: 4 saídas eletrônicas, PNP, à prova de sobrecarga e curto-circuito

• Tipo de nó: nó A/B com capacidade de endereçamento estendida para até 62 nós

• Carcaça: Design de peça única com base de aço inoxidável para maior durabilidade

• Instalação: Instalação sem ferramentas com insertos roscados de metal com tecnologia SPEEDCON

• Conexão de cabo plano: Técnica de perfuração de cabo com guia de cabo plano variável

• Indicadores:

  • LED DE FALHA (Vermelho): Indica erros de comunicação ou problemas de endereço

  • LED PWR (verde): status de tensão da interface AS

  • LED AUX (Verde/Vermelho): Status da tensão auxiliar externa

  • LEDs IN (amarelo): estados de comutação de entrada

  • LEDs OUT (amarelo/vermelho): estados de comutação de saída e indicação de sobrecarga

• Monitoramento de comunicação: configurável para garantir a integridade do sistema

• Classificação de proteção: IP67, garantindo resistência à entrada de poeira e água

• Faixa de temperatura operacional: -25°C a +70°C (-13°F a +158°F)

• Montagem: Montagem em trilho DIN para fácil integração

Especificações técnicas

• Especificação da interface AS: V3.0

• Especificação de gateway necessária: ≥ V3.0

• Perfil: S-7.A.7

• Código IO: 7

• Código de identificação: A

• Código ID1: 7

• Código ID2: 7

• Número do arquivo UL: E223772

• Tensão auxiliar (UAUX): 24 V DC ± 15% PELV

• Tensão operacional nominal (Ue): 26,5 a 31,6 V da AS-Interface

• Corrente operacional nominal (Ie): ≤ 40 mA (sem sensores) / máx. 240 mA

• Classe de proteção: III

• Proteção contra surtos: UAUX, Uin: Categoria de sobretensão III, fontes de alimentação isoladas e seguras (PELV) derivadas de redes elétricas de até 300 V CA linha-neutro

• Tensão de entrada: 21 a 31 V

• Capacidade de carga de corrente de entrada: ≤ 200 mA, protegida contra sobrecarga e curto-circuito

• Corrente de entrada: ≤ 8 mA (limitada internamente)

• Ponto de comutação (conforme DIN EN 61131-2, tipo 2):

  • 0 (não atenuado): ≤ 2 mA

  • 1 (atenuado): ≥ 6 mA

• Atraso do sinal: < 1 ms (entrada/interface AS)

• Tensão de saída: ≥ (UAUX - 0,5 V)

• Corrente de saída: 2 A por saída; 6 A no total (TB ≤ 40°C); 4 A no total (TB ≤ 70°C)

• Grau de proteção: IP67

• Material da caixa: PBT

• Dimensões:

  • Altura: 35 mm

  • Largura: 57,4 mm

  • Comprimento: 151,6 mm

• Montagem: Placa de montagem

Aplicações

• Automação Industrial: Integração perfeita de sensores e atuadores em redes AS-Interface

• Fabricação: Controle confiável de máquinas e processos

• Movimentação de materiais: Coordenação de transportadores e sistemas automatizados

• Embalagem: Sincronização de equipamentos de embalagem e sensores

Por que escolher Pepperl+Fuchs VBA-4E4A-G12-ZAJ/EA2L?

• Endereçamento estendido: suporta até 62 nós, aumentando a flexibilidade da rede

• Construção durável: base de aço inoxidável e classificação IP67 garantem longevidade em ambientes hostis

• Fácil instalação: a configuração sem ferramentas com a tecnologia SPEEDCON simplifica a implantação

• Indicadores abrangentes: LEDs fornecem informações claras de status para diagnósticos eficientes

• Desempenho confiável: proteção contra sobrecarga e curto-circuito para entradas e saídas
