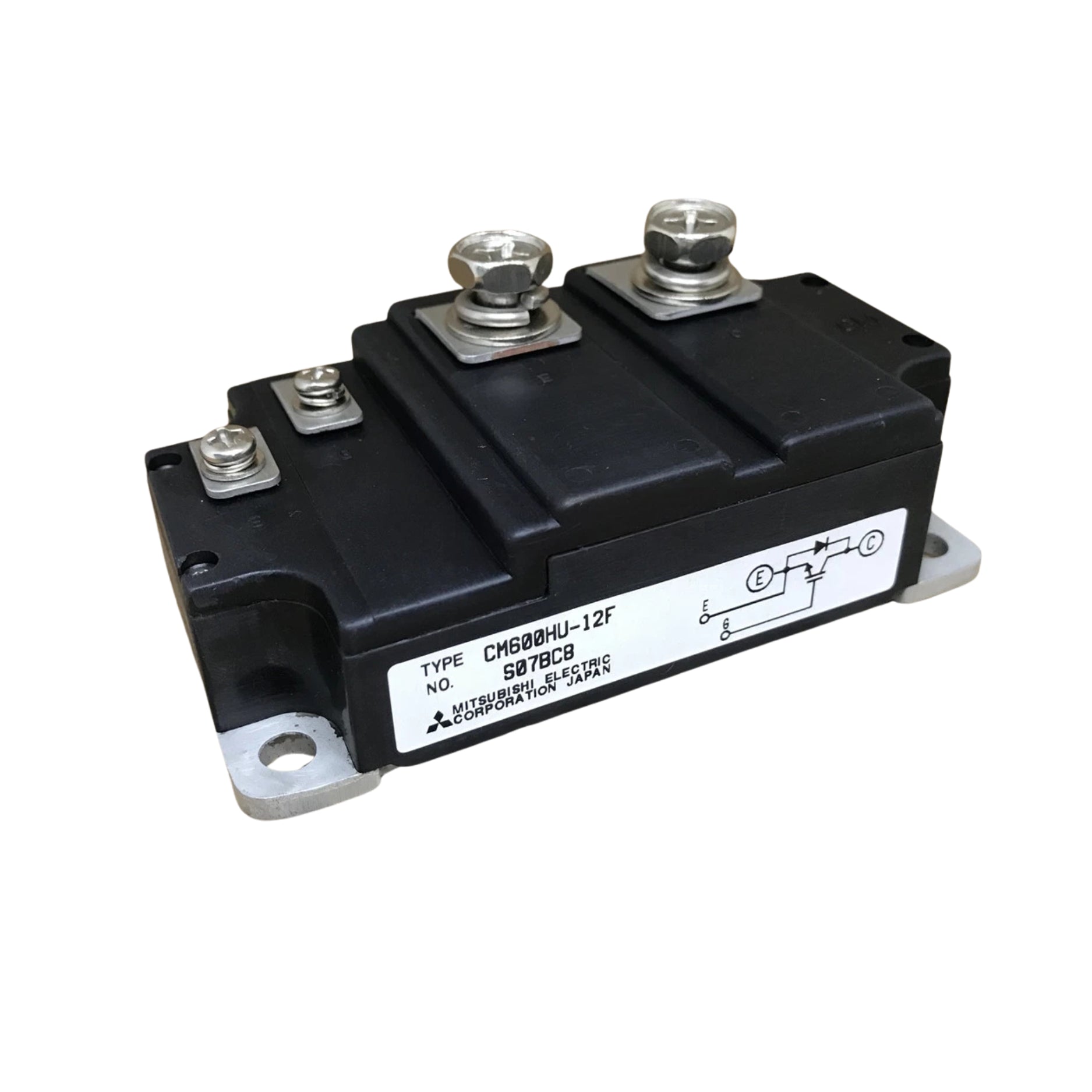

Mitsubishi CM600HU-12F

Mitsubishi CM600HU-12F

Visão geral

O Mitsubishi CM600HU-12F é um módulo IGBT de alta potência com capacidade de 600 A e 600 V, desenvolvido para aplicações industriais exigentes. Com estrutura de comporta de vala, placa de base isolada e diodo de roda livre de recuperação rápida integrado, ele garante desempenho de comutação eficiente e de alta velocidade em acionamentos de motores, inversores e sistemas UPS.

Principais características

• Corrente do coletor: 600 A contínua

• Tensão coletor-emissor: 600 V

• Baixo Vce(sat) para comutação eficiente

• Portão de vala de alta velocidade IGBT

• Diodo de roda livre integrado

• Placa de base isolada para fácil dissipação de calor

• Pacote de montagem do chassi

• Alta capacidade de corrente de surto

Especificações técnicas

• Modelo: CM600HU-12F

• Tipo IGBT: Comporta de Trincheira

• Configuração: IGBT único com diodo

• Corrente do coletor (Ic): 600 A (contínua), 1200 A (pulsada)

• Tensão coletor-emissor (Vces): 600 V

• Dissipação de energia (máx.): 1420 W

• Vce(ligado): 2,2 V a 15 V, 600 A

• Capacitância de entrada (Cies): 160 nF @ 10 V

• Tensão do emissor-porta: ±20 V

• Tempo de ligar/desligar: resposta de comutação rápida

• Montagem: Chassi

• Tipo de pacote: Módulo

• Temperatura de operação: –40 °C a +150 °C

Aplicações

• Acionamentos de motores CA

• Inversores industriais

• Sistemas UPS

• Conversores de alta potência

• Equipamentos alimentados por bateria

• Sistemas de energia renovável

Por que escolher o CM600HU-12F

• Alta densidade de potência em módulo compacto

• Operação confiável sob alta carga

• Desempenho de comutação rápido e eficiente

• Isolamento térmico e elétrico integrado

• Tecnologia comprovada Mitsubishi IGBT

Peça agora

O Mitsubishi CM600HU-12F está disponível em condições novas ou excedentes e é enviado para todo o mundo.

Este produto faz parte da nossa coleção de Módulos IGBT Mitsubishi, projetados para conversão de energia de alta eficiência e desempenho confiável em automação industrial. Navegue pela linha completa de Módulos IGBT Mitsubishi .

Explore os componentes de eletrônica de potência categoria principal para descobrir diodos, tiristores, GTOs, MOSFETs e outras soluções de semicondutores.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
