Mitsubishi CM300DY-24NFH

Mitsubishi CM300DY-24NFH

Visão geral

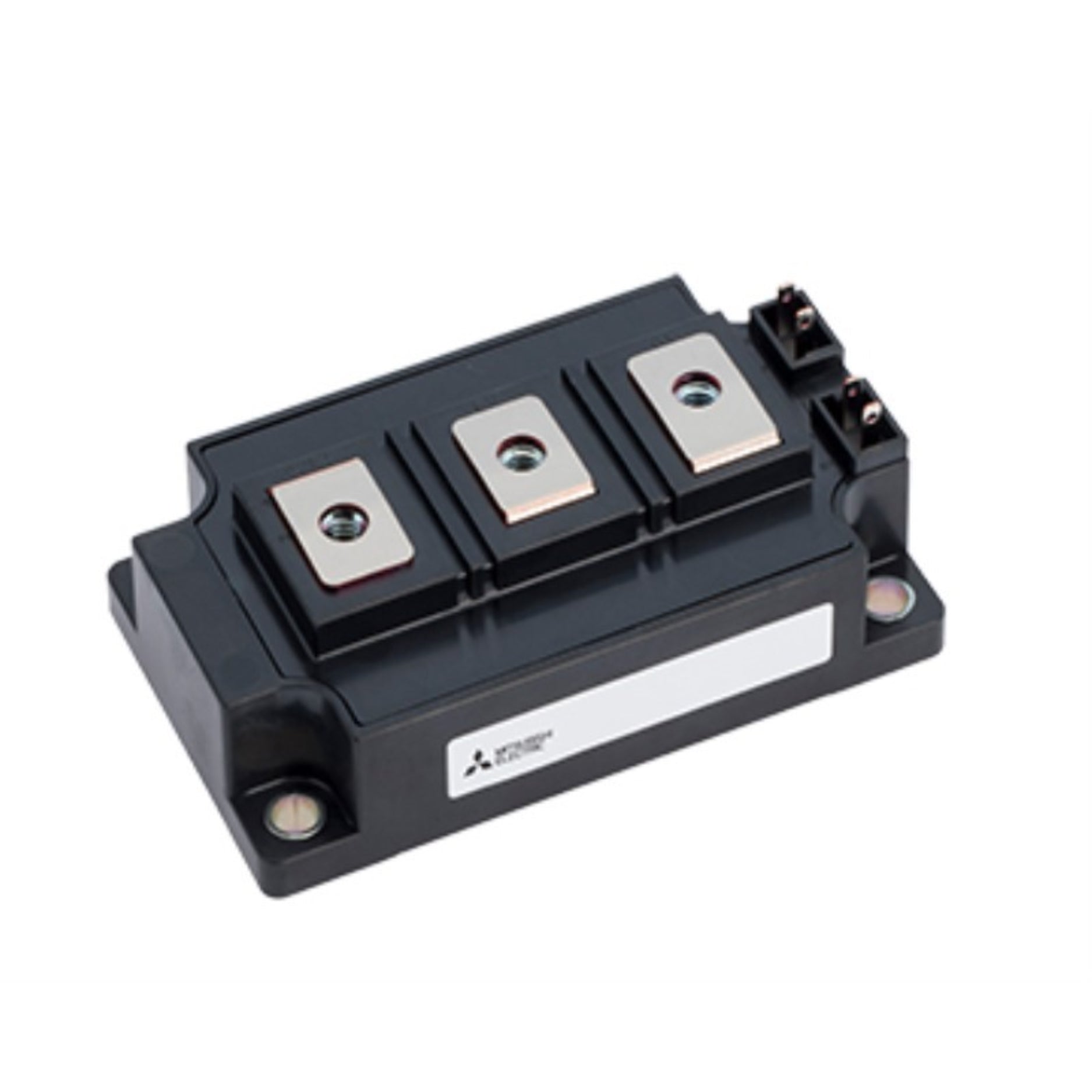

O Mitsubishi CM300DY-24NFH é um módulo IGBT duplo de alta potência com capacidade de 300 A e 1200 V. Projetado para aplicações industriais exigentes, possui tecnologia IGBT trench-gate e diodos de recuperação rápida integrados para baixa perda de comutação e alta eficiência. A placa de base isolada e a montagem em chassi durável do módulo garantem desempenho térmico confiável e longa vida útil em ambientes de alta tensão.

Principais características

• Configuração de meia ponte IGBT dupla

• Corrente do coletor: 300 A

• Tensão coletor-emissor: 1200 V

• IGBT de comporta de trincheira com baixo VCE(sat)

• Diodos de roda livre de recuperação rápida integrados

• Placa de base isolada para gerenciamento térmico eficiente

• Construção robusta de montagem em chassi

• Ideal para sistemas de alta potência e alta frequência

Especificações técnicas

• Número da peça: CM300DY-24NFH

• Configuração: IGBT duplo com diodos

• Corrente do coletor: 300 A

• Tensão coletor-emissor: 1200 V

• VCE(sat): ~2,1–2,3 V @ corrente nominal

• Tensão do emissor-porta: ±20 V

• Resistência térmica (caixa de junção): ~0,075 °C/W

• Velocidade de comutação: rápida

• Tipo de montagem: montagem em chassi (base isolada)

• Temperatura de operação: –40 °C a +150 °C

• Tipo de pacote: módulo IGBT industrial

• Peso: Aprox. 600–700 g

Aplicações

• Acionamentos industriais de alta potência

• Inversores para sistemas de energia renovável

• Sistemas de tração e transporte de energia

• Controladores de motores grandes

• Automação industrial e robótica

Por que escolher o CM300DY-24NFH

• Fornece 300 A a 1200 V com alta eficiência

• Tecnologia comprovada de comportas de vala da Mitsubishi

• Forte desempenho térmico com base isolada

• Confiável em condições operacionais adversas

• Perfeito para OEM e sistemas de energia de alta resistência

Peça agora

O módulo IGBT Mitsubishi CM300DY-24NFH está disponível e é enviado para o mundo todo.

Este produto faz parte da nossa coleção de Módulos IGBT Mitsubishi, projetados para conversão de energia de alta eficiência e desempenho confiável em automação industrial. Navegue pela linha completa de Módulos IGBT Mitsubishi .

Explore os componentes de eletrônica de potência categoria principal para descobrir diodos, tiristores, GTOs, MOSFETs e outras soluções de semicondutores.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
