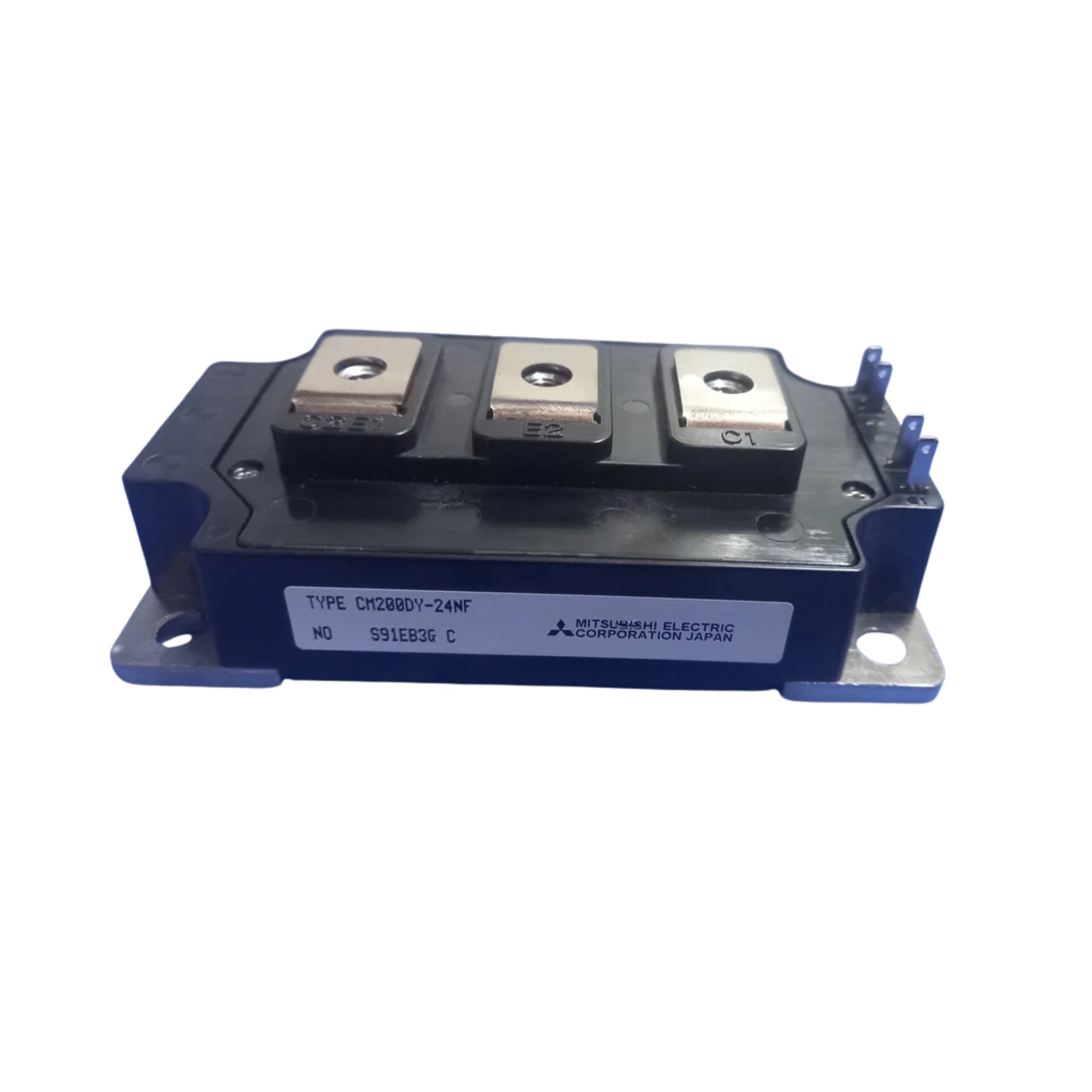

Mitsubishi CM200DY-24NF

Mitsubishi CM200DY-24NF

Visão geral

O Mitsubishi CM200DY-24NF é um módulo de potência IGBT de alto desempenho com configuração de transistor duplo. Com capacidade de 200 A e 1200 V, oferece baixas perdas por condução e comutação de alta velocidade. Construído com uma placa de base isolada e um invólucro de módulo robusto, é ideal para acionamentos de motores industriais, UPS e sistemas de controle de potência.

Principais características

• Configuração IGBT duplo

• Corrente nominal: 200 A

• Tensão coletor-emissor: 1200 V

• Estrutura de vala para VCE(sat) baixo

• Diodos de roda livre de recuperação rápida integrados

• Base isolada para transferência térmica eficiente

• Design de montagem em chassi compacto e robusto

• Ideal para inversores e sistemas de conversão de energia

Especificações técnicas

• Número da peça: CM200DY-24NF

• Configuração: IGBT duplo com diodos de roda livre

• Corrente do coletor: 200 A (contínua)

• Tensão coletor-emissor: 1200 V

• VCE(sat): Aprox. 2,1–2,2 V na corrente nominal

• Tensão do emissor-porta: ±20 V

• Resistência térmica (caixa de junção): ~0,18 °C/W

• Características de comutação: Tempos rápidos de subida e descida

• Tipo de montagem: montagem em chassi (base isolada)

• Temperatura de operação: –40 °C a +150 °C

• Pacote: Módulo de potência

• Peso: Aprox. 300 g

Aplicações

• Acionamentos de motores industriais e servo sistemas

• Fontes de alimentação ininterruptas (UPS)

• Inversores de energia renovável

• Conversores de alta potência

• Equipamentos de soldagem elétrica e automação

Por que escolher o CM200DY-24NF

• Combina alta capacidade de manuseio de corrente com capacidade de tensão de 1200 V

• O projeto do IGBT Trench-gate melhora a eficiência de comutação

• Estrutura de montagem do chassi robusta e compacta

• Ideal para aplicações industriais de média a alta potência

• Apoiado pela confiabilidade industrial da Mitsubishi

Peça agora

O módulo IGBT Mitsubishi CM200DY-24NF está disponível e é enviado para o mundo todo.

Este produto faz parte da nossa coleção de Módulos IGBT Mitsubishi, projetados para conversão de energia de alta eficiência e desempenho confiável em automação industrial. Navegue pela linha completa de Módulos IGBT Mitsubishi .

Explore os componentes de eletrônica de potência categoria principal para descobrir diodos, tiristores, GTOs, MOSFETs e outras soluções de semicondutores.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
