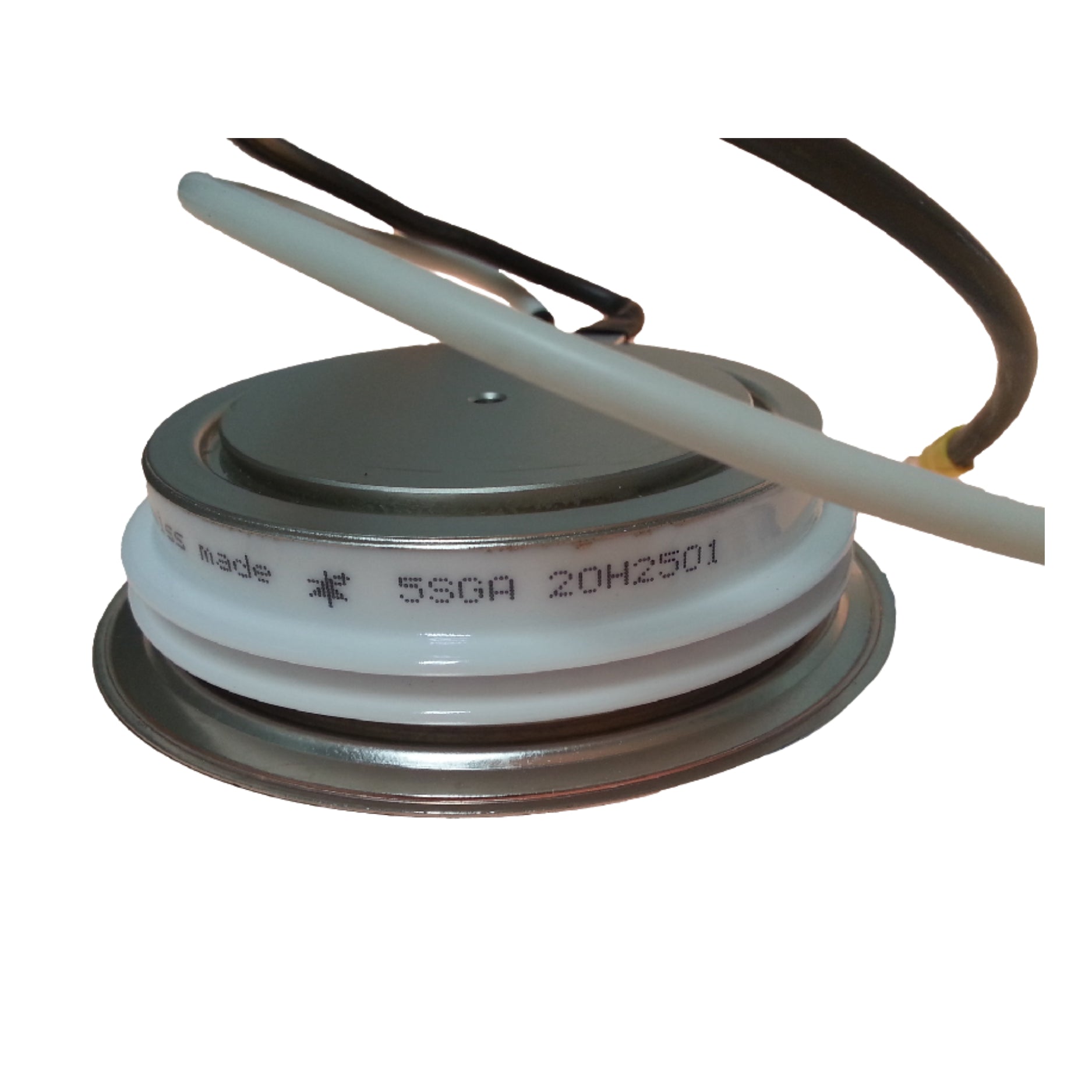

ABB 5SGA20H2501

ABB 5SGA20H2501

Visão geral

O ABB 5SGA20H2501 é um potente tiristor assimétrico de desligamento de porta (GTO) projetado para aplicações de comutação exigentes de alta tensão e alta corrente. Com capacidade de 2000 A e 2500 V, este GTO utiliza a tecnologia patenteada de silício flutuante da ABB para baixas perdas no estado ligado e de comutação. O componente apresenta um encapsulamento robusto de 93,5 mm, eletrodo de porta anular e uma alta tolerância à força de montagem de 20 kN, tornando-o ideal para eletrônica de potência industrial e sistemas de tração.

Principais características

• Corrente nominal: 2000 A

• Tensão de bloqueio: 2500 V

• Design assimétrico para bloqueio unidirecional

• Baixas perdas de condução e comutação

• Eletrodo de porta anular para distribuição uniforme de corrente

• Estrutura de silício flutuante patenteada

• Alta imunidade à radiação cósmica

• Pacote padrão de 93,5 mm de diâmetro

• Alta resistência mecânica (força de montagem de 20 kN)

Especificações técnicas

• ID do produto: 5SGA20H2501

• Tipo: Tiristor de desligamento de porta assimétrica (GTO)

• VDRM: 2500 V

• ITGQM: 2000 A

• Diâmetro da embalagem: 93,5 mm

• Altura da embalagem: 26 mm

• Peso bruto: 0,81 kg

• Força de montagem: 20 kN

• Estrutura da porta: eletrodo anular

• Tipo de embalagem: caixa redonda padrão da indústria

• Resistência à radiação: alta

• Aplicações: Acionamentos industriais, conversores de tração, inversores de alta tensão

Aplicações

• Locomotivas elétricas e tração ferroviária

• Acionamentos de motores de alta potência

• Conversores e choppers CC de alta resistência

• Controladores de potência estática

• Sistemas de transmissão e condicionamento de energia HVDC

Por que escolher o 5SGA20H2501

• Desempenho robusto em ambientes extremos

• Altas classificações de corrente e tensão para projetos de serviço pesado

• Engenharia térmica e de silício avançada da ABB

• Confiabilidade comprovada em campo em sistemas ferroviários e industriais

• Pegada padrão da indústria para substituição mais fácil

Peça agora

O tiristor ABB 5SGA20H2501 GTO está disponível para envio global. Projetado para precisão, potência e longevidade em sistemas ferroviários e industriais de alta demanda.

Voltar para Tiristores GTO assimétricos da ABB — Veja nossa linha completa de tiristores GTO assimétricos da ABB.

Voltar para Tiristores ABB GTO – Modelos simétricos, rápidos e assimétricos — Explore a linha completa de GTOs da ABB, incluindo modelos simétricos, rápidos e assimétricos.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
