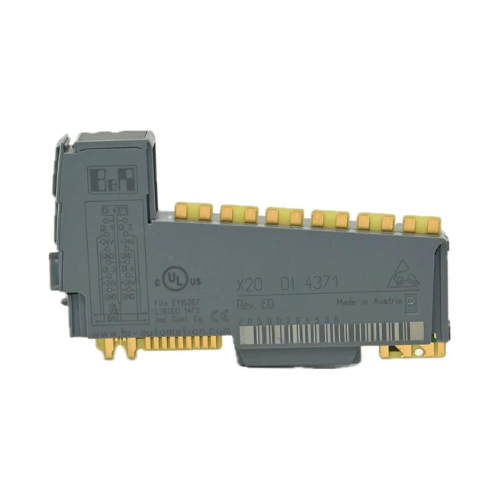

B&R X20DI4371 | Módulo de entrada digital

B&R X20DI4371 | Módulo de entrada digital de 4 canais – 24 V DC, dissipador, série X20

Visão geral

O B&R X20DI4371 é um módulo de entrada digital de 4 canais da série X20 , projetado para conexões sink de 24 V CC com configurações de 3 fios . Ele apresenta filtros de entrada configuráveis ​​e suporta funções de contador de até 1 kHz, tornando-o ideal para aquisição precisa de sinais em sistemas de automação industrial.

Principais características

• Canais de entrada: 4 entradas digitais

• Tipo de entrada: Conexão de pia

• Tensão de entrada: 24 V DC (-15% / +20%)

• Corrente de entrada: Normalmente 3,75 mA por canal

• Filtro de entrada: filtro de hardware ≤100 μs; filtro de software configurável de 0 a 25 ms em incrementos de 0,2 ms

• Tipo de conexão: conexões de 3 fios

• Entradas de contador: 4 contadores com frequência de até 1 kHz

• Fonte de alimentação do sensor: fornece 24 V CC e GND com uma corrente de soma máxima de 0,5 A

• Diagnóstico: Status de execução/erro do módulo via indicadores LED

• Montagem: trilho DIN compatível com blocos de terminais X20

Especificações técnicas

• Número do modelo: X20DI4371

• Série: X20

• Faixa de tensão de entrada: 24 V DC (-15% / +20%)

• Corrente de entrada: Normalmente 3,75 mA por canal

• Resistência de entrada: Aproximadamente 6,4 kΩ

• Limiares de comutação:

  • Baixo: <5 VDC

  • Alto: >15 VDC

• Tensão de isolamento: 500 Veff entre canal e barramento

• Consumo de energia:

  • Barramento: 0,14 W

  • E/S interna: 0,59 W

• Temperatura de operação: -25°C a +60°C

• Temperatura de armazenamento: -40°C a +85°C

• Umidade relativa: 5% a 95%, sem condensação

• Certificações: CE, UL, ATEX Zona 2, DNV GL, GOST-R

• Dimensões: Dimensões do módulo X20 padrão

• Peso: Aproximadamente 100 g

Aplicações

• Automação Industrial: Aquisição confiável de sinais digitais para sistemas de controle

• Controle de Máquina: Interface para sensores e interruptores em máquinas

• Monitoramento de Processo: Coleta de sinais de status de vários equipamentos de processo

• Automação predial: Integração de entradas digitais de sistemas de gestão predial

Por que escolher B&R X20DI4371?

• Filtragem de entrada configurável: filtros ajustáveis ​​por software melhoram a qualidade do sinal e a imunidade a ruídos

• Funções de contador integradas: suporta contagem de eventos de até 1 kHz para monitoramento preciso

• Fiação flexível: conexões de 3 fios simplificam a integração do sensor

• Design robusto: projetado para ambientes industriais em conformidade com vários padrões internacionais

Peça agora

Disponível para envio imediato para todo o mundo . Entre em contato conosco para obter blocos de terminais, módulos de barramento e suporte técnico compatíveis para garantir a integração perfeita em seus sistemas de automação.
