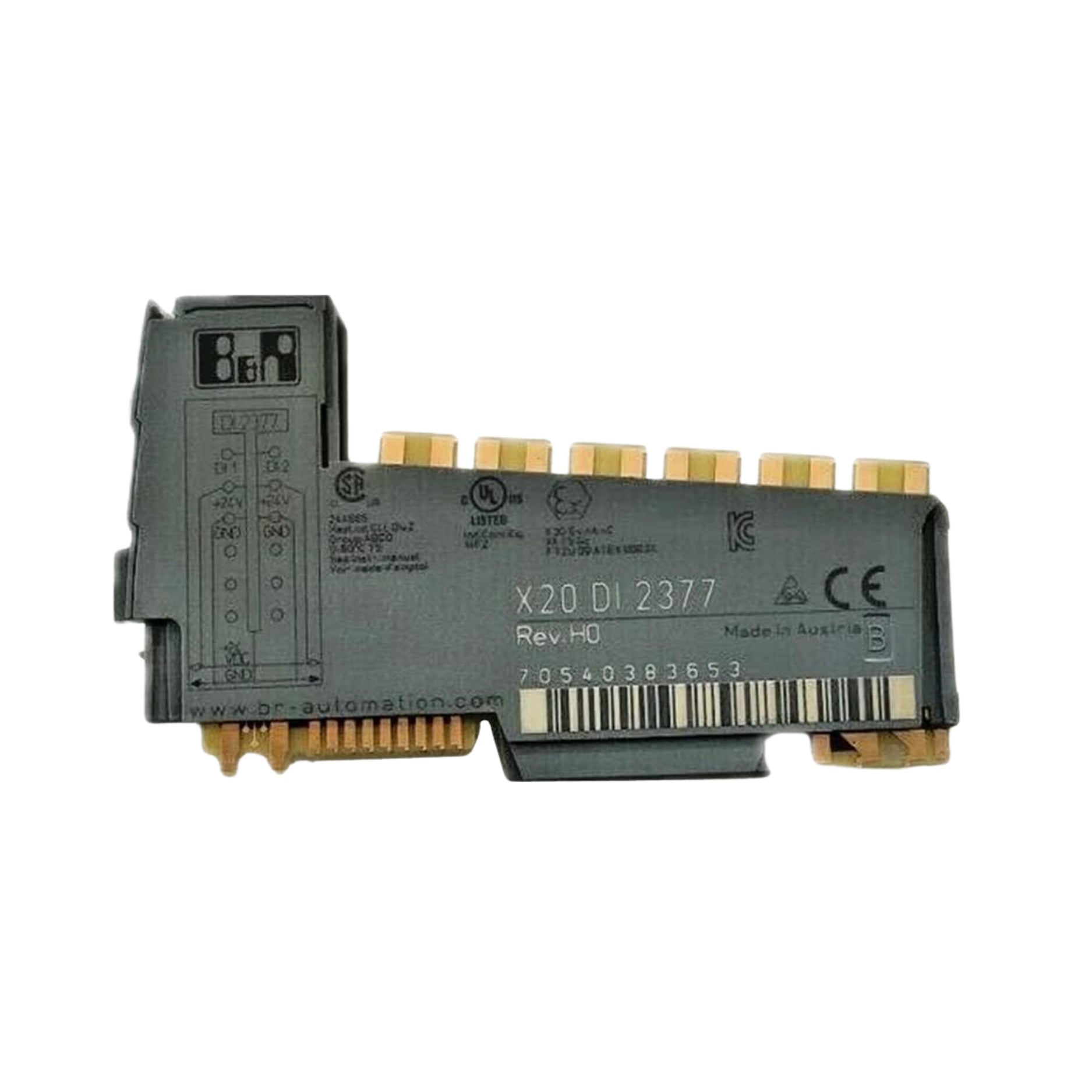

B&R X20DI2377 | Módulo de entrada digital

B&R X20DI2377 | Módulo de entrada digital de alta precisão com capacidade de contagem de eventos

Visão geral

O B&R X20DI2377 é um módulo de entrada digital projetado para sistemas de automação industrial que exigem processamento preciso de sinais e contagem de eventos. Com 2 entradas digitais com uma conexão sink e configuração de 3 fios , este módulo suporta frequências de entrada de até 50 kHz , tornando-o ideal para aplicações de contagem de alta velocidade.

Principais características

• Entradas digitais: 2 canais com conexão sink

• Tensão de entrada: 24 VDC (-15% / +20%)

• Frequência de entrada: até 50 kHz

• Contagem de eventos: cada entrada pode funcionar como um contador de eventos de 16 bits

• Medição de gate: suporta medição de gate em um canal

• Filtros de entrada: filtro de hardware ≤10 µs; filtro de software configurável entre 0 e 25 ms

• Fonte de alimentação do sensor: fornece 24 VCC e GND para conexões do sensor

• Indicadores de status: LEDs para função de E/S por canal, estado operacional e status do módulo

Especificações técnicas

• Número do modelo: X20DI2377

• Série: X20

• Corrente de entrada: Normalmente 10,5 mA a 24 VCC

• Resistência de entrada: Aproximadamente 2,23 kΩ

• Limiares de comutação:

  • Baixo: <5 VDC

  • Alto: >15 VDC

• Contador de eventos:

  • Tamanho do contador: 16 bits

  • Frequência máxima: 50 kHz

  • Forma do sinal: pulso de onda quadrada

• Medidas do portão:

  • Suportado em um canal

  • Forma do sinal: pulso de onda quadrada

  • Comprimento do pulso: ≥20 µs

• Fonte de alimentação do sensor:

  • Tensão: Alimentação do módulo menos queda de tensão para proteção contra curto-circuito

  • Corrente máxima: 0,5 A

  • Prova de curto-circuito: Sim

• Consumo de energia:

  • Barramento: 0,15 W

  • E/S interna: 0,82 W

• Temperatura de operação:

  • Montagem horizontal: -25°C a +60°C

  • Montagem vertical: -25°C a +50°C

• Classificação de proteção: IP20

• Certificações: CE, UL, ATEX Zona 2, DNV, KC

Aplicações

• Contagem de alta velocidade: ideal para aplicações que exigem contagem precisa de eventos de até 50 kHz

• Automação Industrial: Adequado para monitoramento e processamento de sinais digitais de alta frequência

• Controle de Processo: Eficaz em cenários que exigem medições precisas de portão e rastreamento de eventos

Por que escolher o B&R X20DI2377?

• Desempenho de alta velocidade: capaz de lidar com frequências de entrada de até 50 kHz para contagem precisa de eventos

• Configuração flexível: suporta funcionalidades de contagem de eventos e medição de gate

• Fonte de alimentação de sensor integrada: fornece a energia necessária para sensores conectados, simplificando a fiação

• Design robusto: atende aos padrões industriais com certificações para uso em vários ambientes

Peça agora

Disponível para envio imediato para todo o mundo . Entre em contato conosco para obter preços, disponibilidade e suporte técnico para garantir uma integração perfeita com seus sistemas de automação.

NOVO produto em embalagem original lacrada. O produto pode ser de versão ou design mais antigo. A embalagem pode ter marcações, sinais de descoloração e desgaste. Garantia DDPARTSSOLUTION : 1 ano. Garantia e suporte do fabricante NUNCA se aplicam
